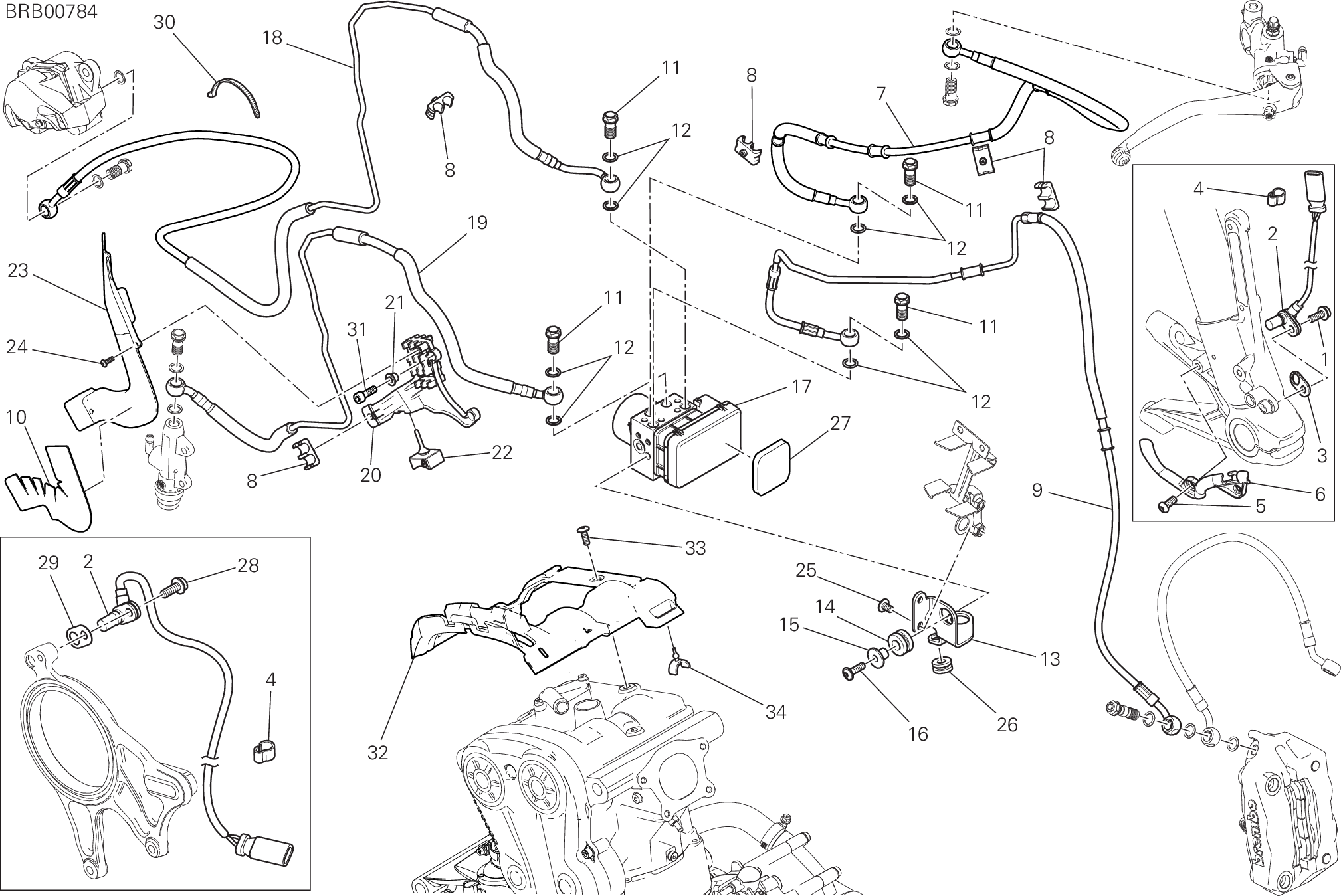

Systeme Antiblocage Des Freins (Abs) - 1200 2020

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	77110401B	Vis	2
2	55212111B	Capteur vitesse	2
3	71314901A	Garniture ep. 0,2	3
3	71319201A	Joint 0,5 mm	4
4	75840601A	Passe-Cable	10
5	77550213C	Vis tbei M6X16	2
6	75810642A	Passe-Cable Abs	1
7	61810531B	Durite maître cylindre av - boîtier	1
8	86611121A	Tampon caoutchouc	6
9	61810521C	Durit boîtier - étriers avant	1
10	4601L973A	Protection.à reflexion thermique	1
11	77913662AB	Vis special	4
12	85250241A	Rondelle 10X14X1	8
13	83018181AA	Support	1
14	76410641A	Joint en caoutchouc Anti-Vibration	2
15	71610031A	Entretoise	2
16	77240443C	Vis	2
17	54240641B	Centrale Abs	1
18	61911831A	Durit Boitier-Etrier arrière (attention : elle ne peut etre installee que sur les vehicules equipes de protection culasse verticale ref.75811871A ; en cas D’Absence, proceder À son remplacement)	1
19	61911851A	Durite maître cylindre Ar-Boitier (attention : elle ne peut etre installee que sur les vehicules equipes de protection culasse verticale ref.75811871A ; en cas D’Absence, proceder À son remplacement)	1
20	83018341B	Support tuyau frein	1
21	71614581AA	Entretoise	2
22	76411711A	Caoutchouc	1
23	8291J562A	Couvercle	1
24	77440111A	Vis	2
25	77211021A	Vis tbeif M6X10	2
26	76411141A	Joint en caoutchouc Anti-Vibration	1
27	86611861A	Tampon	1
28	77210601A	Vis tef M6X16	1
29	7131C641A	Garniture 0,2 mm	2
29	7131C651A	Joint 0,5 mm	1
30	74140381A	Collier	14
31	77150693BD	Vis M6X25	2
32	75811871A	Protection câblage	1
33	77240278C	Vis	3
34	86610731A	Antivibration	2
