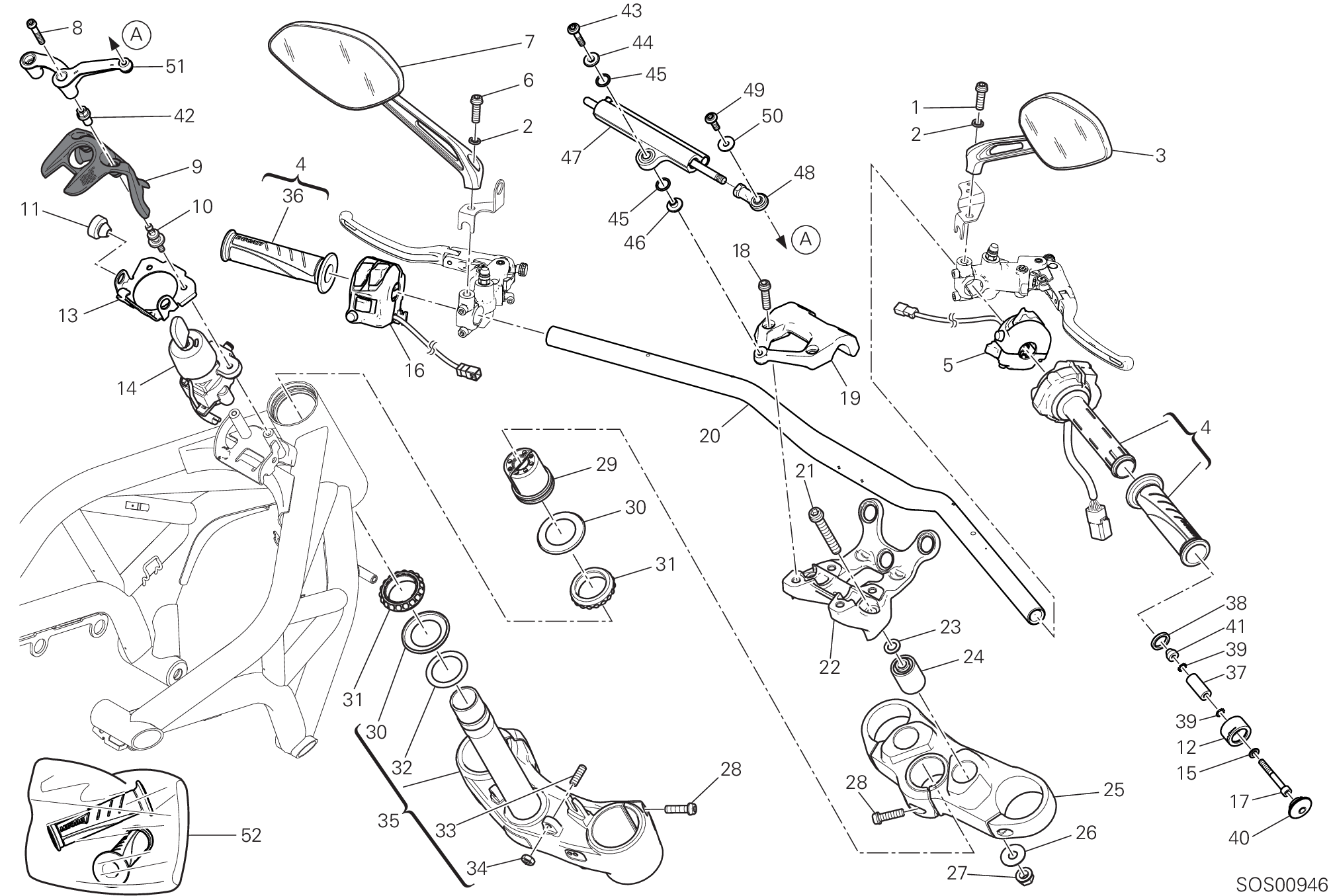

Guidon Et Commandes - 1200 25° Anniversario 2019

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	77113981AA	Vis gauche	1
2	46210021A	Rondelle elastique 8 mm	2
3	52310621A	Rétroviseur droit	1
4	66020102B	Contrôle gaz (ensemble)	1
5	65010271C	Commutateur droit	1
5	65010283B	Commutateur droit	1
6	77157273BA	Vis	1
7	52310631A	Rétroviseur gauche	1
8	77156723B	Vis	2
9	96910811AB	Couvercle contacteur D'Allumage carbone	1
10	77110501A	Vis special	2
11	86611001A	Tampon	2
12	97311741AA	Masse antivibratile guidon	2
13	8301J161AA	Support réservoir	1
14	65240231A	Commutateur À clé	1
15	85240061A	Rosette	2
16	65110281B	Commutateur feux gauche	1
17	77150759E	Vis	2
18	77157273B	Vis	4
19	36015391BA	Cavalier guidon, supérieur	1
20	36012111AA	Guidon	1
21	77159414B	Vis	2
22	36015471AB	Cavalier guidon, inférieur	1
23	85250401A	Rondelle 10,5X18X1.6	2
24	70011151A	Antivibration	2
25	34111001AC	Tête de direction	1
26	85210491B	Rondelle 10,5X28X1.5	2
27	74840241AB	Écrou M10X1.25	2
28	77157268B	Vis	7
29	70310761AA	Écrou supérieur tête direction	1
30	93010041B	Bague étanchéité	2
31	70241232A	Roulements direction ntn Sf07A17P	2
32	85211031AB	Rosette	1
33	77850281A	Vis sans tête filetée stei M8X25	2
34	74750071A	Ecrou	2
35	342P0972AB	Base di sterzo (ensemble)	1
36	36140151AA	Jeu de poignées Nero/Rosso	1
37	97611381A	Douille elastique	2
38	97611451A	Entretoise	2
39	85550071A	Rondelle dentelee	4
40	97311731A	Bouchon	2
41	97611341A	Douille	2
42	97610191AA	Écrou, special	2
43	77244398BA	Vis	1
44	71319961CA	Entretoise	1
45	88641061A	Joint torique 12.42X1.78	2
46	7131B641AA	Entretoise	1
47	36420152A	Amortisseur de direction	1
48	84820112AA	Joint à rotule	1
49	77244358BA	Vis	1
50	85250291A	Rondelle	1
51	8301D751BA	Support	1
52	36140151AA	Jeu de poignées Nero/Rosso	1
