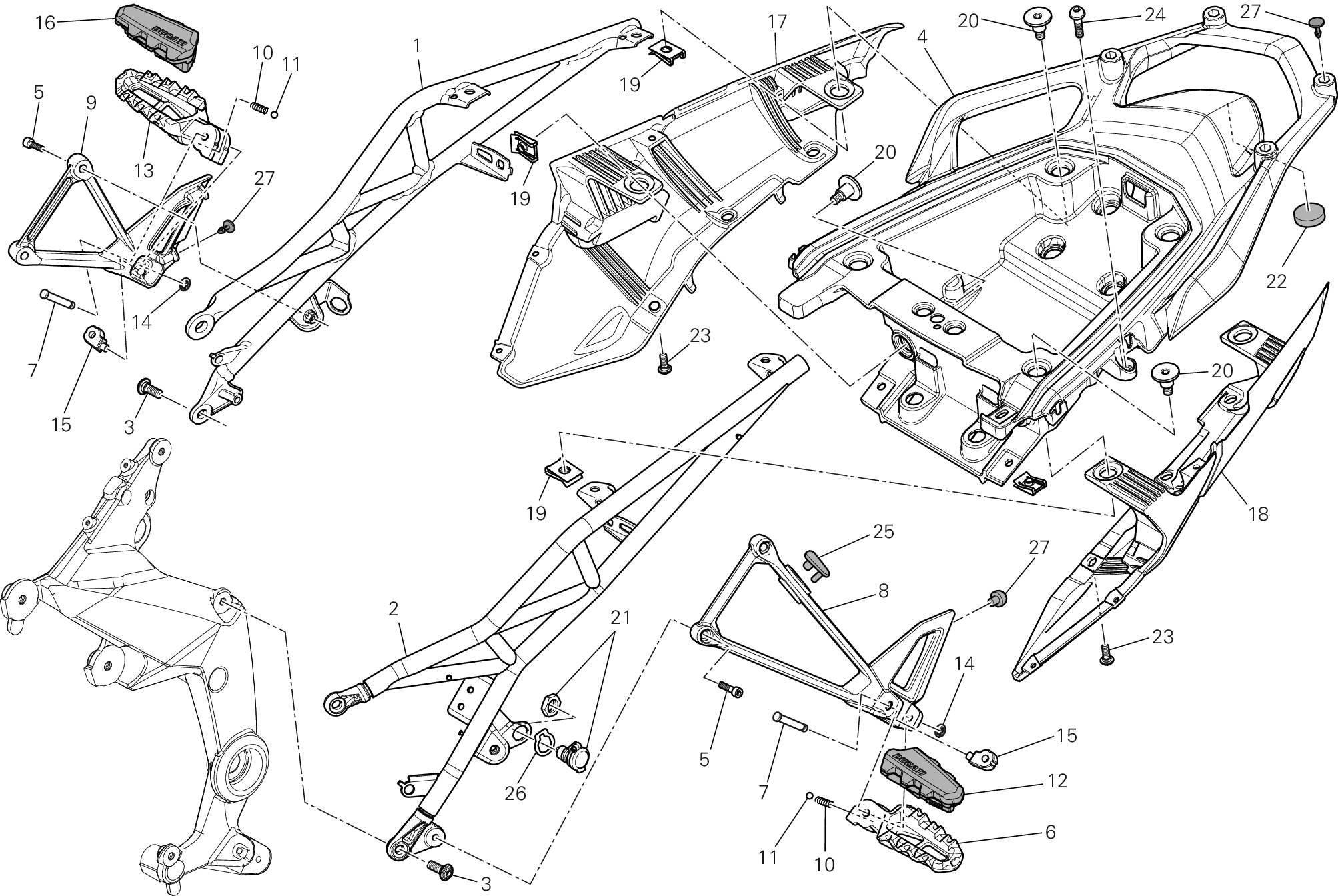

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47110201AA | Cadre arrière droit noir | 1 |
| 2 | 47110141CA | Cadre arrière gauche noir | 1 |
| 3 | 77211082B | Vis special | 4 |
| 4 | 55910091B | Poignée arrière | 1 |
| 5 | 77110351A | Vis tceif M8X25 | 4 |
| 6 | 46410601A | Repose-Pieds gauche | 1 |
| 7 | 82110681B | Pivot Repose-Pieds | 2 |
| 8 | 82411702A | Support Repose-Pieds arrière gauche | 1 |
| 9 | 82411692A | Support Repose-Pieds arrière droit | 1 |
| 10 | 79910241A | Ressort | 2 |
| 11 | 84740021A | Bille | 2 |
| 12 | 76510031A | Couvre-Repose-Pied en caoutchouc gauche | 1 |
| 13 | 46410591A | Repose-Pieds droit | 1 |
| 14 | 88450031A | Circlip benzing din 6799 | 2 |
| 15 | 69610131A | Bloque-Ressort | 2 |
| 16 | 76510021A | Couvre-Repose-Pied en caoutchouc droite | 1 |
| 17 | 48211601A | Corps de selle inférieur droit | 1 |
| 18 | 48211611A | Corps de selle inférieur gauche | 1 |
| 19 | 85041471A | Jonc | 6 |
| 20 | 77916021B | Vis special | 6 |
| 21 | 38640132A | Prise bas tension | 2 |
| 22 | 86611221B | Tampon | 1 |
| 23 | 77914391B | Vis | 6 |
| 24 | 77210852B | Vis tcei M5X8.5 | 2 |
| 25 | 87210451A | Bouchon | 1 |
| 26 | 71319331A | Entretoise | 2 |
| 27 | 87240561A | Bouchon | 8 |
