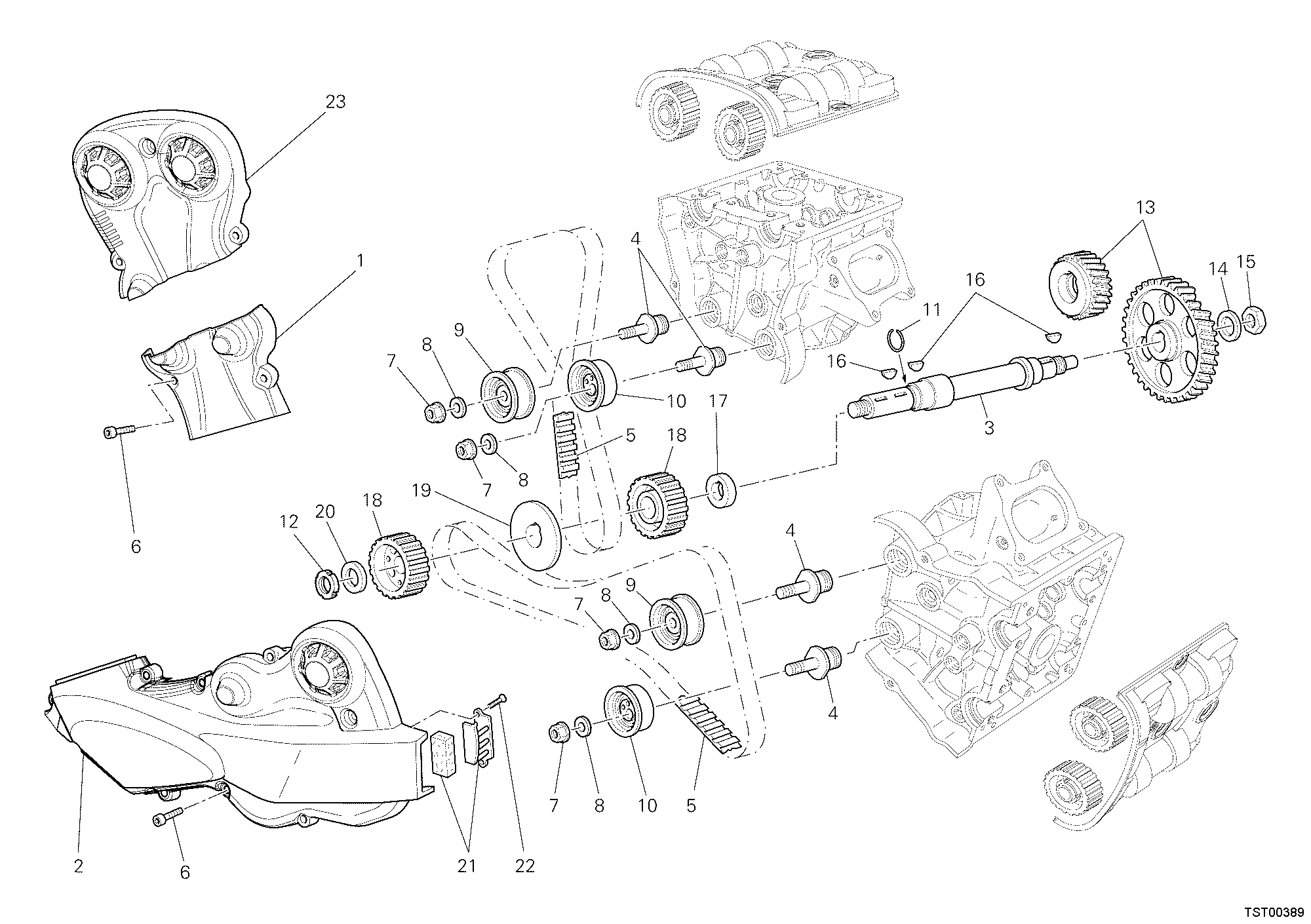

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24511281A | Couvercle externe courroie verticale in | 1 |
| 2 | 24511052A | Couvercle ext. courroie hor. | 1 |
| 3 | 14710811A | Arbre renvoi distribution | 1 |
| 4 | 45110461A | Goujon tendeur | 4 |
| 5 | 73740251A | Courroie dentee commande distribution | 2 |
| 6 | 77113801A | Vis | 13 |
| 7 | 74940081A | Écrou M8 | 4 |
| 8 | 85211741A | Rondelle 8X18X1.4 | 4 |
| 9 | 45120272A | Tendeur courroie distribution fixe | 2 |
| 10 | 45120291A | Tendeur complet mobile | 2 |
| 11 | 88210031A | Bague elastique arrêt | 1 |
| 12 | 70350062A | Embout elastique | 1 |
| 13 | 171Z0031A | Engranages distribution | 1 |
| 14 | 85110131A | Rondelle blocage | 1 |
| 15 | 012440060 | Écrou M14X1,00X7 | 1 |
| 16 | 68010131A | Clavette, Demi-Lune woodruff 4X5X10 | 3 |
| 17 | 71611281A | Entretoise | 1 |
| 18 | 25510104B | Poulie courroie distribution | 2 |
| 19 | 85610622A | Rosette division poulies | 1 |
| 20 | 71610722A | Entretoise | 1 |
| 21 | 24521071A | Support filtre | 1 |
| 22 | 77250341A | Vis taraud 3.5X12 | 2 |
| 23 | 24511271A | Couvercle externe courroie verticale su | 1 |
