Pincez pour zoomer · touchez une pièce

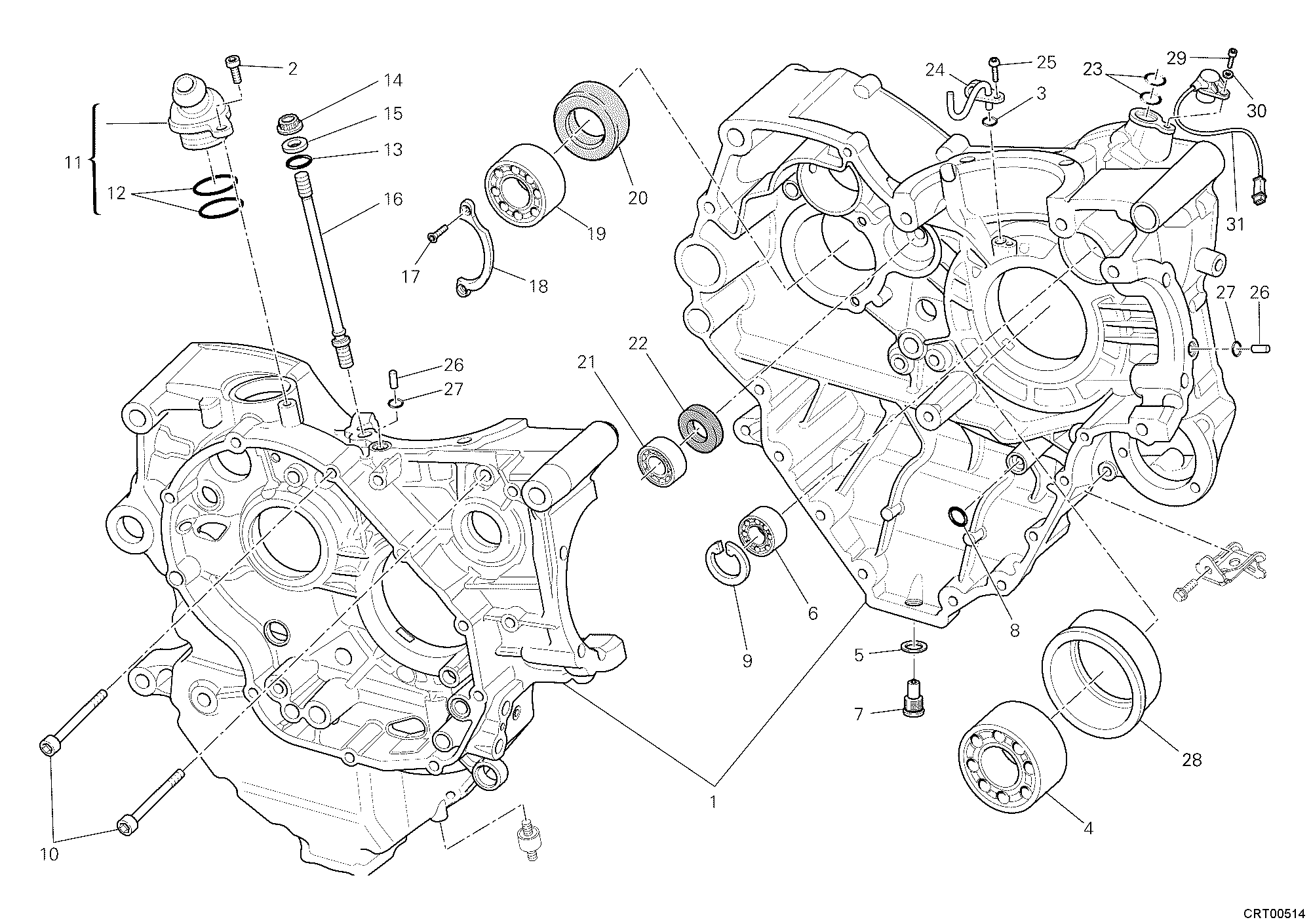

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22522531F | Paire Demi-Carters complets | 1 |
| 2 | 77150658B | Vis tcei M6X16 | 1 |
| 3 | 88650131A | Joint torique 3.68X1.78 | 1 |
| 4 | 751913380 | Roulement 35X72X17 | 1 |
| 5 | 85250421A | Garniture en cuivre 12.2X18X1.5 mm | 1 |
| 6 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 7 | 89320062A | Bouchon vidange huile | 1 |
| 8 | 88641321A | Joint torique | 1 |
| 9 | 735033380 | Circlip | 1 |
| 10 | 77151398B | Vis tcei M8X90 | 2 |
| 11 | 59320421A | Soupape reniflard | 1 |
| 12 | 46320222A | Joint torique | 2 |
| 13 | 88641181A | Joint torique | 8 |
| 14 | 74810501A | Écrou M10X1,5 | 8 |
| 15 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 16 | 76610553B | Goujon fixation cylindre culasse | 8 |
| 17 | 720941616 | Vis tspei M6X12 | 2 |
| 18 | 82610121A | Plaque arrêt | 1 |
| 19 | 70240131A | Roulement | 1 |
| 20 | 93040221A | Bague D'Etancheite | 1 |
| 21 | 70240331A | Roulement 17X40X12 | 1 |
| 22 | 93040931A | Bague D'Etancheite 17X25X4 | 1 |
| 23 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 24 | 87511461B | Gicleur | 1 |
| 25 | 77510311B | Vis tbei M5X10 | 1 |
| 26 | 86010051B | Grain | 2 |
| 27 | 88610241A | Joint torique 5.23X2.62 | 2 |
| 28 | 71011251A | Douille, roulement gauche | 1 |
| 29 | 77550211A | Vis tbei M6X16 | 1 |
| 30 | 85310031A | Rondelle elastique 6 mm | 1 |
| 31 | 55241321B | Capteur phase et tours | 1 |
