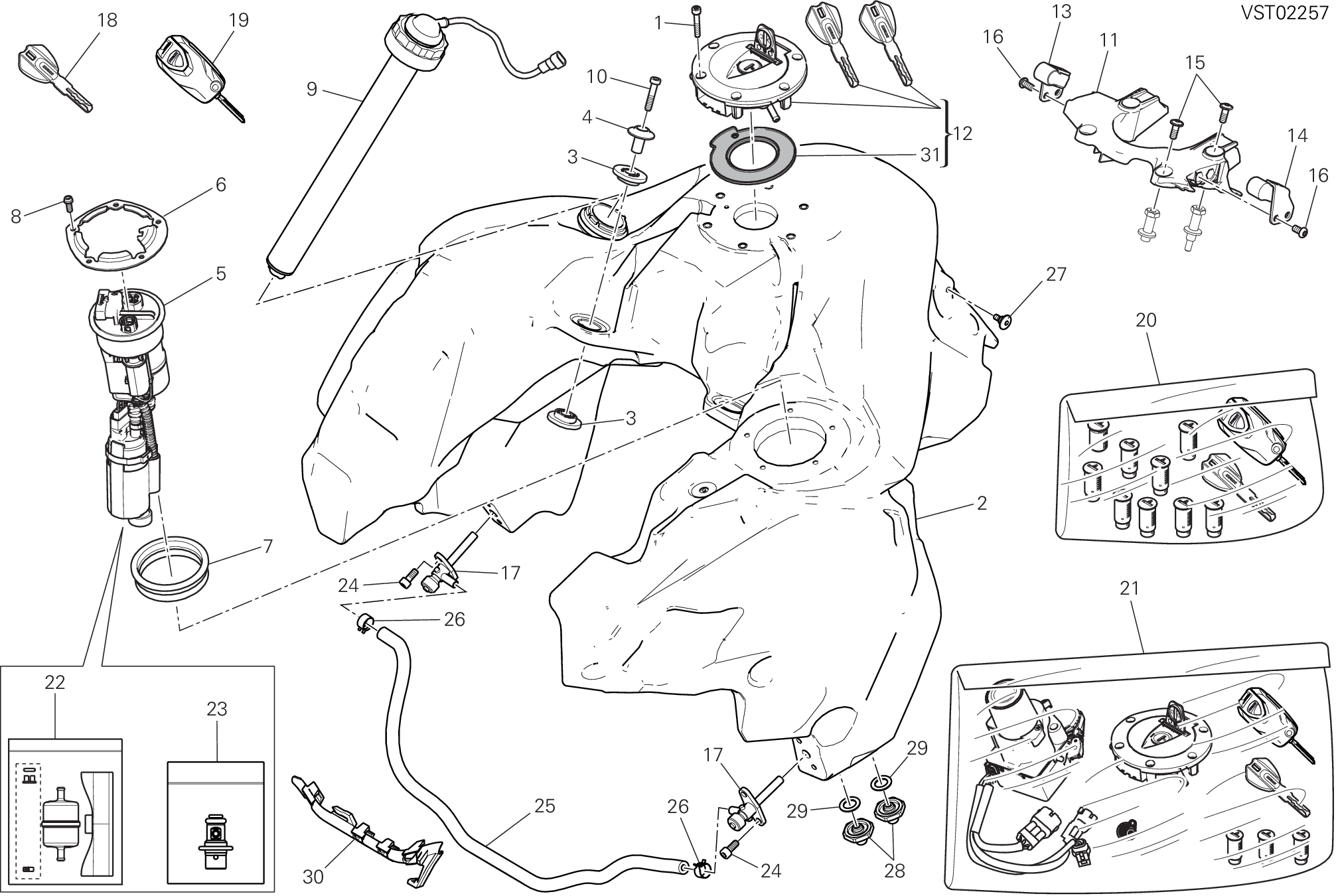

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77150478B | Vis tcei M5X30 | 6 |
| 2 | 58612435A | Réservoir carburant | 1 |
| 3 | 86611091A | Tampon | 4 |
| 4 | 71319181A | Entretoise | 2 |
| 5 | 16024331A | Pompe à carburant | 1 |
| 6 | 16014853A | Bride pompe carburant | 1 |
| 7 | 79111131B | Joint pompe carburant | 1 |
| 8 | 77150388B | Vis tcei M5X10 | 5 |
| 9 | 59210221E | Jauge niveau essence | 1 |
| 10 | 77156728B | Vis tceif M6X35 | 2 |
| 11 | 8291D823A | Appui réservoir arrière | 1 |
| 12 | 89510431B | Bouchon réservoir carburant (Code/Codice Gasket/Guarnizione 86640091A) | 1 |
| 13 | 82717481A | Plaquette droite | 1 |
| 14 | 82717471A | Plaquette gauche | 1 |
| 15 | 71850338C | Vis | 4 |
| 16 | 72050318C | Vis | 4 |
| 17 | 58840231A | Robinet de essence | 2 |
| 18 | 59840311B | Clé avec transpondeur passif | 1 |
| 19 | 59810355B | Clé avec transpondeur actif | 1 |
| 20 | 59821881D | Kit rotores et clés | 1 |
| 21 | 59821863B | Kit hands free 868 mhz | 1 |
| 21 | 59821911C | Kit hands free 315 mhz | 1 |
| 22 | 42520021A | Kit de réparation filtre pompe carburant | 1 |
| 23 | 42520031A | Kit de réparation régulateur pression | 1 |
| 24 | 77150648B | Vis tcei M6X14 | 4 |
| 25 | 59018201B | Tuyau | 1 |
| 26 | 74142631A | Collier | 2 |
| 27 | 77915461A | Vis tbei M5X13.5 | 2 |
| 28 | 75012022AA | Écrou, special | 2 |
| 29 | 88642591A | Joint torique | 2 |
| 30 | 75811111A | Support | 1 |
| 31 | 86640091B | Joint, bouchon réservoir | 1 |
