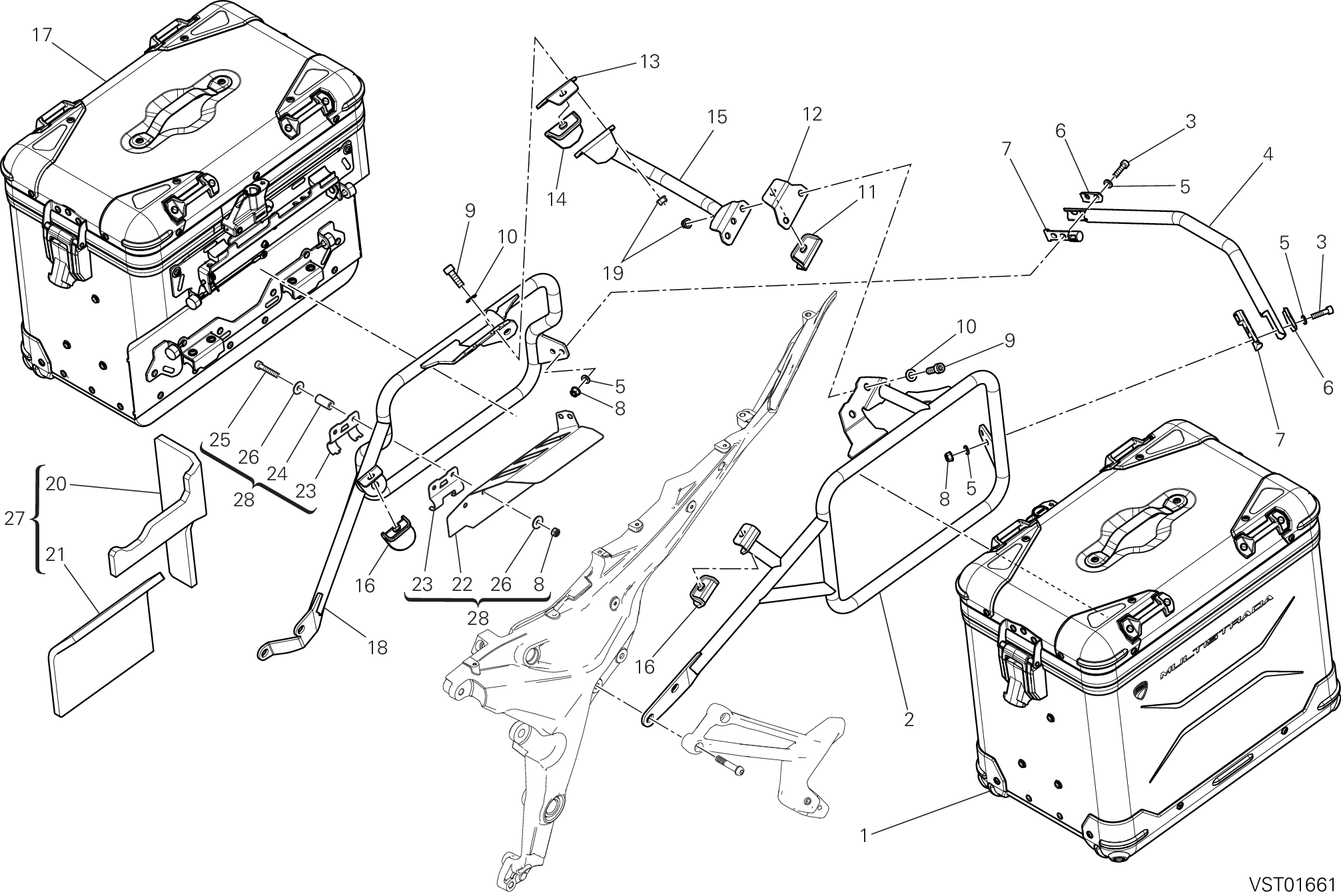

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 69822431AA | Trousse gauche (ensemble) | 1 |
| 2 | 8291F711AA | Support gauche | 1 |
| 3 | 77150699E | Vis | 4 |
| 4 | 8291F741AA | Support (arrière) | 1 |
| 5 | 85250641A | Rosette | 8 |
| 6 | 80842241A | Etau | 2 |
| 7 | 87241141A | Terminal | 2 |
| 8 | 74950121A | Ecrou | 6 |
| 9 | 77151259E | Vis | 4 |
| 10 | 85250041C | Rondelle 8.4X17X1.6 | 4 |
| 11 | 96710661A | Tampon gauche (arrière) | 1 |
| 12 | 8301E581AA | Plaque gauche etau | 1 |
| 13 | 8301E571AA | Plaque droite etau | 1 |
| 14 | 96710671A | Tampon droit (arrière) | 1 |
| 15 | 8291F731AA | Support intermede | 1 |
| 16 | 96710651A | Tampon devant | 2 |
| 17 | 69822441AA | Trousse droite (ensemble) | 1 |
| 18 | 8291F721AA | Support droit | 1 |
| 19 | 74950131A | Ecrou | 4 |
| 20 | 4601E911A | Pare-Chaleur | 1 |
| 21 | 4601E921A | Pare-Chaleur inférieur | 1 |
| 22 | 4601E901A | Pare-Chaleur | 1 |
| 23 | 80812261A | Etau | 2 |
| 24 | 7131C491A | Entretoise | 2 |
| 25 | 77150739E | Vis | 2 |
| 26 | 85250651A | Rosette | 4 |
| 27 | 8291G701A | Tampon (ensemble) | 1 |
| 28 | 59822041A | Pare-Chaleur (ensemble) | 1 |
