Pincez pour zoomer · touchez une pièce

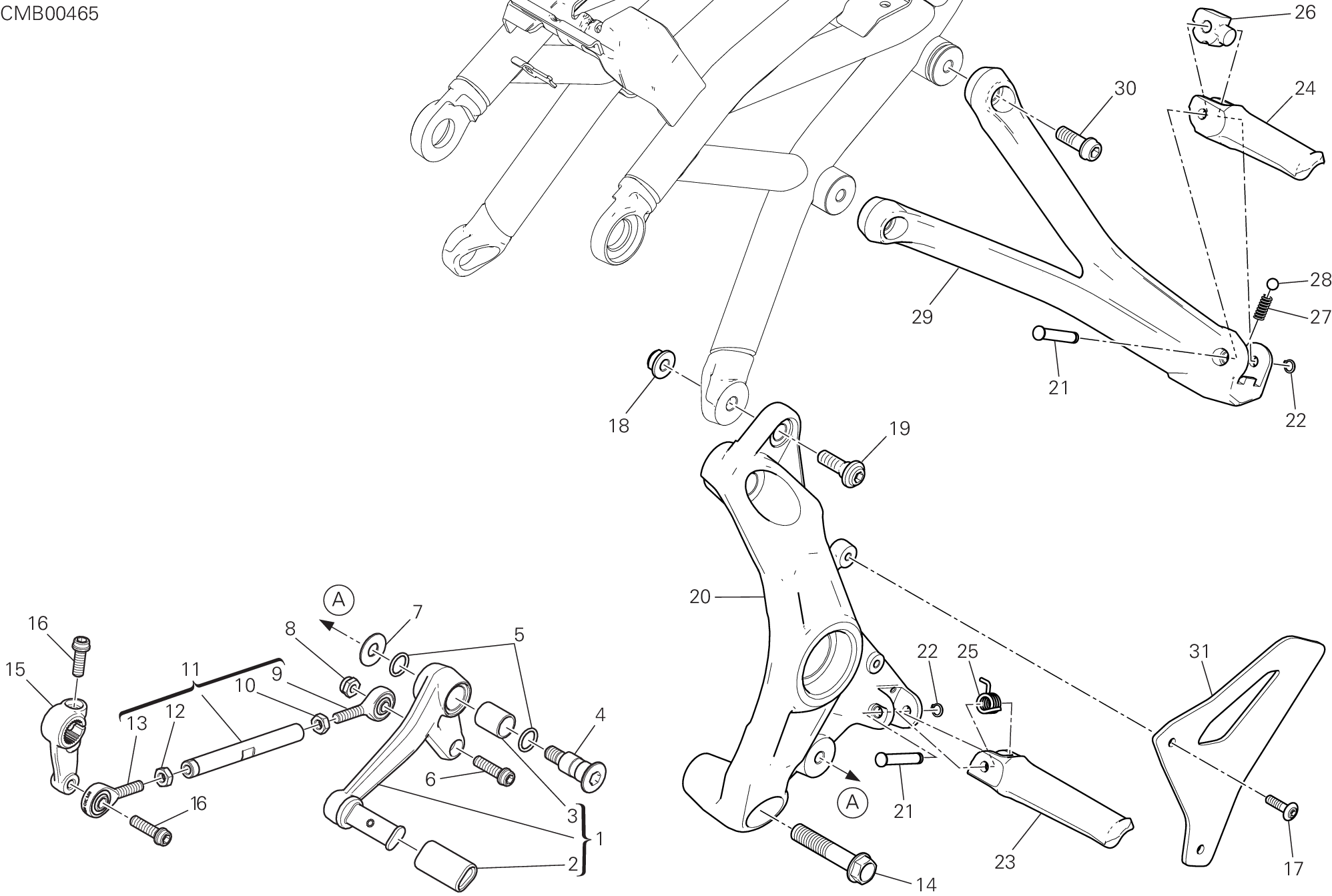

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 45622071CA | Levier de commande vitesses (ensemble) | 1 |
| 2 | 76410112A | Couvre-Pedale | 1 |
| 3 | 71210341A | Douille | 1 |
| 4 | 82111701CA | Pivot | 1 |
| 5 | 88641161A | Joint torique | 2 |
| 6 | 77156688B | Vis tceif | 1 |
| 7 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 8 | 74940041A | Écrou autobloquant M6 | 1 |
| 9 | 84850021A | Joint à rotule droit | 1 |
| 10 | 74750101A | Écrou M6 | 1 |
| 11 | 11721442AA | Asta rinvio cambio (ensemble) | 1 |
| 12 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 13 | 84850011A | Joint à rotule gauche | 1 |
| 14 | 77253988C | Vis | 1 |
| 15 | 45612071AA | Levier commande cangement gris | 1 |
| 16 | 77110191A | Vis tceif M6X20 | 2 |
| 17 | 77211091A | Vis tbei M5X12 | 2 |
| 18 | 74941128B | Écrou M8 | 1 |
| 19 | 77210871BA | Vis special | 1 |
| 20 | 82412751BB | Plaque G. avant | 1 |
| 21 | 82115181AA | Pivot Repose-Pieds | 2 |
| 22 | 88450441A | Circlip | 2 |
| 23 | 46410992AA | Repose-Pieds gauche | 1 |
| 24 | 46510691AA | Repose-Pieds arrière arrière | 1 |
| 25 | 79915871AA | Ressort Repose-Pieds | 1 |
| 26 | 69610161A | Bloque-Ressort | 1 |
| 27 | 79910241B | Ressort | 1 |
| 28 | 84740021A | Bille | 1 |
| 29 | 82412772AB | Plaque G. arrière | 1 |
| 30 | 77157248C | Vis tceif M8X22 | 2 |
| 31 | 4601D121BB | Pare-Talon avant gauche | 1 |
