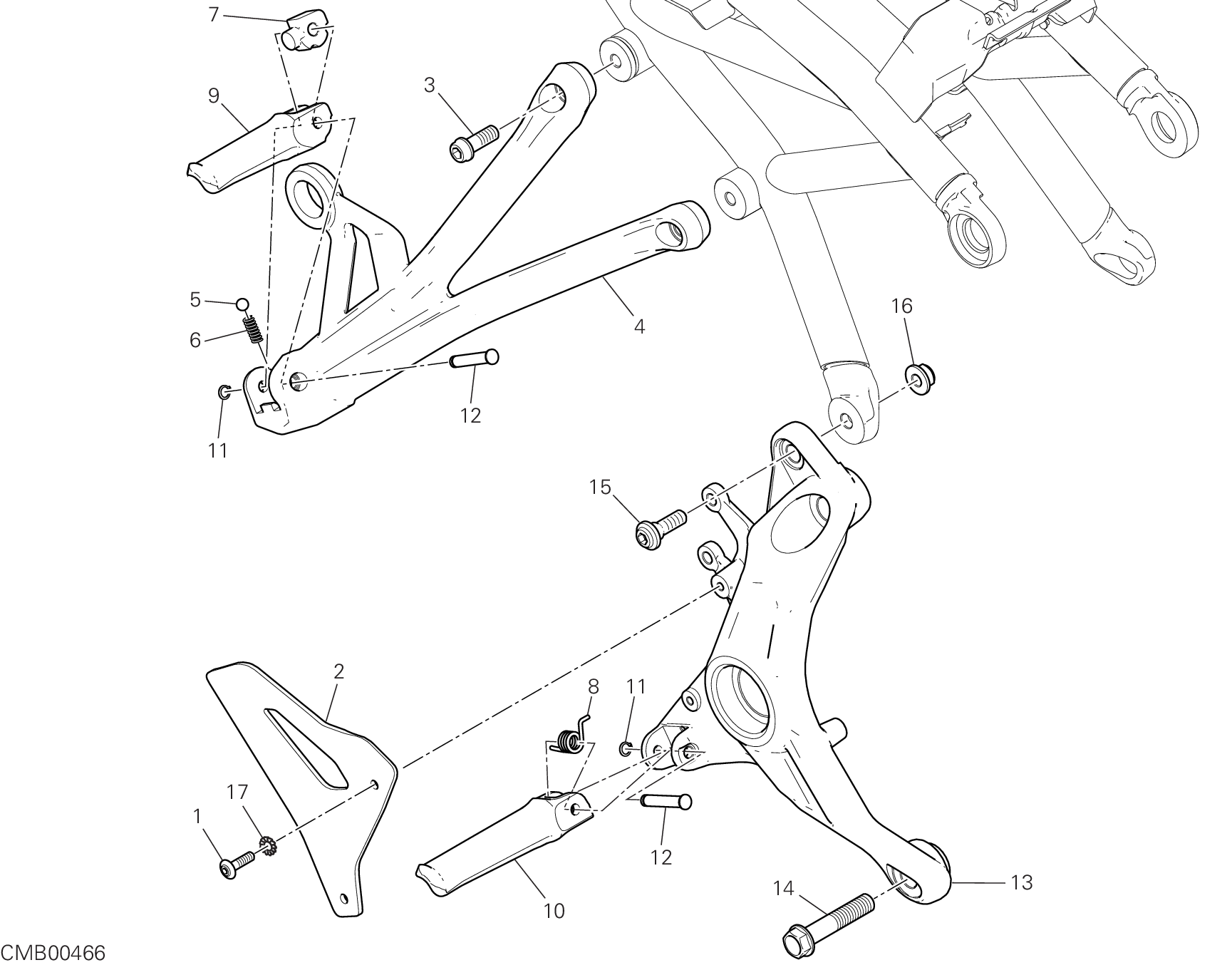

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77211091A | Vis tbei M5X12 | 2 |
| 2 | 4601D111BB | Pare-Talon avant droit | 1 |
| 3 | 77157248C | Vis tceif M8X22 | 2 |
| 4 | 82412762AB | Plaque D. arrière | 1 |
| 5 | 84740021A | Bille | 1 |
| 6 | 79910241B | Ressort | 1 |
| 7 | 69610161A | Bloque-Ressort | 1 |
| 8 | 79915871AA | Ressort Repose-Pieds | 1 |
| 9 | 46510681AA | Repose-Pieds arrière droit | 1 |
| 10 | 46410982AA | Repose-Pieds droit | 1 |
| 11 | 88450441A | Circlip | 2 |
| 12 | 82115181AA | Pivot Repose-Pieds | 2 |
| 13 | 82412741CB | Plaque D. avant | 1 |
| 14 | 77253988C | Vis | 1 |
| 15 | 77210871BA | Vis special | 1 |
| 16 | 74941128B | Écrou M8 | 1 |
| 17 | 46240461A | Rondelle elastique | 2 |
