Pincez pour zoomer · touchez une pièce

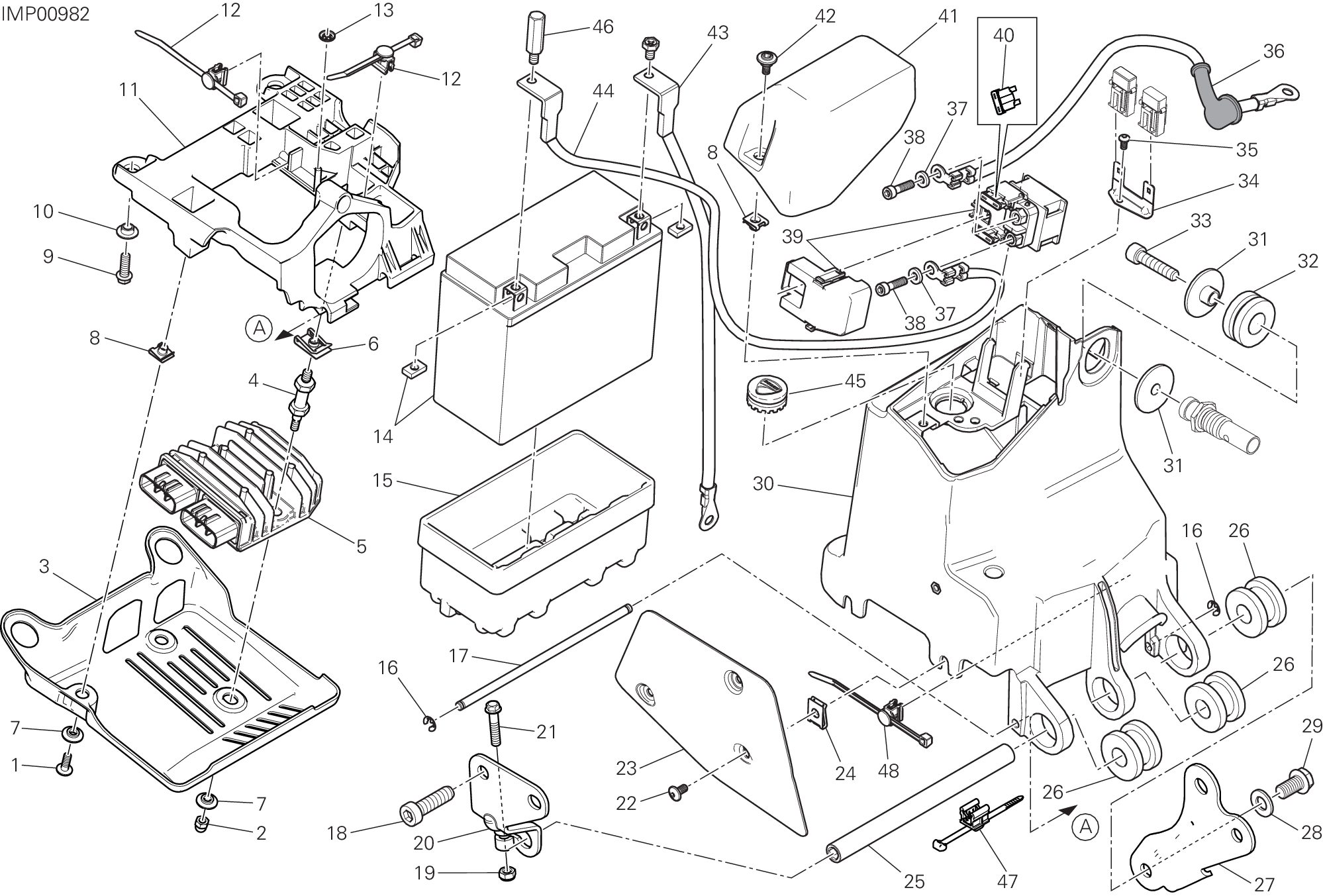

48 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77244183B | Vis tbei M5X14 | 1 |
| 2 | 75040141A | Ecrou | 2 |
| 3 | 4601D231A | Protection régulateur de tension | 1 |
| 4 | 77211411AA | Vis special | 2 |
| 5 | 54040321A | Régulateur de tension | 1 |
| 6 | 85040381A | Fixation rapide | 2 |
| 7 | 71614071A | Entretoise 5.2X8.4X2 | 3 |
| 8 | 85041951AA | Fixation rapide | 3 |
| 9 | 77251008B | Vis M6X18 | 2 |
| 10 | 71610381B | Entretoise | 2 |
| 11 | 24715281A | Couvercle batterie | 1 |
| 12 | 75840771A | Passe-Cable | 3 |
| 13 | 85040561A | Rondelle blocage | 1 |
| 14 | 69926751A | Batterie | 1 |
| 15 | 86611681A | Coussin batterie | 1 |
| 16 | 88450661A | Bague elastique arrêt | 2 |
| 17 | 82114581BA | Pivot | 1 |
| 18 | 77355203C | Vis M10X35 | 1 |
| 19 | 74941333B | Ecrou | 1 |
| 20 | 8301A231AA | Bride droite | 1 |
| 21 | 77251043B | Vis | 1 |
| 22 | 77240258C | Vis | 3 |
| 23 | 4601A611B | Pare-Chaleur support de batterie | 1 |
| 24 | 85040551A | Fixation rapide | 2 |
| 25 | 82114571AA | Pivot | 1 |
| 26 | 76411431A | Joint en caoutchouc Anti-Vibration | 3 |
| 27 | 8301A241AA | Bride gauche | 1 |
| 28 | 85250601A | Rosette | 1 |
| 29 | 77251593B | Vis | 1 |
| 30 | 8291B632B | Support batterie | 1 |
| 31 | 71614271A | Entretoise | 2 |
| 32 | 76411421A | Joint en caoutchouc Anti-Vibration | 1 |
| 33 | 77151283B | Vis | 1 |
| 34 | 83018352AA | Bride fusible | 1 |
| 35 | 77440431AA | Vis taraud | 1 |
| 36 | 51410721B | Cable | 1 |
| 37 | 85350101A | Rondelle elastique | 2 |
| 38 | 77156628B | Vis tceif M6X10 | 2 |
| 39 | 39740081B | Relais démarrage | 1 |
| 40 | 38940231A | Fusible 30A | 1 |
| 41 | 24714651A | Couvercle supérieur | 1 |
| 42 | 77210853B | Vis | 2 |
| 43 | 51310281B | Câble masse batterie - moteur | 1 |
| 44 | 51410711A | Cable | 1 |
| 45 | 76410621B | Caoutchouc | 2 |
| 46 | 77918711BA | Vis special câble positif | 1 |
| 47 | 75840861A | Collier | 1 |
| 48 | 75840801A | Collier | 1 |
