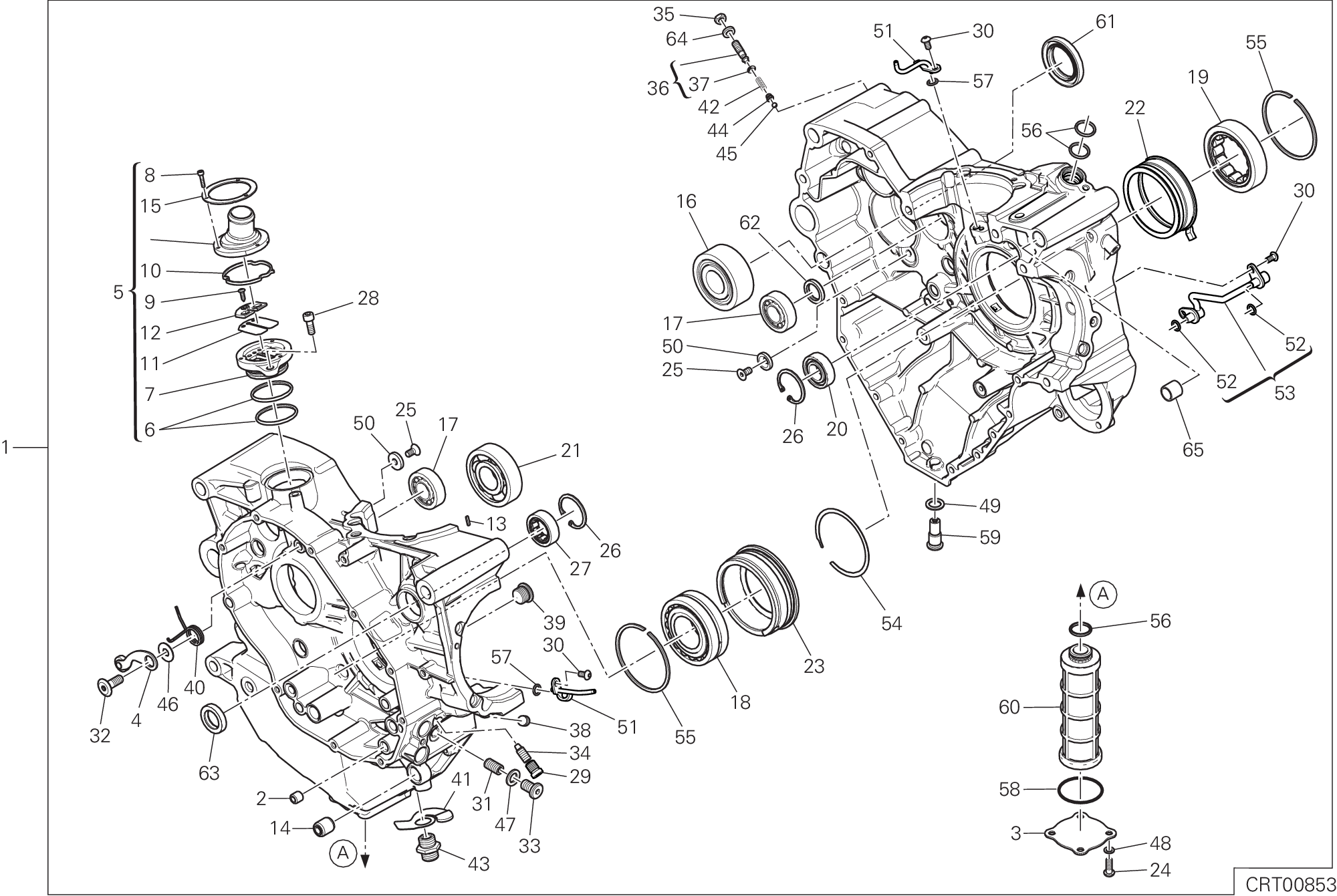

65 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22523401A | Paire Demi-Carters complets | 1 |
| 2 | 067049310 | Douille | 1 |
| 3 | 24713511C | Couvercle filtre ensemble | 1 |
| 4 | 45520181A | Cliquet complète | 1 |
| 5 | 59320581B | Soupape reniflard | 1 |
| 6 | 46320222A | Joint torique | 2 |
| 7 | 59310601B | Support soupape clapet | 1 |
| 8 | 77150078B | Vis | 3 |
| 9 | 77250341B | Vis taraud 3,5X12 | 1 |
| 10 | 78811151A | Joint | 1 |
| 11 | 81110021A | Soupape lamelles complète | 1 |
| 12 | 82716031A | Entretoise | 1 |
| 13 | 68050101A | Clavette 2X2X10 | 1 |
| 14 | 70010362A | Silentbloc | 1 |
| 15 | 85213011A | Bague | 1 |
| 16 | 70240131A | Roulement | 1 |
| 17 | 70240331A | Roulement 17X40X12 | 2 |
| 18 | 70241151A | Roulement | 1 |
| 19 | 70241161A | Roulement | 1 |
| 20 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 21 | 70250193A | Roulement | 1 |
| 22 | 71011991B | Douille | 1 |
| 23 | 710Z0041A | Douille | 1 |
| 24 | 72050338B | Vis | 4 |
| 25 | 720941616 | Vis tspei M6X12 | 4 |
| 26 | 735033380 | Circlip | 2 |
| 27 | 757941542 | Roulement | 1 |
| 28 | 77150653B | Vis tcei M6X16 uni5931 8,8 | 1 |
| 29 | 77350618B | Vis tceir M6X8 | 1 |
| 30 | 77510311B | Vis tbei M5X10 | 4 |
| 31 | 77840041A | Vis sans tête filetée M10X1 | 1 |
| 32 | 77910391A | Vis M8X21.5 | 1 |
| 33 | 77911622A | Vis tcei M10X1.5X16 | 1 |
| 34 | 77917101B | Vis special | 1 |
| 35 | 74710151A | Ecrou | 1 |
| 36 | 77927171A | Vis | 1 |
| 37 | 88641961A | Bague D'Etancheite | 1 |
| 38 | 77950621A | Vis sans tête filetée M10X1 | 1 |
| 39 | 78010721A | Bouchon By-Pass M16X1.5 | 1 |
| 40 | 79910491A | Ressort, rappel | 1 |
| 41 | 79920772A | Ressort By-Pass | 1 |
| 42 | 79940171A | Ressort | 1 |
| 43 | 81510281A | Vis, raccord filtre huile | 1 |
| 44 | 83110151A | Disque | 1 |
| 45 | 84740061A | Bille | 1 |
| 46 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 47 | 85211951A | Joint 10,5X17X2 | 1 |
| 48 | 85250231A | Joint | 4 |
| 49 | 85250421A | Garniture en cuivre 12.2X18X1.5 mm | 1 |
| 50 | 85611481A | Rosette | 4 |
| 51 | 87511461B | Gicleur | 2 |
| 52 | 88641181A | Joint torique | 2 |
| 53 | 87522321A | Tuyau huile (ensemble) | 1 |
| 54 | 88440651A | Anneau arrêt | 1 |
| 55 | 88450581A | Anneau arrêt | 2 |
| 56 | 88640331A | Joint torique 17,96X2,62 | 3 |
| 57 | 88650131A | Joint torique 3.68X1.78 | 2 |
| 58 | 88641581A | Joint D'Etancheite | 1 |
| 59 | 89320062A | Bouchon vidange huile | 1 |
| 60 | 89410241A | Filtre à huile à filet | 1 |
| 61 | 93040221A | Bague D'Etancheite | 1 |
| 62 | 93040931A | Bague D'Etancheite 17X25X4 | 1 |
| 63 | 93041233A | Bague étanchéité | 1 |
| 64 | 85640141A | Rosette | 1 |
| 65 | 71110951A | Goujon de référence | 2 |
