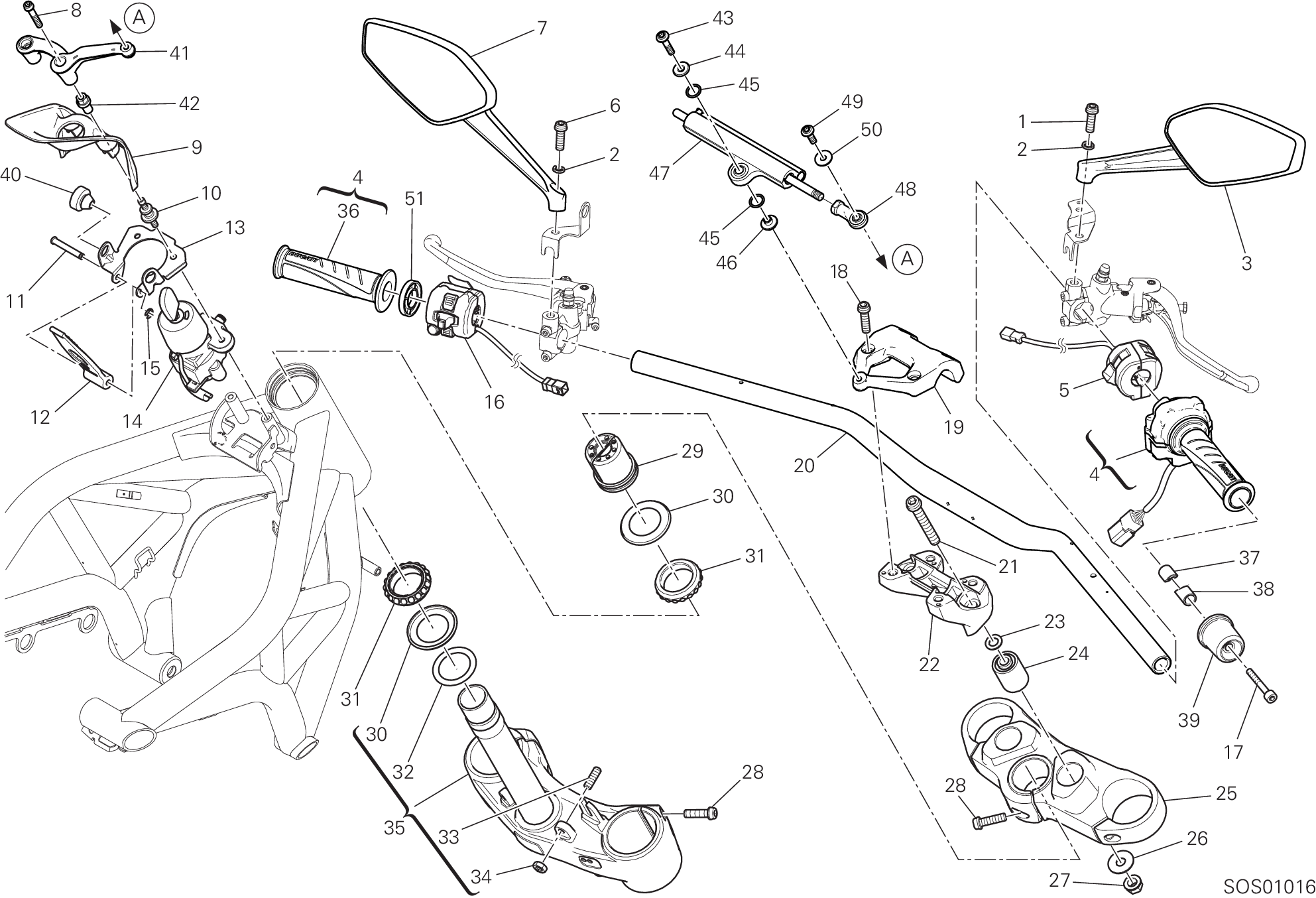

Guidon Et Commandes - 1200 R 2019

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	77113731A	Vis M8X25 gauche	1
2	46210021A	Rondelle elastique 8 mm	2
3	52340242AC	Miroir droit pour mat noir	1
4	66020093B	Contrôle gaz (ensemble)	1
5	65010122E	Deviateur feux droite	1
6	77113741A	Vis M8X25	1
7	52340252AC	Miroir gauche pour mat noir	1
8	77156723B	Vis	2
9	4601A883A	Couvercle contacteur D'Allumage	1
10	77110501A	Vis special	2
11	82110901B	Pivot Repose-Pieds	1
12	75910301B	Elastique réservoir carburant	1
13	83018601DA	Support réservoir	1
14	65240231A	Commutateur À clé	1
15	88450441A	Circlip	1
16	65110142A	Commutateur feux gauche	1
17	77150788B	Vis tcei M6X65	2
18	77157273B	Vis	4
19	36015391BA	Cavalier guidon, supérieur	1
20	36011831AB	Guidon	1
21	77159414B	Vis	2
22	36015342AB	Cavalier guidon, inférieur	1
23	85250401A	Rondelle 10,5X18X1.6	2
24	70011151A	Antivibration	2
25	34111001AC	Tête de direction	1
26	85210491B	Rondelle 10,5X28X1.5	2
27	74840241AB	Écrou M10X1.25	2
28	77157268B	Vis	7
29	70310761AA	Écrou supérieur tête direction	1
30	93010041B	Bague étanchéité	2
31	70241232A	Roulements direction ntn Sf07A17P	2
32	85211031AB	Rosette	1
33	77850281A	Vis sans tête filetée stei M8X25	2
34	74750071A	Ecrou	2
35	342P0792AC	Base di sterzo (ensemble)	1
36	36140161A	Poignée gauche	1
37	71111301A	Entretoise	2
38	71011071A	Douille	2
39	15310131A	Masse antivibratile guidon	2
40	86611001A	Tampon	2
41	8301D751BA	Support	1
42	97610191AA	Écrou, special	2
43	77244398BA	Vis	1
44	71319961CA	Entretoise	1
45	88641061A	Joint torique 12.42X1.78	2
46	7131B641AA	Entretoise	1
47	36420152A	Amortisseur de direction	1
48	84820112AA	Joint à rotule	1
49	77244358BA	Vis	1
50	85250291A	Rondelle	1
51	71316161A	Entretoise poignée gauche 13Mm	1
