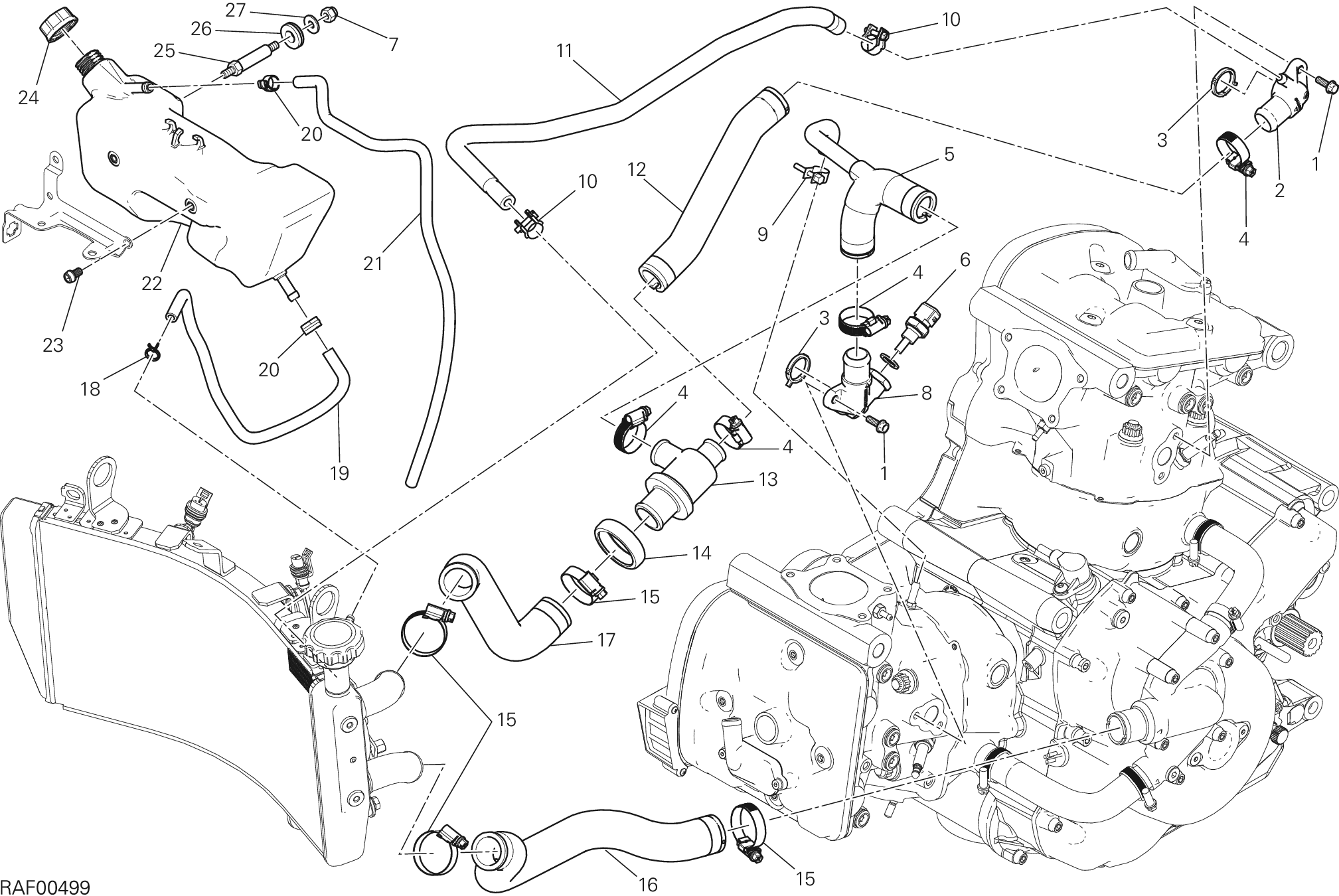

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210623B | Vis | 4 |
| 2 | 81413261A | Raccord tuyau eau vertical | 1 |
| 3 | 88641031A | Joint torique | 2 |
| 4 | 74141921A | Collier 16-27 mm | 4 |
| 5 | 80012311A | Manchon thermostat tête horizontal | 1 |
| 6 | 55240131A | Capteur température eau | 1 |
| 7 | 74941113B | Écrou M6 | 1 |
| 8 | 81412361C | Raccord tuyau eau horizontal | 1 |
| 9 | 74140011A | Collier 12Mm | 1 |
| 10 | 74142121A | Collier | 2 |
| 11 | 80012301A | Tube D'Event culasse vertical | 1 |
| 12 | 80012321A | Manchon thermostat tête vertical | 1 |
| 13 | 55340041A | Thermostate | 1 |
| 14 | 88110461A | Anneau de prot. thermostat | 1 |
| 15 | 74141901A | Collier 20-35 mm | 4 |
| 16 | 80012341A | Manchon Pompe/Radiateur | 1 |
| 17 | 80012331A | Manchon Radiateur/Thermostat | 1 |
| 18 | 74140431A | Collier | 1 |
| 19 | 93410201A | Tube D'Event | 1 |
| 20 | 74141711A | Collier 10-7 mm | 2 |
| 21 | 93410212A | Tuyau drainage | 1 |
| 22 | 58510822B | Vase expansion | 1 |
| 23 | 77156623B | Vis tceif M6X10 8,8 | 2 |
| 24 | 89310143A | Bouchon vase D'Expansion | 1 |
| 25 | 77116671AA | Support | 1 |
| 26 | 76410981A | Joint en caoutchouc Anti-Vibration | 1 |
| 27 | 85211911A | Rondelle 6.4X16X1.5 | 1 |
