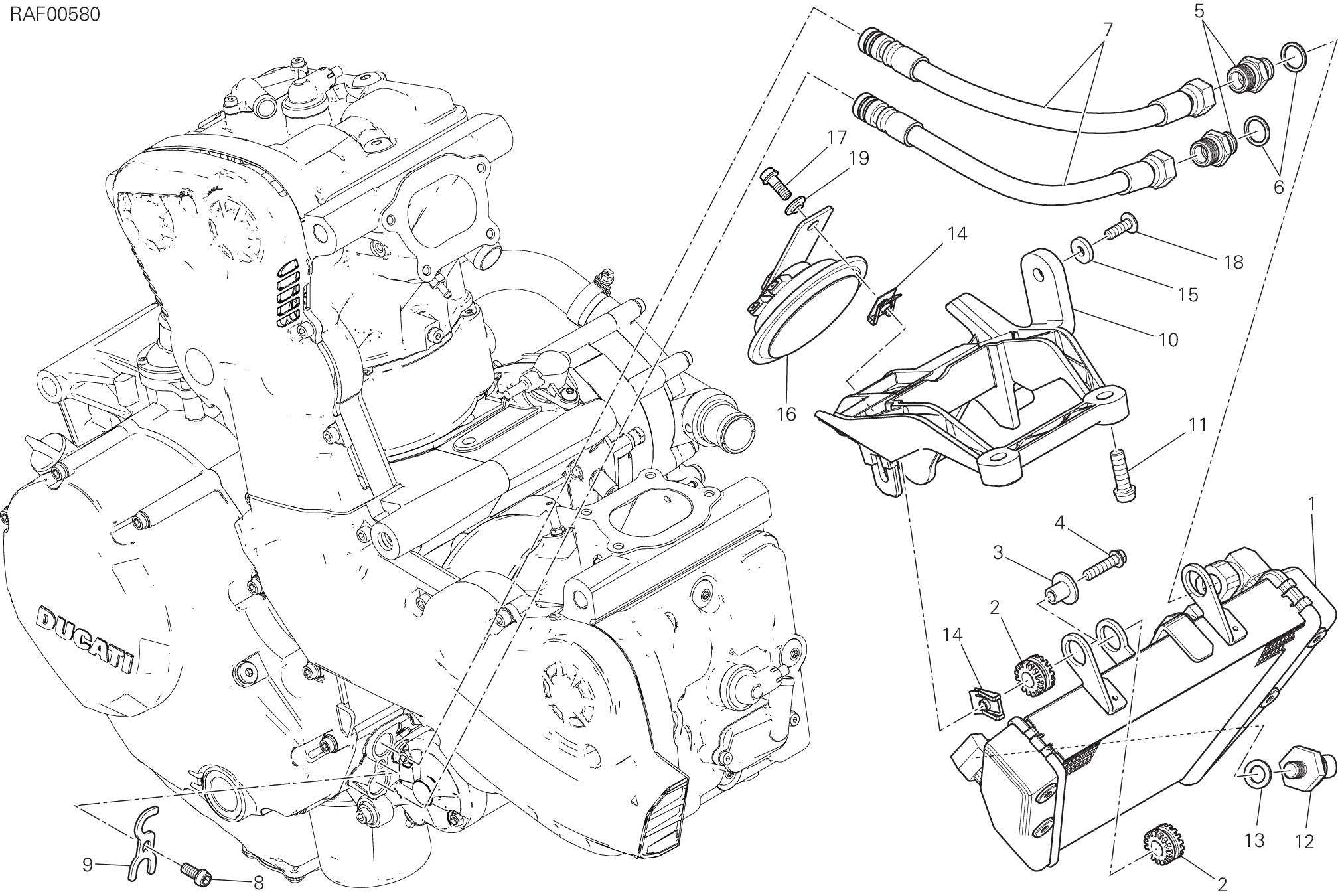

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54810461B | Radiateur à huile | 1 |
| 2 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 3 | 71610031A | Entretoise | 1 |
| 4 | 77251038B | Vis tef M6X25 | 1 |
| 5 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 6 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 7 | 54911071A | Tuyau huile | 2 |
| 8 | 77116648B | Vis M6X14 | 1 |
| 9 | 82714201A | Plaquette | 1 |
| 10 | 83018411AA | Support radiateur huile | 1 |
| 11 | 77110351A | Vis tceif M8X25 | 2 |
| 12 | 53940302A | Bulbe de pression D'Huile | 1 |
| 13 | 85211951A | Joint 10,5X17X2 | 1 |
| 14 | 85040381A | Fixation rapide | 2 |
| 15 | 85212751A | Entretoise | 1 |
| 16 | 51640013AB | Avertisseur sonore | 1 |
| 17 | 77156658B | Vis tceif M6X16 | 1 |
| 18 | 77211031A | Vis tbeif M6X18 | 1 |
| 19 | 71614221A | Entretoise | 1 |
