Pincez pour zoomer · touchez une pièce

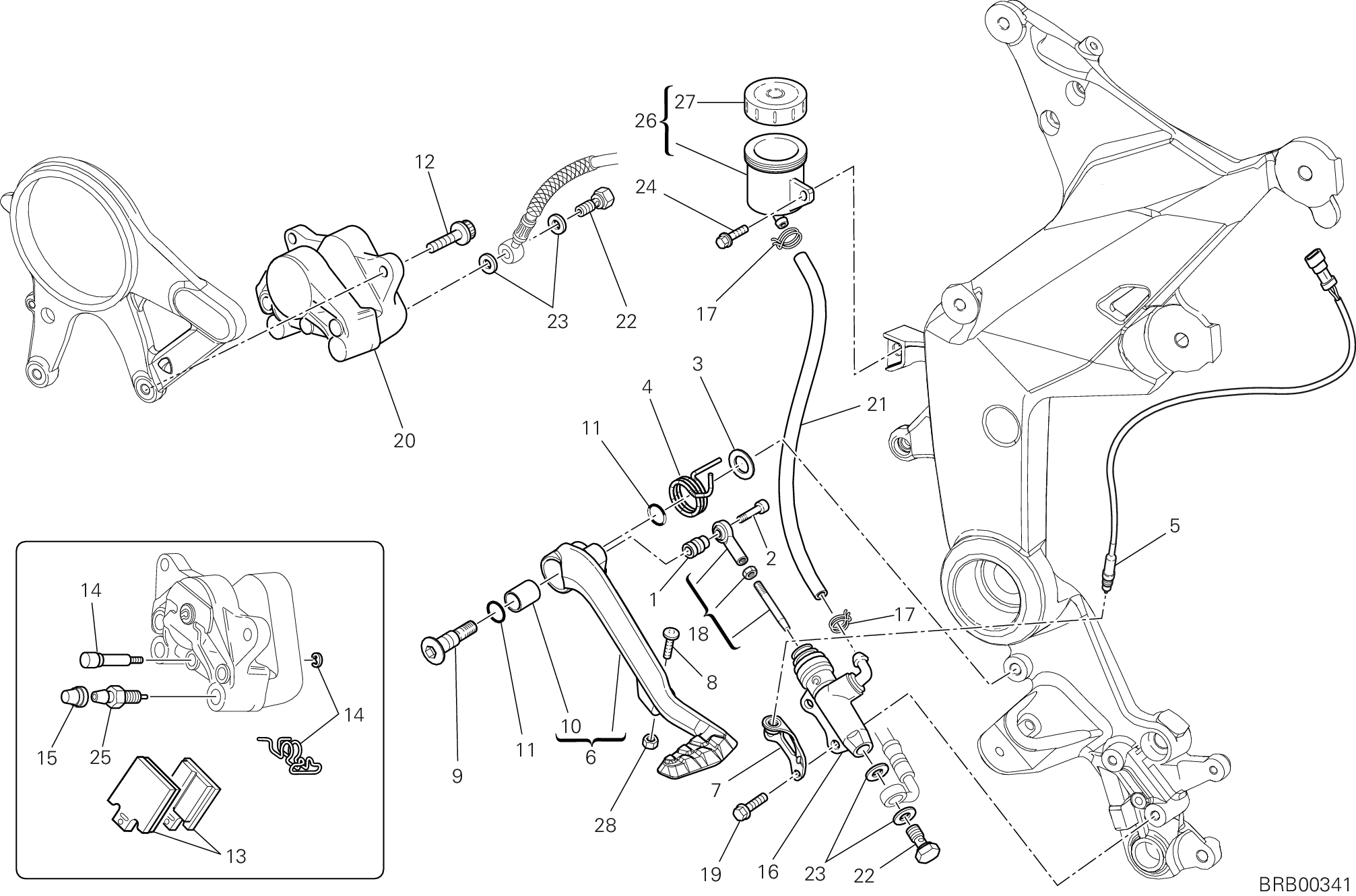

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82113311A | Entretoise | 1 |
| 2 | 77150708B | Vis | 1 |
| 3 | 85211511A | Rondelle | 1 |
| 4 | 79915071A | Ressort | 1 |
| 5 | 53940031A | Interrupteur stop arrière | 1 |
| 6 | 45720482A | Pédale frein | 1 |
| 7 | 47317901A | Equerre | 1 |
| 8 | 77912371B | Vis | 1 |
| 9 | 82111701B | Pivot | 1 |
| 10 | 71210341A | Douille | 1 |
| 11 | 88641161A | Joint torique | 2 |
| 12 | 77157238B | Vis tceif M8X20 | 2 |
| 13 | 61340381A | Jeu plaquettes frein arrière | 1 |
| 14 | 61240161A | Kit de révision de pivots | 1 |
| 15 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 16 | 62540311B | Pompe frein arrière | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 11721131A | Tige maître cylindre | 1 |
| 19 | 77156678B | Vis tceif M6X20 | 2 |
| 20 | 61140201A | Étrier frein arrière | 1 |
| 21 | 87711421A | Tuyau | 1 |
| 22 | 77913661AB | Vis fixation tuyau frein M10X1 | 2 |
| 23 | 85250241A | Rondelle 10X14X1 | 4 |
| 24 | 77156653B | Vis | 1 |
| 25 | 63140161A | Vis pour vidange étrier | 1 |
| 26 | 58540081A | Réservoir liquide freins | 1 |
| 27 | 89340051A | Capot Maitre-Cylindre | 1 |
| 28 | 74750031A | Écrou M6 | 1 |
