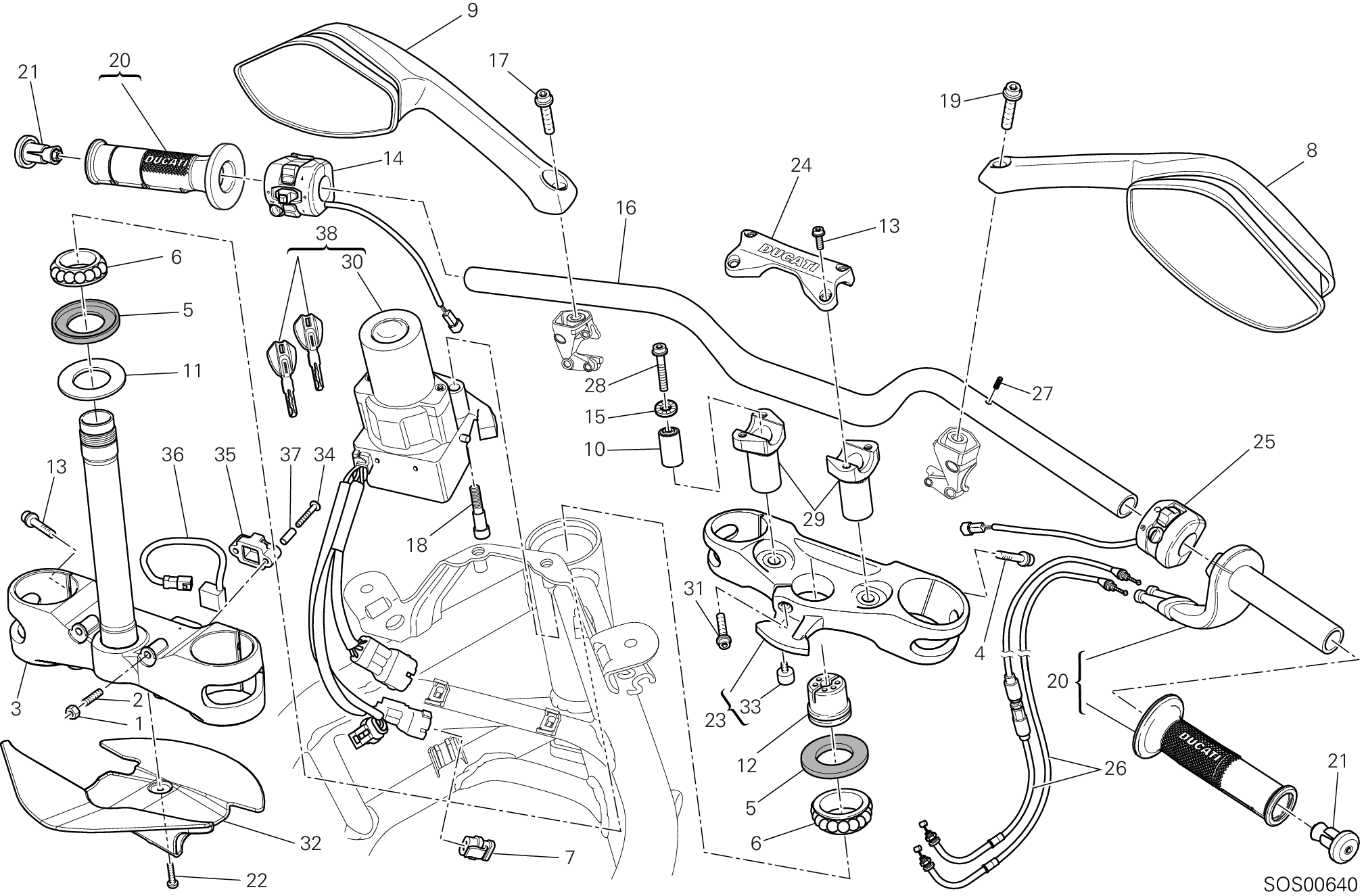

Guidon - 1200 S Pikes Peak 2014

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	74750071A	Ecrou	2
2	77910991B	Vis	2
3	34220731AA	Socle de direction avec pivot	1
4	77156713B	Vis	4
5	93010041B	Bague étanchéité	2
6	70241231A	Roulements direction ntn Sf07A17P	2
7	87210641A	Bouchon connecteur	1
8	52310351A	Rétroviseur droit	1
9	52310341A	Rétroviseur gauche	1
10	70010611A	Antivibration	2
11	85211031A	Rondelle	1
12	70310131A	Écrou supérieur tête direction	1
13	77157278B	Vis tceif M8X30	8
14	65110131A	Commutateur gauche	1
15	85350111A	Rondelle elastique	2
16	36011231AC	Guidon	1
17	77159313B	Vis	1
18	77916281C	Vis special	2
19	77113771B	Vis gauche	1
20	65420291A	Contrôle gaz	1
21	87210691A	Bouchon guidon	2
22	77211091A	Vis tbei M5X12	3
23	34120741C	Tête de direction	1
24	36011131B	Cavalier unique	1
25	65010131D	Deviateur feux droite	1
26	65620722B	Ens. CâBles	1
27	6AN155087	Goupille	2
28	77159418B	Vis M10X1,25X70	2
29	36011141A	Colonne	2
30	28611247B	Commutateur hands free 868 mhz	1
30	28611275B	Commutateur hands free 315 mhz	1
31	77916591A	Vis	1
32	46014122A	Bavette Garde-Boue avant	1
33	82113291B	Pivot	1
34	77240343C	Vis	2
35	8291A891A	Support	1
36	55213351B	Capteur	1
37	71114113AA	Douille	2
38	59820925A	Kit hands free 868 mhz	1
38	59820936A	Kit hands free 315 mhz	1
