Pincez pour zoomer · touchez une pièce

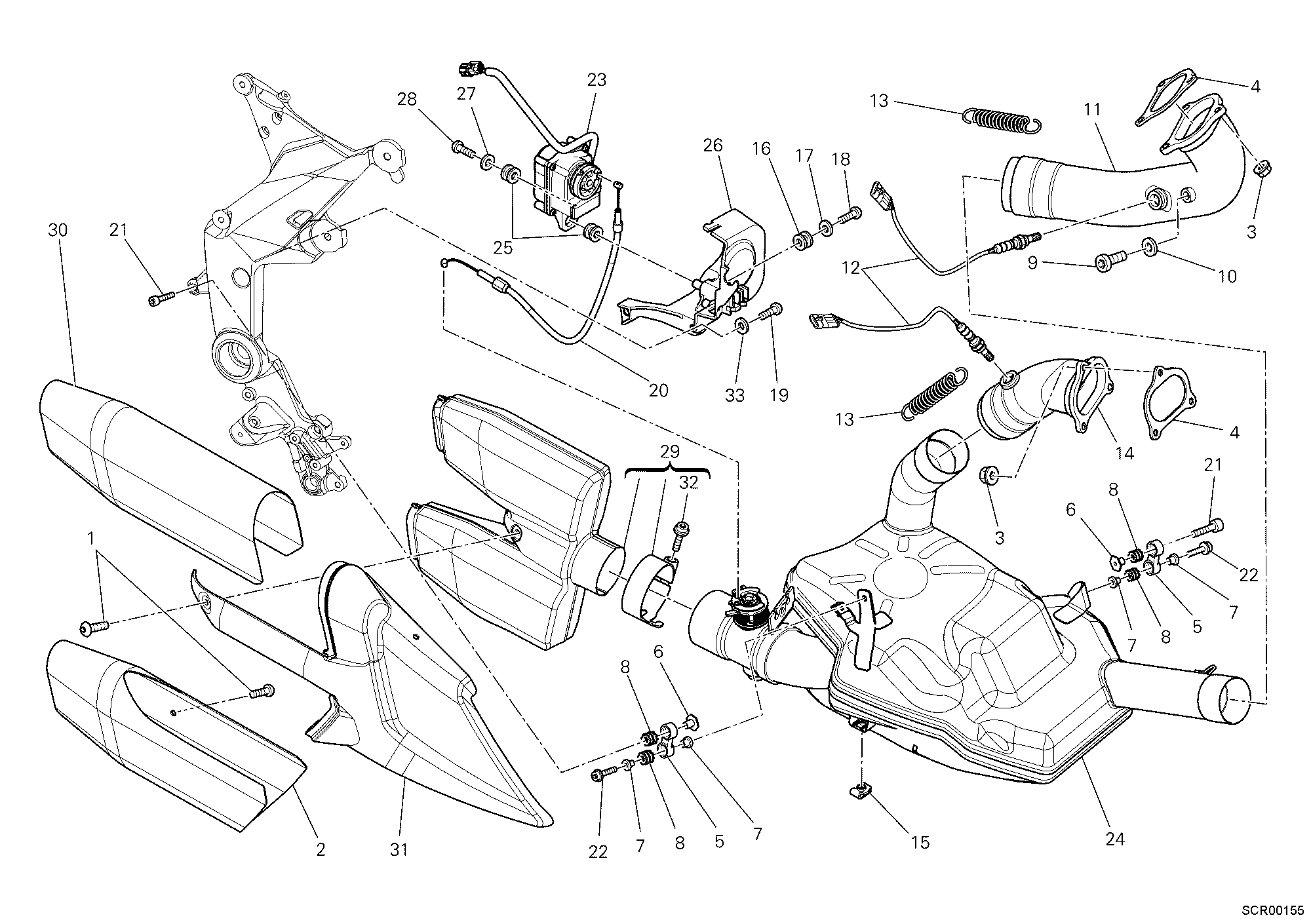

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77213173B | Vis | 7 |
| 2 | 46013972C | Protection silencieux inférieur | 1 |
| 3 | 74810241A | Ecrou | 6 |
| 4 | 79010211A | Joint tuyau échappement | 2 |
| 5 | 57610671A | Support silencieux | 2 |
| 6 | 71011491A | Entretoise | 2 |
| 7 | 71614141A | Entretoise 6,25X10X5,75 | 4 |
| 8 | 76410241A | Joint en caoutchouc Anti-Vibration | 4 |
| 9 | 78020011A | Bouchon complète | 2 |
| 10 | 85250241A | Rondelle 10X14X1 | 2 |
| 11 | 57012841A | Tuyau échappement horizontal | 1 |
| 12 | 55212092A | Sonde lambda | 2 |
| 13 | 79910485A | Ressort échappement long | 2 |
| 14 | 57112711B | Tuyau échappement vertical | 1 |
| 15 | 85040551A | Fixation rapide | 5 |
| 16 | 76410901A | Caoutchouc | 1 |
| 17 | 71610221B | Entretoise | 1 |
| 18 | 77240458C | Vis | 1 |
| 19 | 77914271A | Vis | 1 |
| 20 | 73210291D | Câble moteur soupape échappement | 1 |
| 21 | 77156658B | Vis tceif M6X16 | 2 |
| 22 | 77156688B | Vis tceif | 2 |
| 23 | 59340392A | Moteur électrique soupape échappement | 1 |
| 24 | 57313051M | Raccord | 1 |
| 24 | 57313051N | Raccord | 1 |
| 25 | 76411301A | Caoutchouc | 2 |
| 26 | 82919981A | Support | 1 |
| 27 | 85241731A | Rondelle 5.5X20X1.5 | 1 |
| 28 | 77440071A | Vis taraud M4.5X12 | 1 |
| 29 | 57313151C | Silencieux | 1 |
| 30 | 46013982B | Cache échappement supérieur | 1 |
| 31 | 46023963C | Cache échappement | 1 |
| 32 | 77157278B | Vis tceif M8X30 | 1 |
| 33 | 85211861A | Rondelle 6,4X16X0,5 | 1 |
