Pincez pour zoomer · touchez une pièce

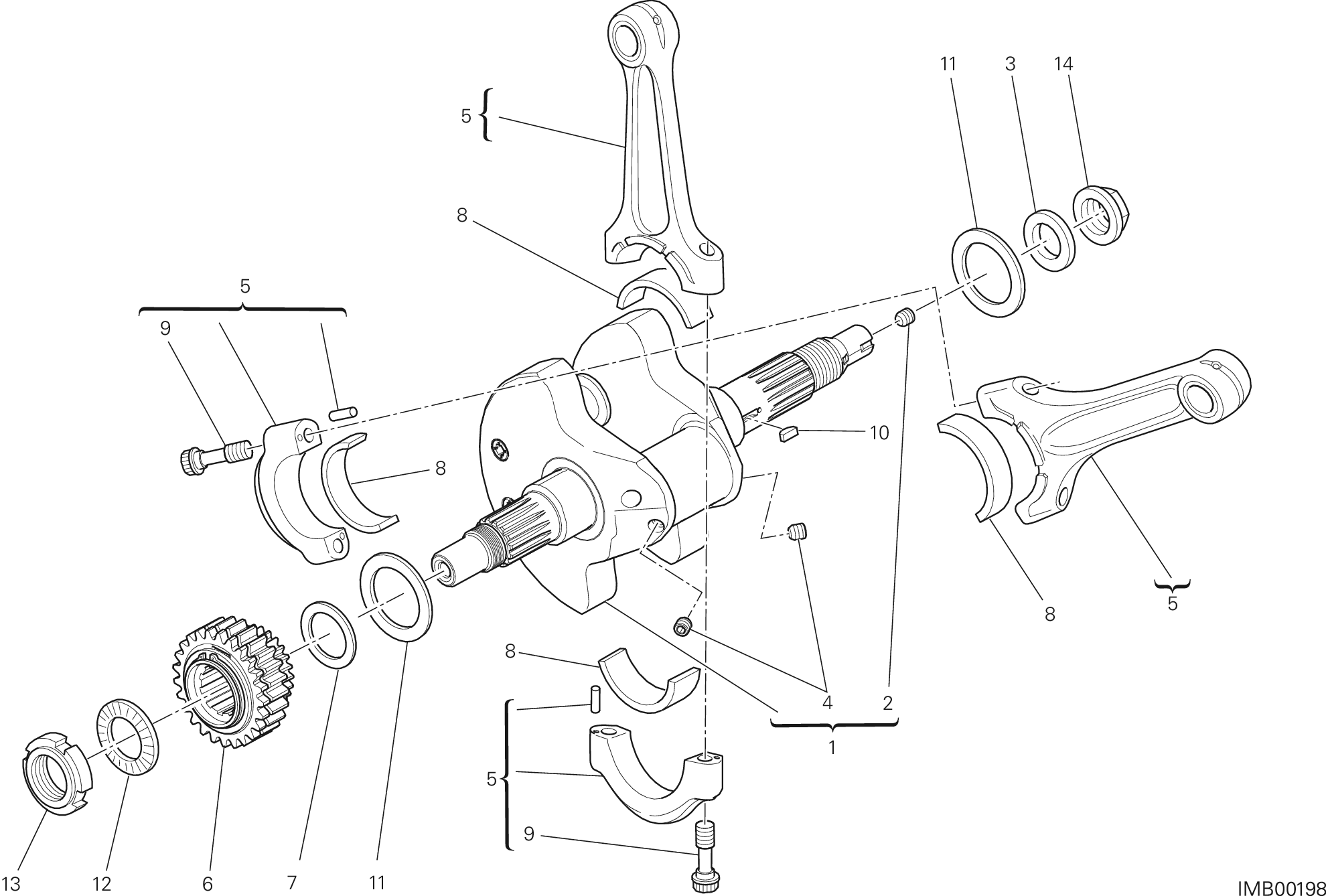

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14621863BR | Arbre moteur comp. | 1 |
| 2 | 77911092A | Vis special | 1 |
| 3 | 85212691A | Rondelle | 1 |
| 4 | 77915471A | Vis sans tête filetée stei M8X8 | 2 |
| 5 | 15620671CA | Bielle complète Bleu/Jaune | 2 |
| 5 | 15620671CB | Bielle complète Vert/Rouge | 2 |
| 5 | 15620671CC | Bielle complète Bianco/Nero | 2 |
| 6 | 17021251A | Pignon transmission primaire | 1 |
| 7 | 71011691A | Entretoise | 1 |
| 8 | 11210122AB | Coussinet de bielle bleu | 4 |
| 8 | 11210122AC | Coussinet de bielle jaune | 4 |
| 9 | 77914043B | Vis, chapeau bielle | 4 |
| 10 | 68010131A | Clavette, Demi-Lune woodruff 4X5X10 | 1 |
| 11 | 85212881D | Rondelle de butée 50X35X2.05 | 2 |
| 12 | 85140051A | Rosette de sécurité | 1 |
| 13 | 75011561A | Embout | 1 |
| 14 | 75010121D | Écrou, special | 1 |
