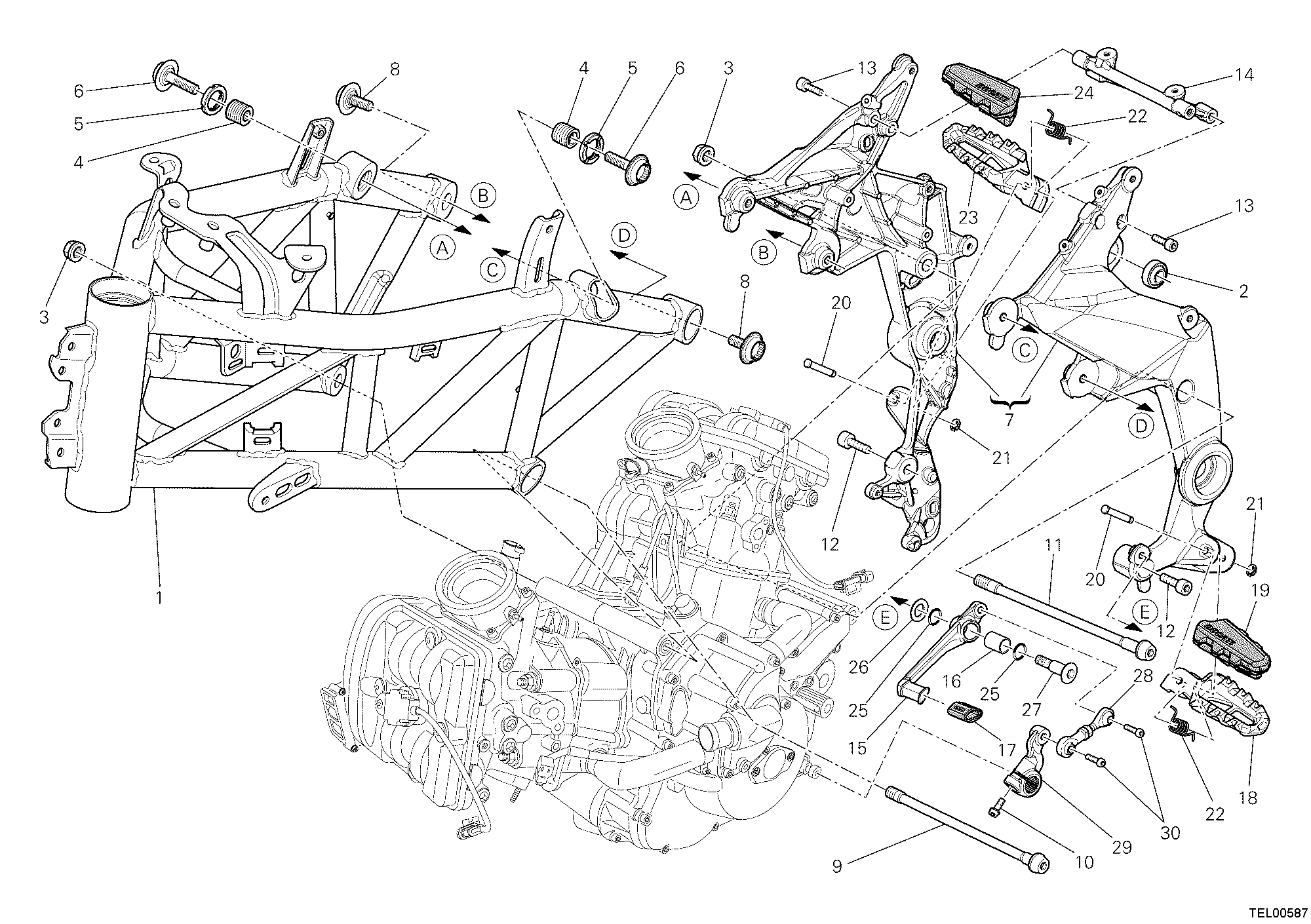

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47022031BK | Cadre gris | 1 |
| 2 | 84840111A | Joint à rotule | 1 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 77915851A | Vis sans tête filetée | 2 |
| 5 | 70310511A | Embout | 2 |
| 6 | 77915841C | Vis speciale avant | 2 |
| 7 | 69926201A | Jeu plaque cadre | 1 |
| 8 | 77916161C | Vis speciale arrière | 2 |
| 9 | 77914842B | Pivot | 1 |
| 10 | 77156668B | Vis tceif M6X18 | 1 |
| 11 | 77916151A | Vis special | 1 |
| 12 | 77151558B | Vis | 2 |
| 13 | 77157268C | Vis | 4 |
| 14 | 83015571A | Étrier arrière | 1 |
| 15 | 45612041A | Levier de commande vitesses | 1 |
| 16 | 71210341A | Douille | 1 |
| 17 | 76411322A | Caoutchouc | 1 |
| 18 | 46410601AA | Repose-Pieds gauche | 1 |
| 19 | 76510031A | Couvre-Repose-Pied en caoutchouc gauche | 1 |
| 20 | 82110681B | Pivot Repose-Pieds | 2 |
| 21 | 88450031A | Circlip benzing din 6799 | 2 |
| 22 | 79914991A | Ressort Repose-Pieds | 2 |
| 23 | 46410591AA | Repose-Pieds droit | 1 |
| 24 | 76510021A | Couvre-Repose-Pied en caoutchouc droite | 1 |
| 25 | 88641161A | Joint torique | 2 |
| 26 | 85211511A | Rondelle | 1 |
| 27 | 82111701B | Pivot | 2 |
| 28 | 84840401A | Tige commande sélecteur | 1 |
| 29 | 45612051A | Levier commande cangement | 1 |
| 30 | 77550271A | Vis | 2 |
