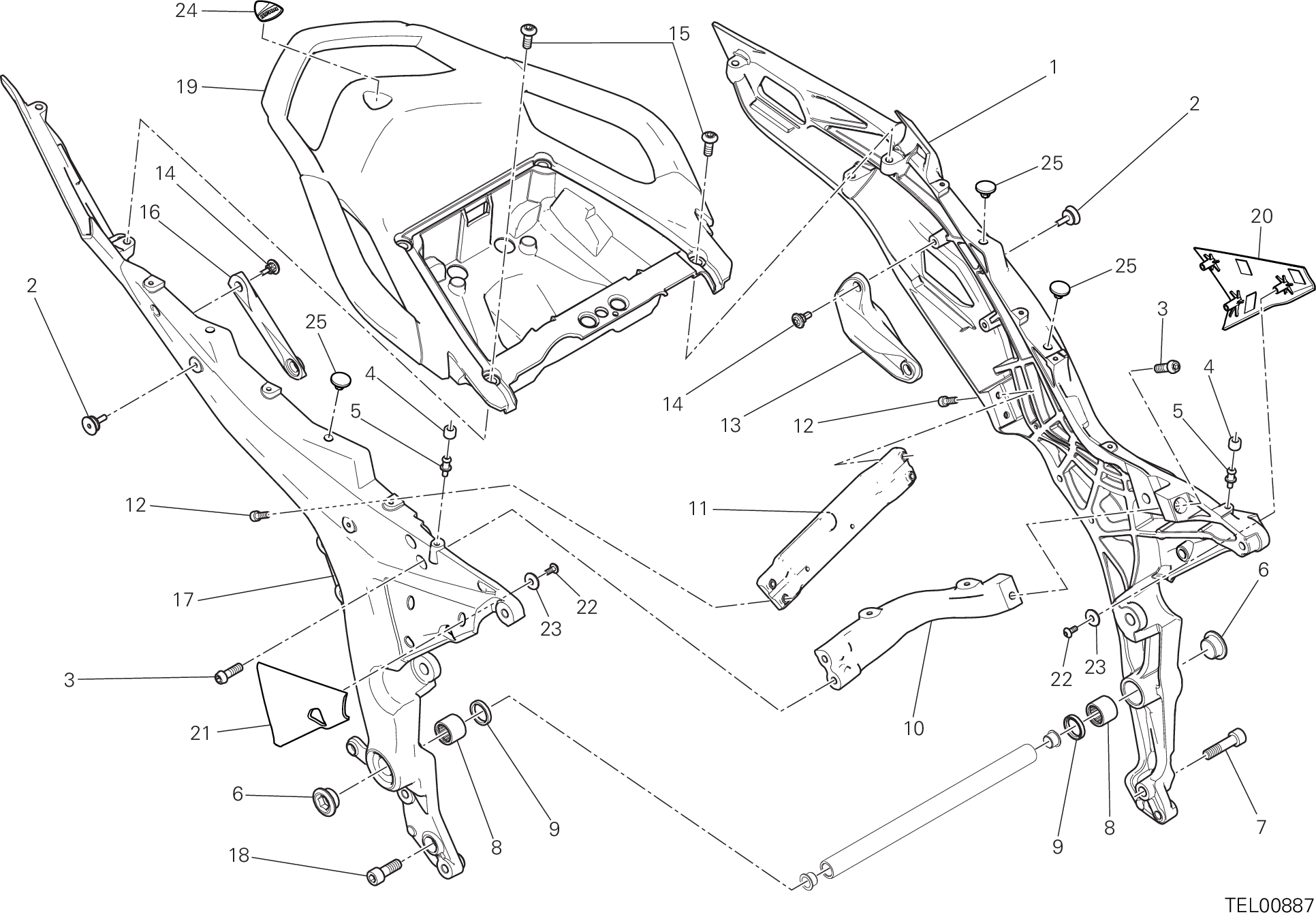

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47110511CA | Cadre arrière gauche | 1 |
| 2 | 77919221AA | Vis special | 4 |
| 3 | 77157258B | Vis tceif M8X25 | 3 |
| 4 | 76412071A | Caoutchouc | 2 |
| 5 | 77919171AA | Vis special | 2 |
| 6 | 87311391AA | Bouchon fileté | 2 |
| 7 | 77151588B | Vis | 1 |
| 8 | 70140491A | Roulement à aiguilles | 2 |
| 9 | 93041271A | Bague étanchéité 20X26X4 | 2 |
| 10 | 83019391AA | Bride avant | 1 |
| 11 | 83019381AA | Support | 1 |
| 12 | 77150668B | Vis tcei M6X18 | 4 |
| 13 | 8291D812A | Bride avant trousse gauche | 1 |
| 14 | 77211071B | Vis special | 4 |
| 15 | 77211082B | Vis special | 6 |
| 16 | 8291D802A | Bride avant trousse droite | 1 |
| 17 | 47110521CA | Cadre arrière droit | 1 |
| 18 | 77151558B | Vis | 1 |
| 19 | 55910161B | Poignée arrière | 1 |
| 20 | 4601D072A | Pare-Chaleur gauche | 1 |
| 21 | 4601D062A | Pare-Chaleur droit | 1 |
| 22 | 77440251A | Vis | 6 |
| 23 | 85213751AA | Rosette | 6 |
| 24 | 43819301A | Decalcomanie Ducati | 1 |
| 25 | 86612111A | Caoutchouc support selle | 4 |
