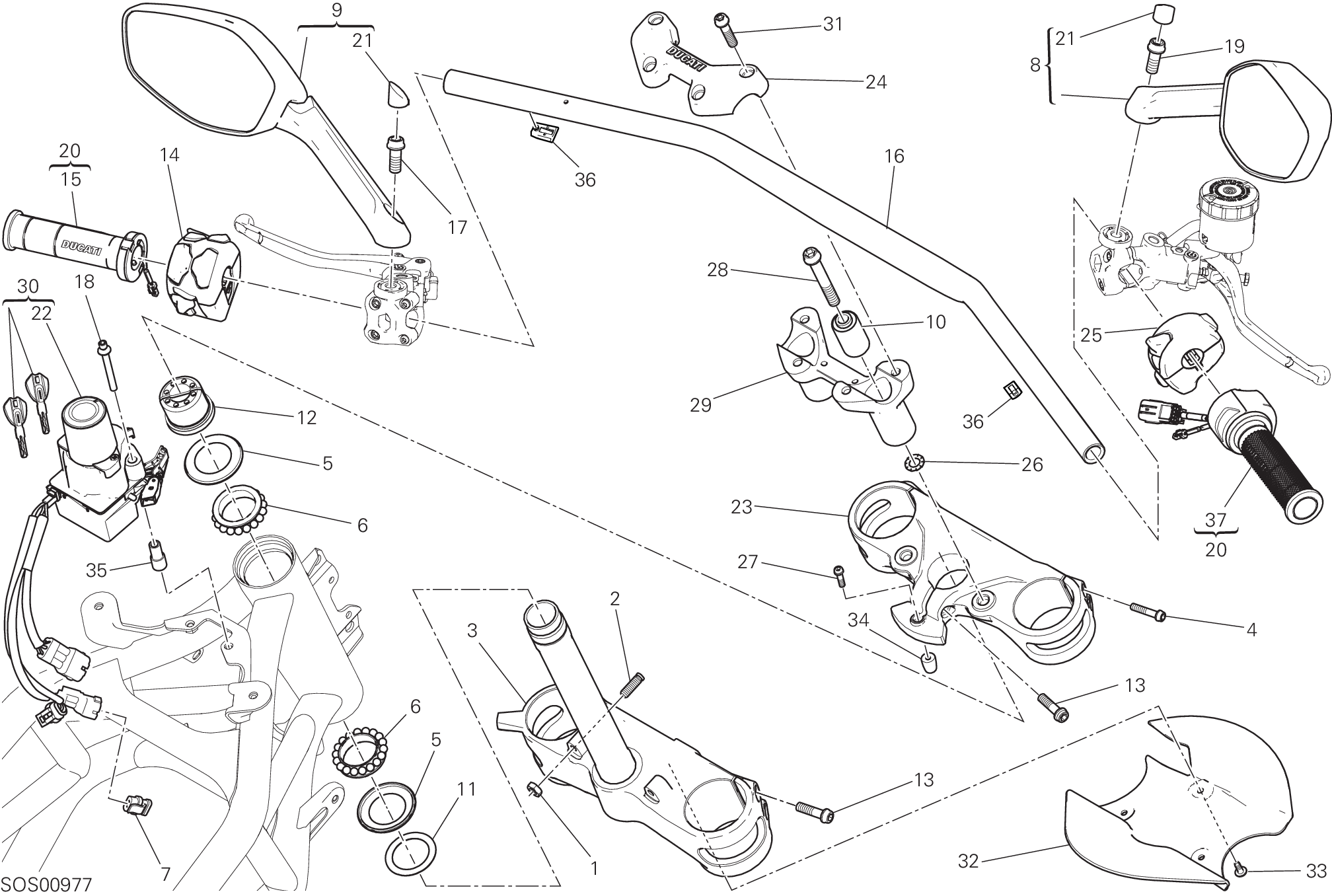

Guidon - 1200 Touring 2015

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	74750071A	Ecrou	2
2	77910991B	Vis	2
3	34221141AA	Base di sterzo	1
4	77156718B	Vis tceif	4
5	93010041B	Bague étanchéité	2
6	70241232A	Roulements direction ntn Sf07A17P	2
7	87210641A	Bouchon connecteur	1
8	52310462B	Rétroviseur droit	1
9	52310472B	Rétroviseur gauche	1
10	70011131A	Antivibration	2
11	85211031AB	Rosette	1
12	70310131A	Écrou supérieur tête direction	1
13	77157278B	Vis tceif M8X30	5
14	65110212D	Commutateur gauche	1
15	36110122C	Poignée gauche	1
16	36015382AA	Guidon	1
17	77159313B	Vis	1
18	77919202AA	Vis special	2
19	77113771B	Vis gauche	1
20	66020084D	Contrôle gaz	1
21	87240941A	Bouchon	2
22	38510742B	Commutateur hands free 868 mhz	1
22	38510761B	Commutateur hands free 315 mhz	1
23	34111671AA	Tête de direction	1
24	36011781AA	Cavalier guidon, supérieur	1
25	65010212C	Commutateur droit	1
26	85350111A	Rondelle elastique	2
27	77156438B	Vis	1
28	77159414B	Vis	2
29	36011792AA	Cavalier guidon, inférieur	1
30	59821471H	Kit hands free 868 mhz	1
30	59821472H	Kit hands free 868 mhz	1
30	59821502G	Kit hands free 315 mhz	1
31	77157288B	Vis tceif M8X35	4
32	4601C522A	Bavette Garde-Boue	1
33	77211091A	Vis tbei M5X12	3
34	82115061A	Pivot	1
35	71614913AA	Entretoise	2
36	83040071A	Jonc	2
37	66010064D	Poignée chauffante droite	1
