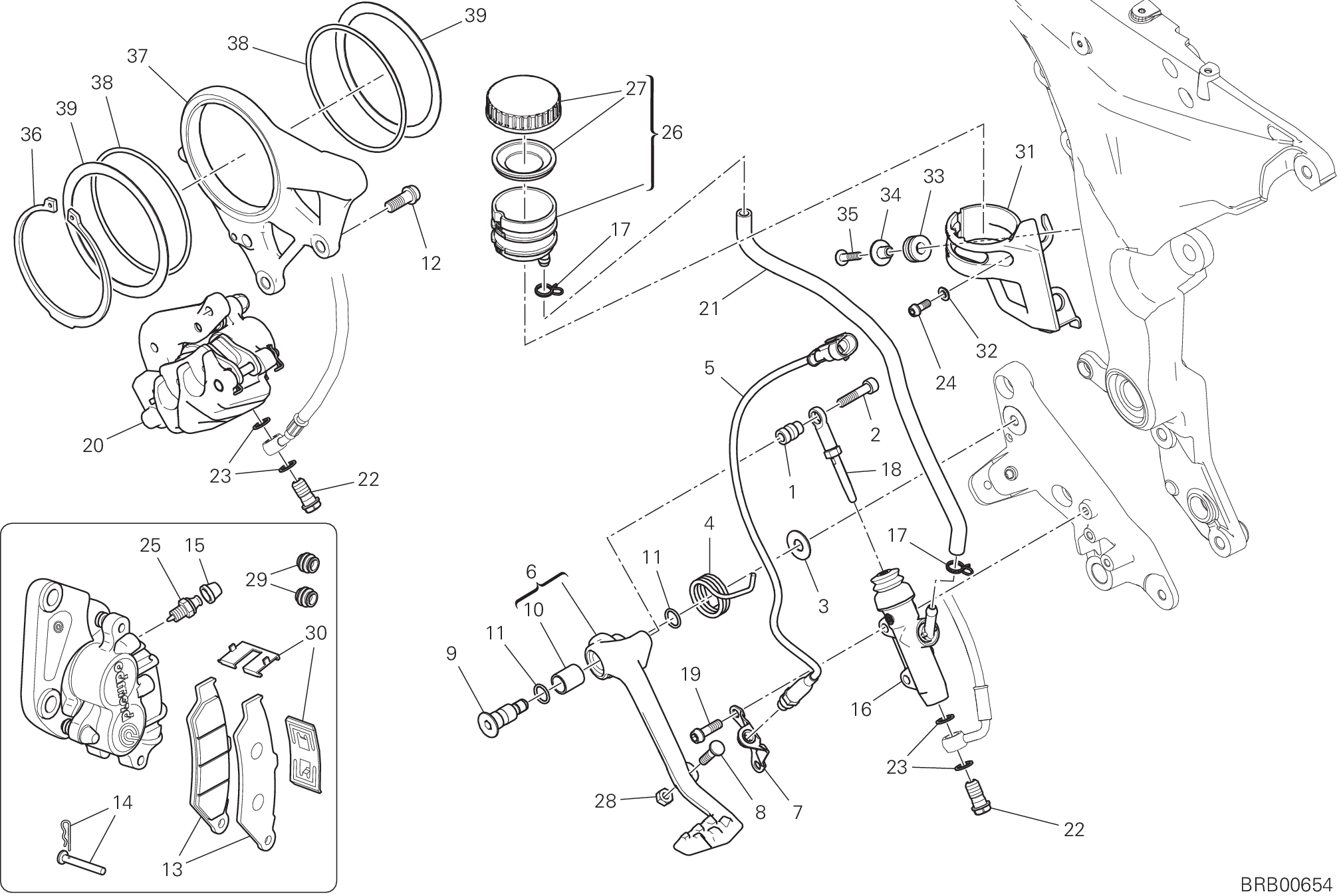

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82113311A | Entretoise | 1 |
| 2 | 77150708B | Vis | 1 |
| 3 | 85211511A | Rondelle | 1 |
| 4 | 79915881AA | Ressort | 1 |
| 5 | 53940034B | Interrupteur stop arrière | 1 |
| 6 | 45720771BA | Pédale frein arrière | 1 |
| 7 | 47317902AA | Equerre | 1 |
| 8 | 77912371B | Vis | 1 |
| 9 | 82111701CA | Pivot | 1 |
| 10 | 71210341A | Douille | 1 |
| 11 | 88641161A | Joint torique | 2 |
| 12 | 77157238B | Vis tceif M8X20 | 2 |
| 13 | 61341161A | Jeu plaquettes frein arrière | 1 |
| 14 | 61240311A | Pivot plaquette frein | 1 |
| 15 | 61240052A | Pare-Poussiere | 1 |
| 16 | 62540311B | Pompe frein arrière | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 11723581A | Tige maître cylindre | 1 |
| 19 | 77156678B | Vis tceif M6X20 | 2 |
| 20 | 61140451A | Étrier frein arrière | 1 |
| 21 | 87711541A | Tuyau | 1 |
| 22 | 77913662AB | Vis special | 2 |
| 23 | 85250241A | Rondelle 10X14X1 | 4 |
| 24 | 77156393B | Vis M5X12 | 1 |
| 25 | 63140261A | Soupape vidange | 1 |
| 26 | 58540151A | Réservoir liquide freins | 1 |
| 27 | 89340111A | Bouchon | 1 |
| 28 | 74750031A | Écrou M6 | 1 |
| 29 | 61240301A | Pare poussiere | 1 |
| 30 | 61241181A | Ressort | 1 |
| 31 | 8291D391A | Appui réservoir arrière | 1 |
| 32 | 71614081A | Entretoise 5X6.6X1.5 | 1 |
| 33 | 76411141A | Joint en caoutchouc Anti-Vibration | 2 |
| 34 | 71614102AB | Entretoise | 2 |
| 35 | 77240308C | Vis | 2 |
| 36 | 88440511A | Circlip 85X3 | 1 |
| 37 | 82510561AA | Plaque Porte-Pince Abs | 1 |
| 38 | 88641241A | Joint torique 89.5X3 | 2 |
| 39 | 85212171A | Rondelle 85.5X101X1 | 2 |
