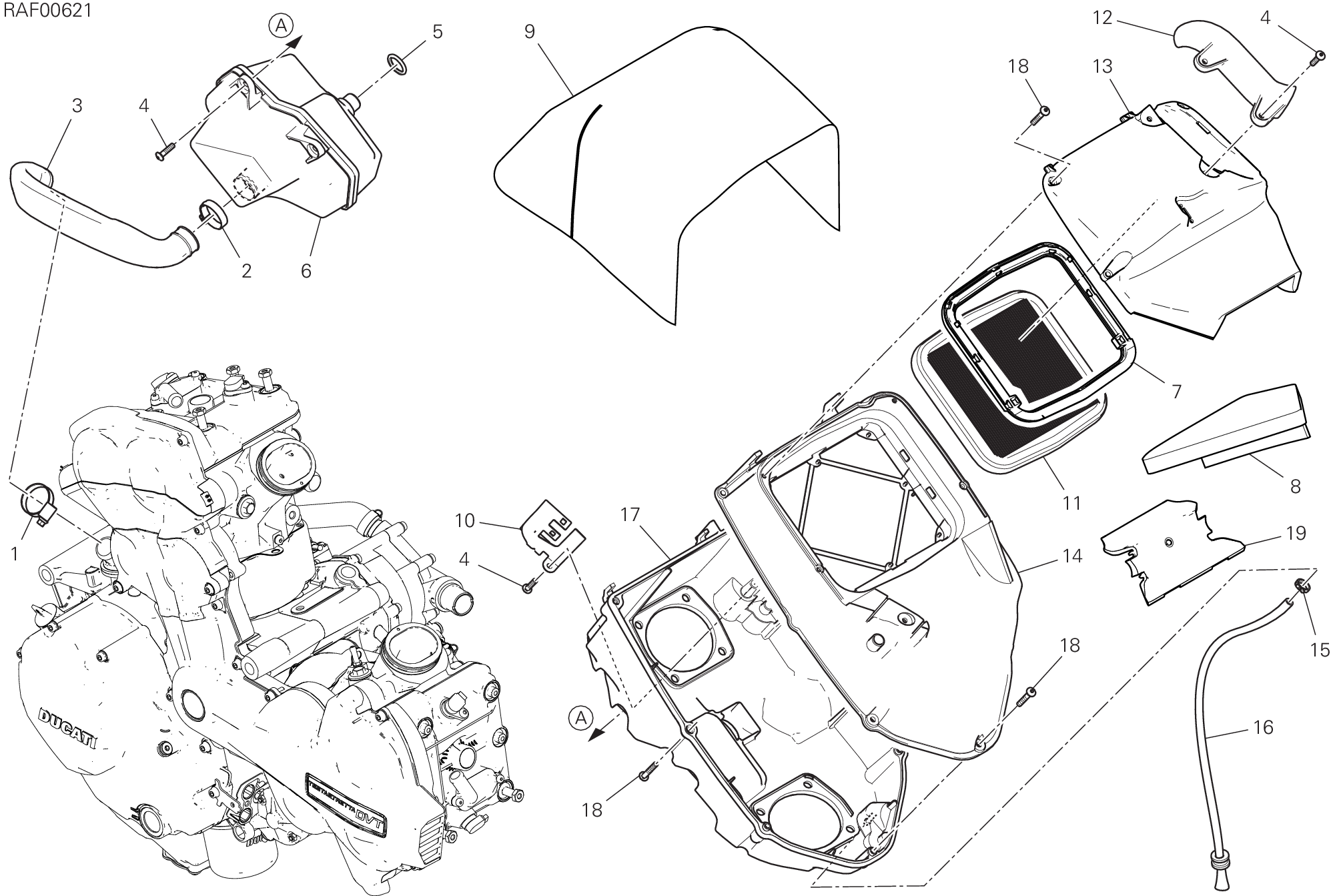

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74141861A | Collier 20-32 mm | 1 |
| 2 | 74141651A | Collier | 1 |
| 3 | 87611291A | Tuyau Blow-By | 1 |
| 4 | 77440321A | Vis taraud | 5 |
| 5 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 6 | 58510921A | Réservoir de purge | 1 |
| 7 | 7131B841A | Entretoise | 1 |
| 8 | 48611081A | Panneau insonorisant | 1 |
| 9 | 48610992A | Couvercle | 1 |
| 10 | 83019941AA | Support connecteur | 1 |
| 11 | 42610341B | Filtre à air | 1 |
| 12 | 24714951A | Couvercle, faisceau fils | 1 |
| 13 | 24714932A | Couvercle airbox supérieur | 1 |
| 14 | 44217731A | Boîte filtre à air supérieur | 1 |
| 15 | 74140651A | Fascetta 11-7 mm | 1 |
| 16 | 59018141A | Tuyau drainage airbox | 1 |
| 17 | 44218842A | Boîte à filtre inférieure | 1 |
| 18 | 77440121A | Vis | 11 |
| 19 | 78811801A | Joint boîte à Air-Reservoir | 1 |
