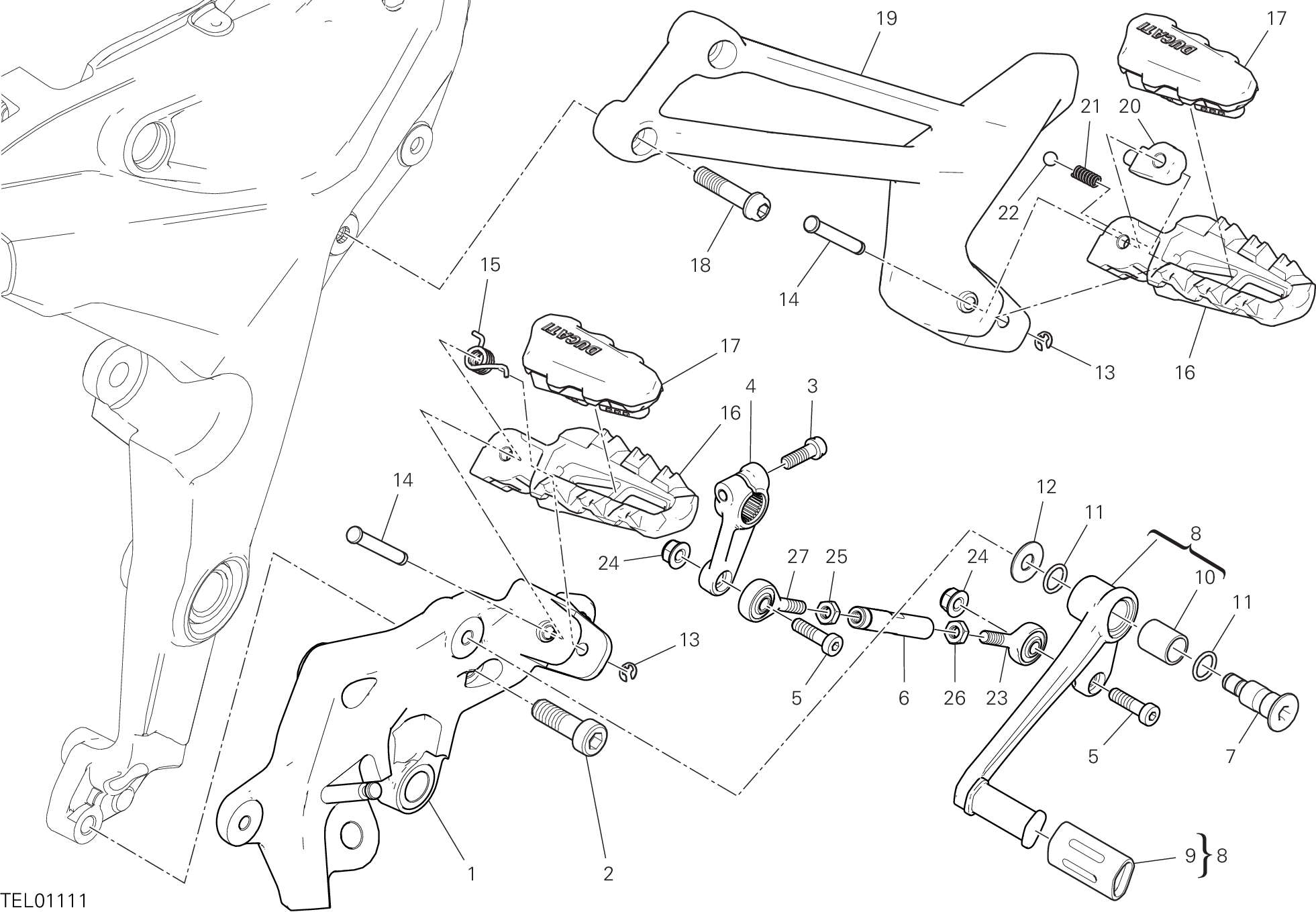

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82423341AA | Plaque G. avant | 1 |
| 2 | 77351568C | Vis | 2 |
| 3 | 77156668B | Vis tceif M6X18 | 1 |
| 4 | 45612372AA | Levier commande cangement | 1 |
| 5 | 77156688B | Vis tceif | 2 |
| 6 | 11711871AA | Asta rinvio cambio | 1 |
| 7 | 82111701CA | Pivot | 1 |
| 8 | 45622362AA | Levier de commande vitesses | 1 |
| 9 | 76411321C | Caoutchouc | 1 |
| 10 | 71210341A | Douille | 1 |
| 11 | 88641161A | Joint torique | 2 |
| 12 | 85211511A | Rondelle | 1 |
| 13 | 88450021A | Anneau arrêt | 2 |
| 14 | 82115212AA | Pivot Repose-Pieds | 2 |
| 15 | 79914991A | Ressort Repose-Pieds | 1 |
| 16 | 46410601AA | Repose-Pieds gauche | 2 |
| 17 | 76510031A | Couvre-Repose-Pied en caoutchouc gauche | 2 |
| 18 | 77157283B | Vis tceif M8X35 8,8 | 2 |
| 19 | 82412631AA | Plaque G. arrière | 1 |
| 20 | 69610201A | Bloque-Ressort | 1 |
| 21 | 79910241A | Ressort | 1 |
| 22 | 84740021A | Bille | 1 |
| 23 | 84850021A | Joint à rotule droit | 1 |
| 24 | 74941118B | Écrou M6 | 2 |
| 25 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 26 | 74750101A | Écrou M6 | 1 |
| 27 | 84850011A | Joint à rotule gauche | 1 |
