Pincez pour zoomer · touchez une pièce

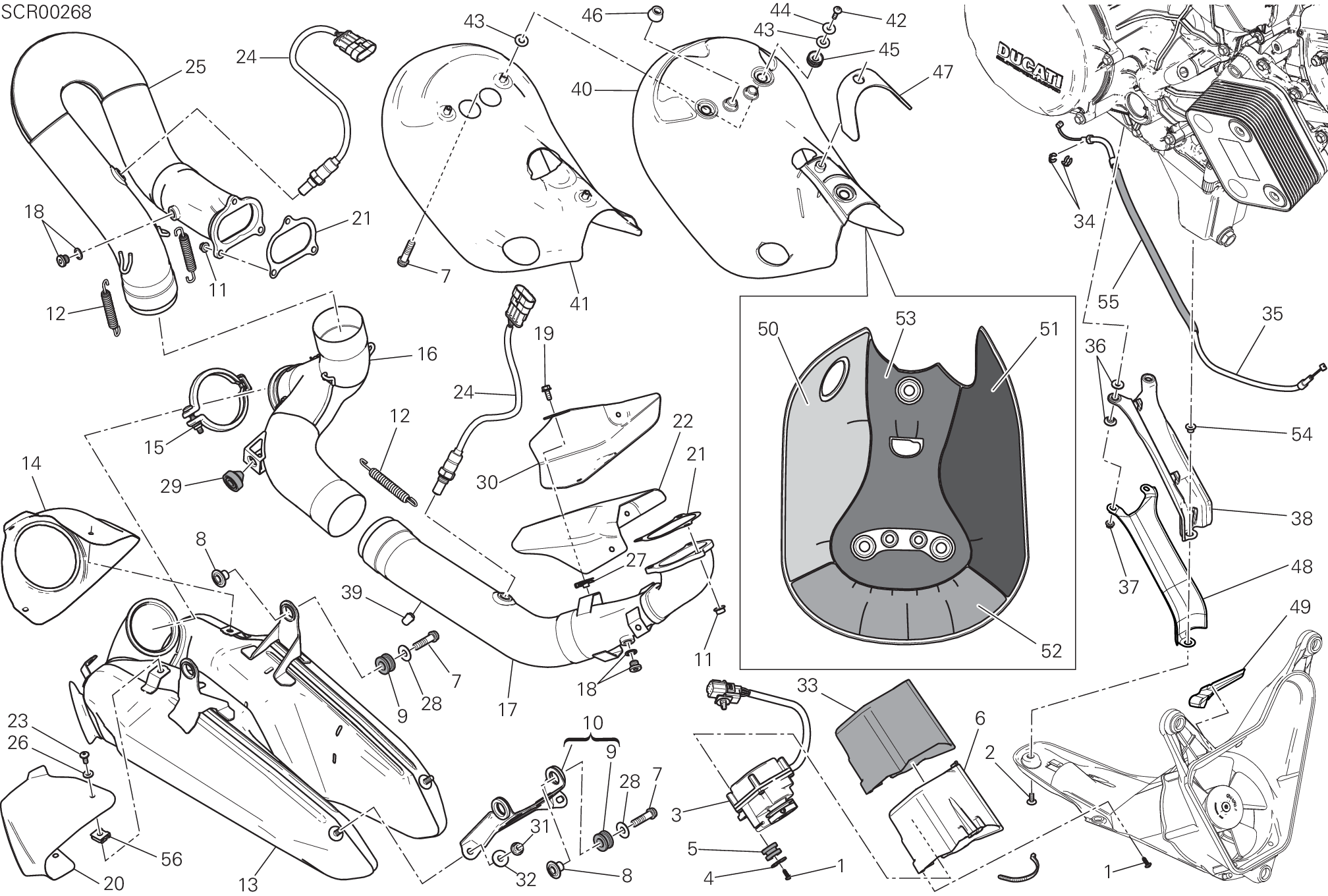

56 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77440203C | Vis | 6 |
| 2 | 77244203B | Vis | 1 |
| 3 | 59340393A | Moteur électrique soupape échappement | 1 |
| 4 | 85213111AA | Rondelle | 2 |
| 5 | 76411301A | Caoutchouc | 2 |
| 6 | 46015262A | Couvercle moteur électrique soupape échappement | 1 |
| 7 | 77157278B | Vis tceif M8X30 | 6 |
| 8 | 71614391AA | Entretoise | 4 |
| 9 | 76411481A | Caoutchouc | 4 |
| 10 | 830P6513BA | Bride avant | 1 |
| 11 | 74810241A | Ecrou | 6 |
| 12 | 79912632A | Ressort ancrage tuyau D'Echappement | 3 |
| 13 | 57413864AA | Silencieux complet | 1 |
| 14 | 46016492A | Calotte gauche | 1 |
| 15 | 74142511A | Connector comp, exhaust pipe | 1 |
| 16 | 57014464B | Tuyau échappement central | 1 |
| 17 | 57014452A | Tuyau D'Echappement horizontal | 1 |
| 18 | 78020011A | Bouchon complète | 2 |
| 19 | 77250728B | Vis tef M5X12 | 4 |
| 20 | 46016502A | Calotte droit | 1 |
| 21 | 79010231B | Joint tuyau échappement | 2 |
| 22 | 46015331BA | Pare-Chaleur horizontal | 1 |
| 23 | 77244178B | Vis | 6 |
| 24 | 55212092A | Sonde lambda | 2 |
| 25 | 57114424B | Tuyau échappement vertical | 1 |
| 26 | 85213081A | Rondelle | 6 |
| 27 | 85044691A | Fixation rapide | 4 |
| 28 | 85210532A | Rondelle 8.2X20X1 | 4 |
| 29 | 86611001B | Tampon | 1 |
| 30 | 46015781AA | Protection horizontale | 1 |
| 31 | 74810361A | Ecrou | 2 |
| 32 | 85250291A | Rondelle | 2 |
| 33 | 46015743A | Protection thermique moteur électrique soupape échappement | 1 |
| 34 | 88450031A | Circlip benzing din 6799 | 2 |
| 35 | 73210331B | Câble moteur soupape D'Echappement | 1 |
| 36 | 71614071A | Entretoise 5.2X8.4X2 | 4 |
| 37 | 74841091AA | Ecrou | 4 |
| 38 | 46015393A | Pare-Chaleur inférieur | 1 |
| 39 | 76412211A | Caoutchouc | 1 |
| 40 | 4601B331B | Pare-Chaleur supérieur | 1 |
| 41 | 46016513A | Pare-Chaleur inférieur | 1 |
| 42 | 77240243C | Vis tbeif M5X8 | 3 |
| 43 | 85640121A | Rosette | 6 |
| 44 | 85213002A | Rondelle | 3 |
| 45 | 76411821A | Joint en caoutchouc Anti-Vibration | 3 |
| 46 | 71614961AA | Entretoise | 1 |
| 47 | 86612041A | Tampon inférieur | 1 |
| 48 | 4601B361A | Protection thermique inférieur | 1 |
| 49 | 46016661A | Protection thermique estrattore | 1 |
| 50 | 46016581A | Protection.à reflexion thermique droit | 1 |
| 51 | 46016571A | Protection.à reflexion thermique gauche | 1 |
| 52 | 46016591A | Protection.à reflexion thermique (arrière) | 1 |
| 53 | 4601B341A | Protection.à reflexion thermique verticale | 1 |
| 54 | 71615111AA | Entretoise | 1 |
| 55 | 87712141A | Gaine de protection | 1 |
| 56 | 85042301A | Fixation rapide | 6 |
