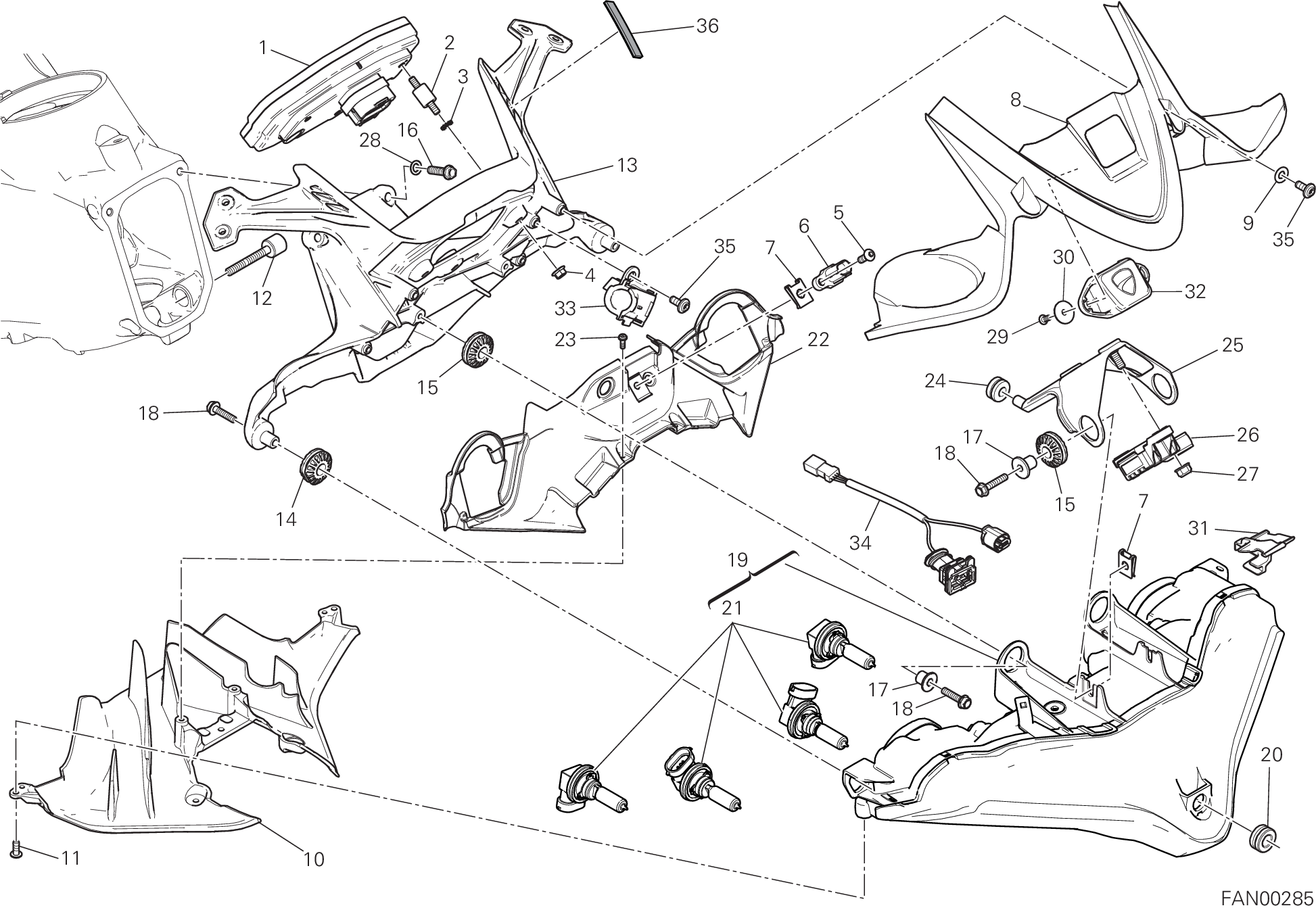

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 40611161D | Tableau de bord | 1 |
| 2 | 70010431A | Silentbloc | 3 |
| 3 | 46240461A | Rondelle elastique | 3 |
| 4 | 74840381A | Écrou M5 | 3 |
| 5 | 77510041A | Vis tbei M5X14 | 1 |
| 6 | 55241581A | Capteur température air | 1 |
| 7 | 85040551A | Fixation rapide | 3 |
| 8 | 4601D031A | Couvercle tableau bord | 1 |
| 9 | 85250551A | Rondelle 5,3X10X1 iso7089 | 4 |
| 10 | 48411302A | Convoyeur D'Air | 1 |
| 11 | 77550221A | Vis tbei M4X10 | 5 |
| 12 | 77916821BA | Vis special | 1 |
| 13 | 8291E183AA | Support feu avant | 1 |
| 14 | 76411641A | Caoutchouch siège | 2 |
| 15 | 76411361A | Joint en caoutchouc Anti-Vibration | 4 |
| 16 | 77251018B | Vis tef M6X20 | 2 |
| 17 | 71614381AA | Entretoise | 4 |
| 18 | 77250788B | Vis | 6 |
| 19 | 52010331B | Projecteur avant avant | 1 |
| 20 | 76410901A | Caoutchouc | 1 |
| 21 | 39040201A | Ampoule 12V 55W | 4 |
| 22 | 24714331B | Couvercle convoyeur D'Air | 1 |
| 23 | 77440101A | Vis taraud 3.5X10 | 4 |
| 24 | 76410291A | Caoutchouc | 1 |
| 25 | 8291E052A | Equerre | 1 |
| 26 | 38540071A | Piattaforma inerziale | 1 |
| 27 | 74941118B | Écrou M6 | 2 |
| 28 | 85250271A | Rondelle 6.2X12X1 | 2 |
| 29 | 77510161A | Vis | 2 |
| 30 | 85210901B | Rosette | 2 |
| 31 | 8291E501A | Guide câble | 1 |
| 32 | 87211021A | Bouchon | 1 |
| 33 | 8291E511A | Guide câble | 1 |
| 34 | 5101A601A | Câblage électrique | 1 |
| 35 | 77244173B | Vis tbei M5X12 | 5 |
| 36 | 78811521A | Tampon caoutchouc decalcomanie | 2 |
