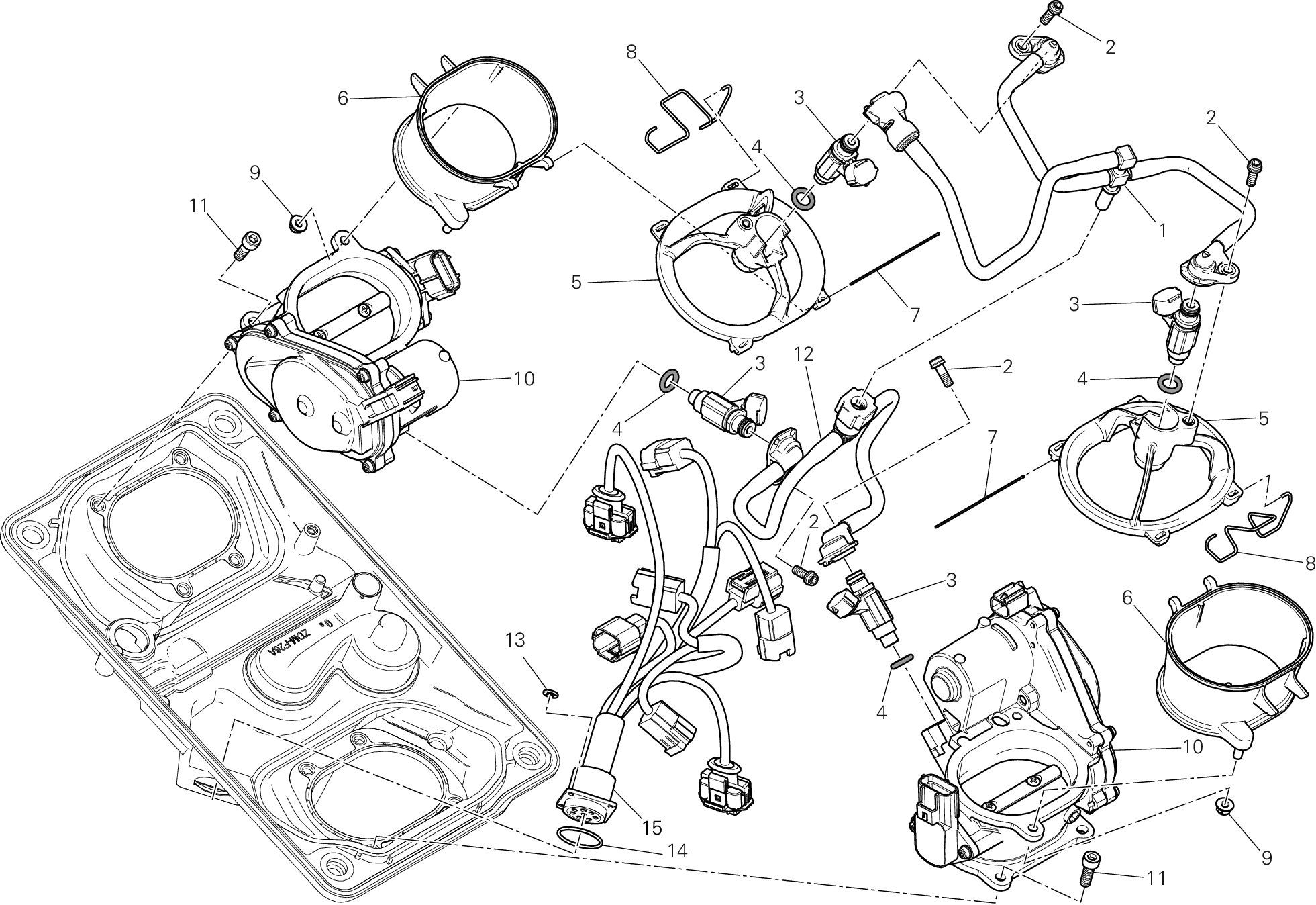

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59023513A | Tour parcours tuyaux complet supérieur | 1 |
| 2 | 77156408B | Vis tceif M5X14 | 4 |
| 3 | 28040331A | Injector | 4 |
| 4 | 88610961A | Joint D'Etancheite | 4 |
| 5 | 13510371B | Support injecteur supérieur | 2 |
| 6 | 13510362B | Manchon | 2 |
| 7 | 79915421B | Pivot | 2 |
| 8 | 79915432B | Ressort | 2 |
| 9 | 74810351B | Ecrou | 4 |
| 10 | 28240893A | Corps papillon | 2 |
| 11 | 77150668B | Vis tcei M6X18 | 8 |
| 12 | 59023533A | Tour parcours tuyaux complet inférieur | 1 |
| 13 | 85041811A | Couronne | 4 |
| 14 | 88642061A | Bague D'Etancheite | 1 |
| 15 | 51017731D | Câblage D'Injection | 1 |
