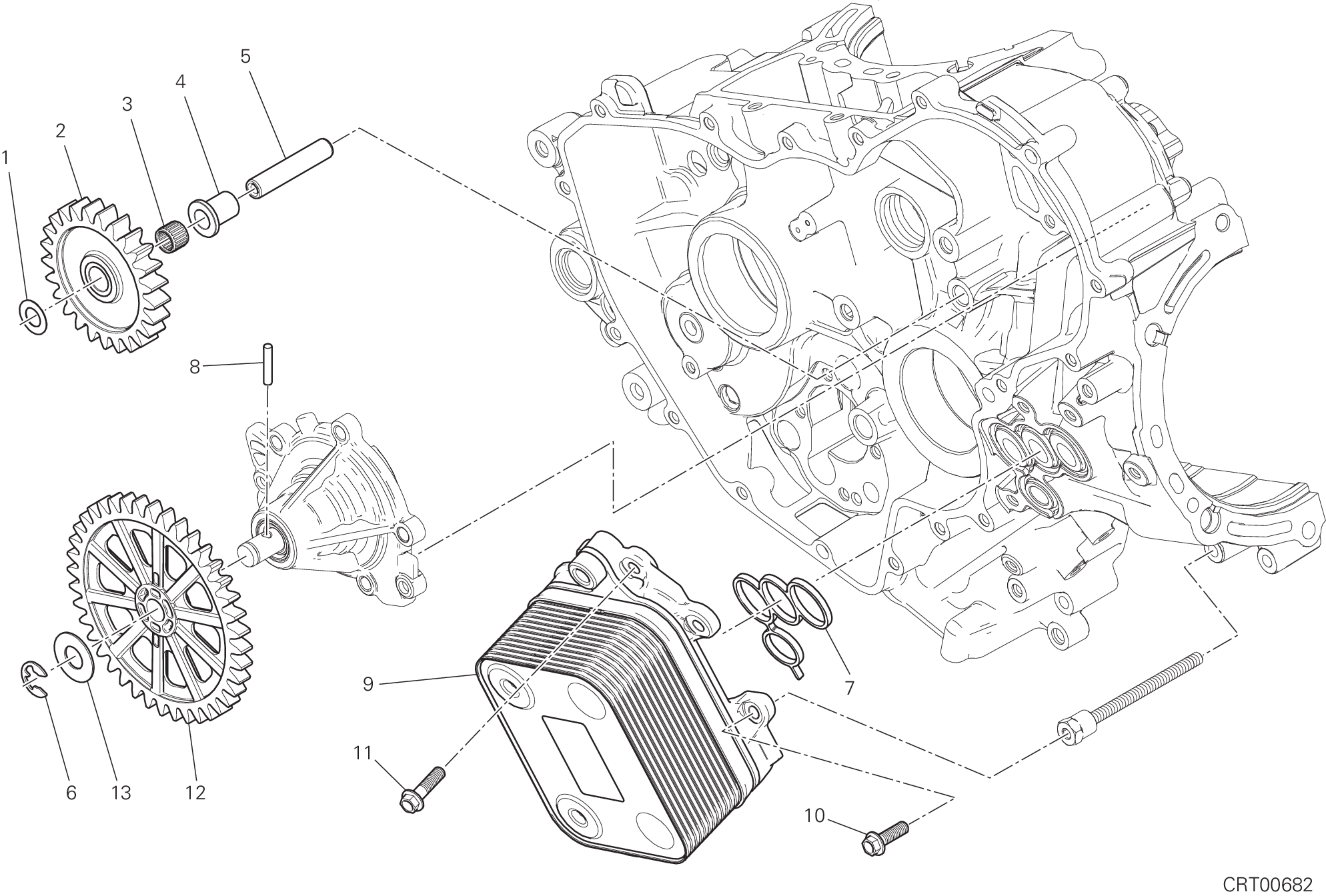

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 064770010 | Rondelle butée | 1 |
| 2 | 17410511A | Engrenage pompe | 1 |
| 3 | 70140361A | Roulement à rouleaux | 1 |
| 4 | 71113222A | Douille | 1 |
| 5 | 82010171A | Pivot engranage | 1 |
| 6 | 88450371A | Bague elastique arrêt | 1 |
| 7 | 78811191B | Joint | 1 |
| 8 | 70450091A | Rouleau | 1 |
| 9 | 54710022B | Échangeur de chaleur | 1 |
| 10 | 77253297C | Vis | 2 |
| 11 | 77253317C | Vis | 4 |
| 12 | 17410501A | Engrenage pompe | 1 |
| 13 | 85212681A | Rondelle butée | 1 |
