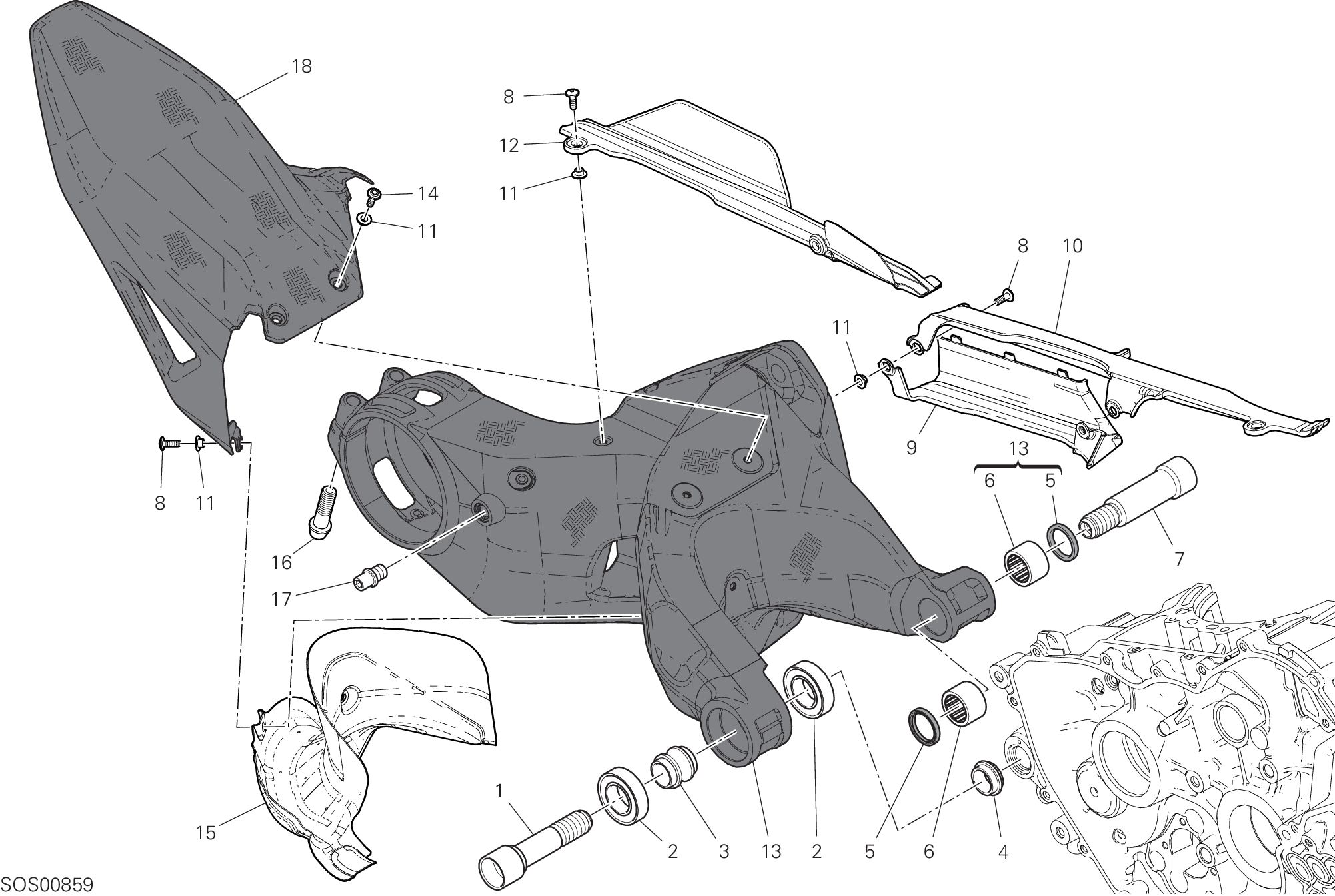

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36911292AA | Axe fourche ar. droit | 1 |
| 2 | 70250451A | Roulement | 2 |
| 3 | 71311871A | Entretoise interne | 1 |
| 4 | 71319452AA | Entretoise droit | 1 |
| 5 | 93050121A | Bague étanchéité | 2 |
| 6 | 70140171A | Roulement à aiguilles | 2 |
| 7 | 36911302AA | Axe fourche ar. gauche | 1 |
| 8 | 77244183B | Vis tbei M5X14 | 10 |
| 9 | 44711721B | Patin chaîne inférieure | 1 |
| 10 | 44711711B | Glissiere | 1 |
| 11 | 71615311A | Entretoise | 10 |
| 12 | 44711701B | Patin chaîne supérieure | 1 |
| 13 | 370T2093BA | Bras oscillant arrière | 1 |
| 14 | 7791A331A | Vis | 4 |
| 15 | 46110392A | Pare-Chaleur arrière | 1 |
| 16 | 77918541A | Vis | 2 |
| 17 | 83210031E | Goupille | 1 |
| 18 | 56511123AA | Garde-Boue ar. carbone | 1 |
