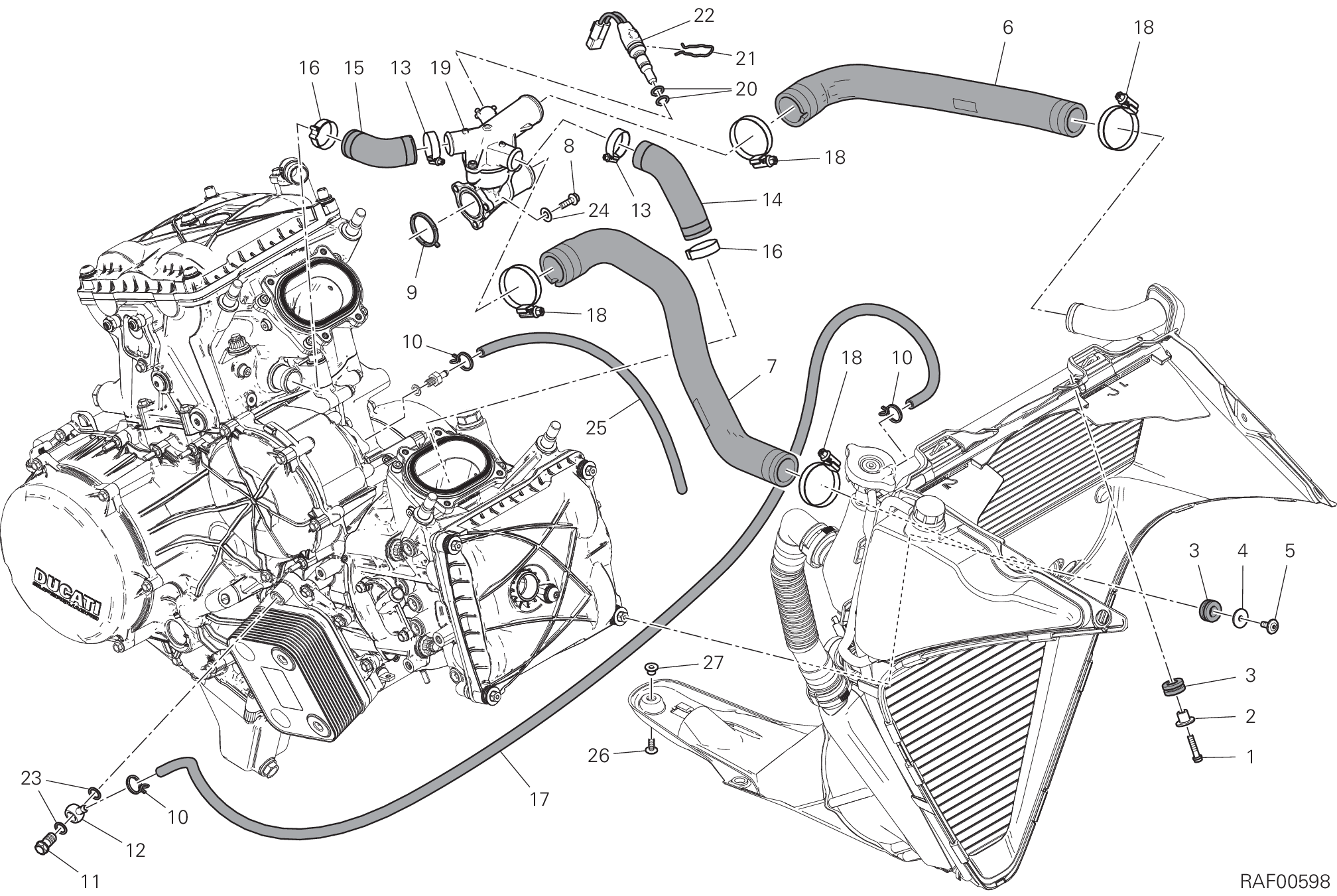

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77156443B | Vis | 2 |
| 2 | 71614342AA | Entretoise | 2 |
| 3 | 76410901A | Caoutchouc | 4 |
| 4 | 71614431AA | Entretoise | 2 |
| 5 | 77210882B | Vis tbei M5X12 | 2 |
| 6 | 80012111A | Manchon radiateur thermostat supérieur | 1 |
| 7 | 80012131A | Manchon radiateur thermostat inférieur | 1 |
| 8 | 77244679D | Vis | 3 |
| 9 | 78811201A | Joint | 1 |
| 10 | 74140431A | Collier | 3 |
| 11 | 78110121AA | Vis special | 1 |
| 12 | 81415081AA | Raccord | 1 |
| 13 | 74141861A | Collier 20-32 mm | 2 |
| 14 | 80012051A | Manchon thermostat tête horizontal | 1 |
| 15 | 80012061A | Manchon thermostat tête vertical | 1 |
| 16 | 74142231A | Collier | 2 |
| 17 | 93410173A | Tuyau | 1 |
| 18 | 74141881A | Collier 23-35 mm | 4 |
| 19 | 55320121A | Gicleur ensemble | 1 |
| 20 | 88641981A | Bague D'Etancheite | 2 |
| 21 | 79915581A | Ressort | 1 |
| 22 | 55242631A | Capteur température D'Eau moteur | 1 |
| 23 | 85250241A | Rondelle 10X14X1 | 2 |
| 24 | 85250071A | Rondelle | 3 |
| 25 | 93410291A | Tuyau | 1 |
| 26 | 77244203B | Vis | 1 |
| 27 | 71615111AA | Entretoise | 1 |
