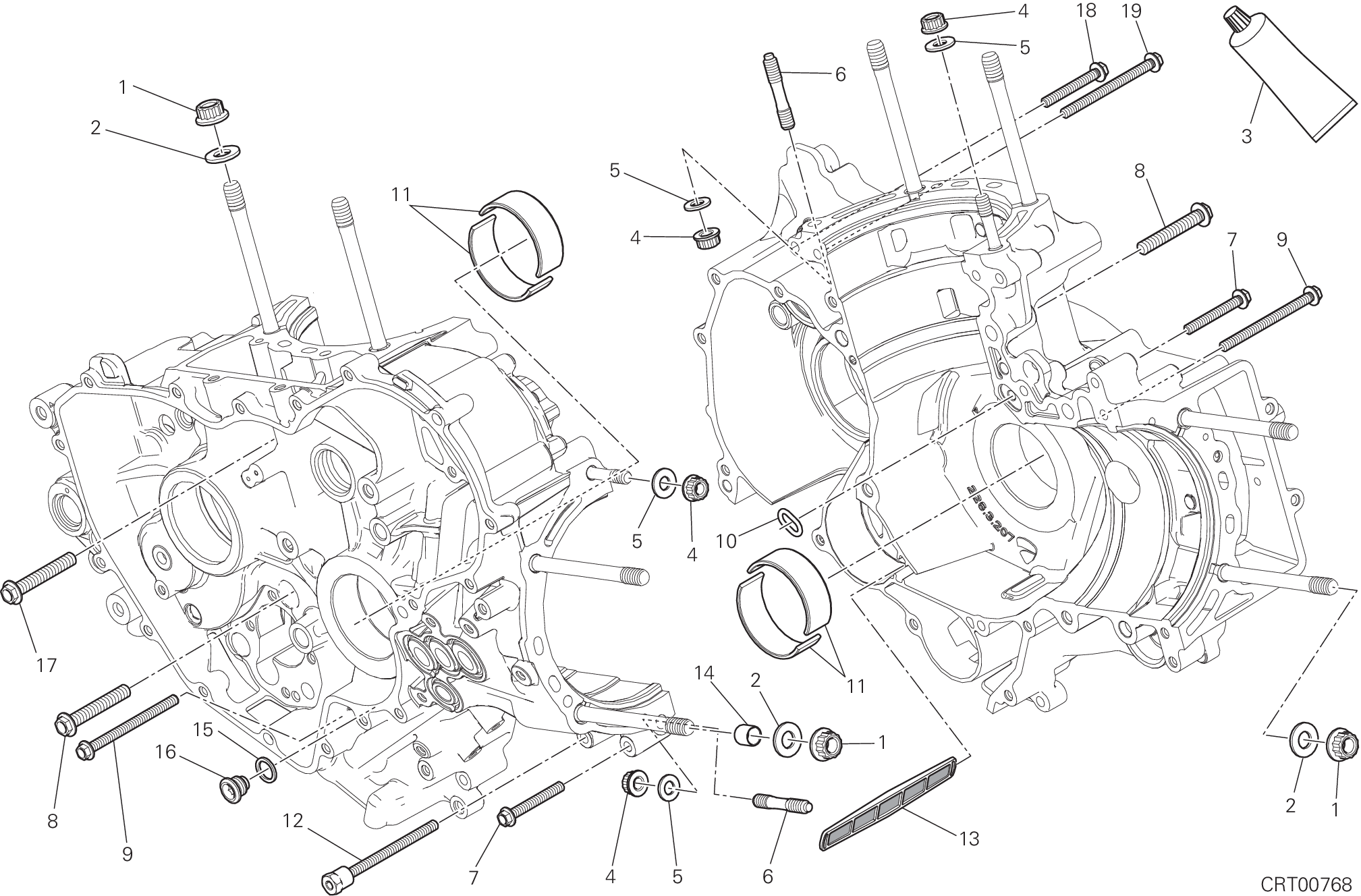

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74810461A | Écrou à embase M10X1 | 8 |
| 2 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 3 | 942470036 | Colle liquide pour joint noire | 1 |
| 4 | 74840482A | Ecrou | 4 |
| 5 | 85212771A | Rondelle | 4 |
| 6 | 76610811A | Goujon fixation cylindre culasse | 2 |
| 7 | 77244759D | Vis | 12 |
| 8 | 77244829D | Vis | 5 |
| 9 | 77244819D | Vis | 3 |
| 10 | 88641701A | Bague D'Etancheite | 1 |
| 11 | 11210771AA | Demi-Roulement rouge | 1 |
| 11 | 11210771AB | Demi-Roulement bleu | 1 |
| 11 | 11210771AC | Demi-Roulement jaune | 1 |
| 11 | 11210771AD | Demi-Roulement noir | 1 |
| 11 | 11210771AE | Demi-Roulement vert | 1 |
| 12 | 77916991A | Vis special | 1 |
| 13 | 42710171A | Filtre à huile à filet | 1 |
| 14 | 71110932A | Goujon de référence | 4 |
| 15 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 16 | 78011201A | Bouchon | 1 |
| 17 | 77251387C | Vis | 1 |
| 18 | 77253387C | Vis | 2 |
| 19 | 77253447C | Vis | 1 |
