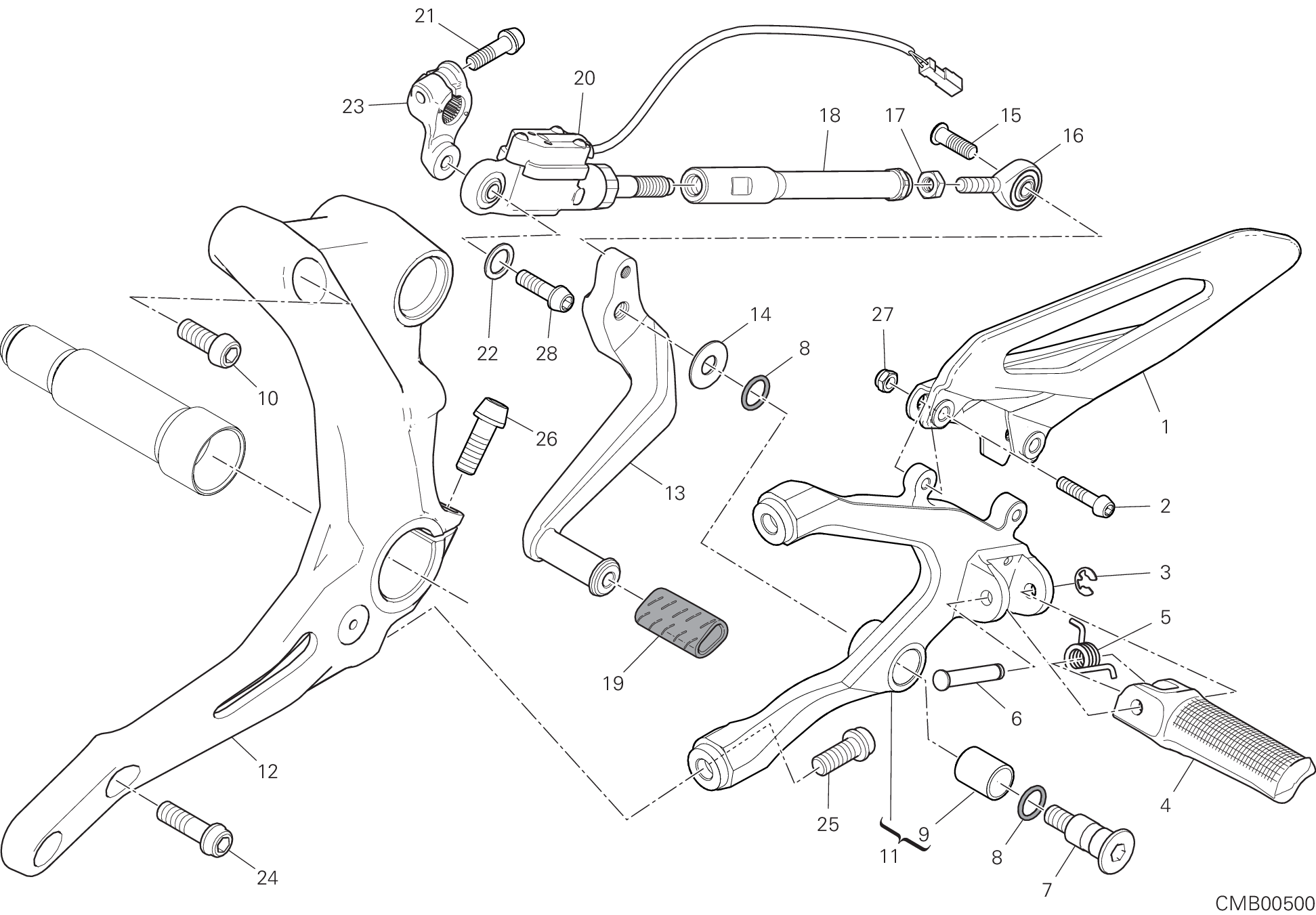

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24716151AA | Pare-Talon avant gauche | 1 |
| 2 | 7791A921A | Vis | 2 |
| 3 | 88450031A | Circlip benzing din 6799 | 1 |
| 4 | 46410541B | Repose-Pieds gauche | 1 |
| 5 | 79915871AA | Ressort Repose-Pieds | 1 |
| 6 | 82110511AB | Pivot Repose-Pieds | 1 |
| 7 | 82111701B | Pivot | 1 |
| 8 | 88641161A | Joint torique | 2 |
| 9 | 71210341A | Douille | 1 |
| 10 | 77918491A | Vis | 1 |
| 11 | 82422441BA | Plaque G. avant | 1 |
| 12 | 8291E061AA | Support gauche | 1 |
| 13 | 45610761AA | Levier de commande vitesses | 1 |
| 14 | 85211511A | Rondelle | 1 |
| 15 | 7791A521BA | Vis | 1 |
| 16 | 84850021A | Joint à rotule droit | 1 |
| 17 | 74750101A | Écrou M6 | 1 |
| 18 | 11711591AA | Tige pedal vitesse | 1 |
| 19 | 76410112A | Couvre-Pedale | 1 |
| 20 | 5521B571A | Quick shift | 1 |
| 21 | 77918841A | Vis | 1 |
| 22 | 85611271A | Rondelle en nylon | 1 |
| 23 | 45612101AA | Levier commande cangement | 1 |
| 24 | 77157288B | Vis tceif M8X35 | 2 |
| 25 | 77157248B | Vis tceif M8X22 | 2 |
| 26 | 77918501A | Vis | 1 |
| 27 | 74941501A | Écrou autobloquant | 2 |
| 28 | 77244358BA | Vis | 1 |
