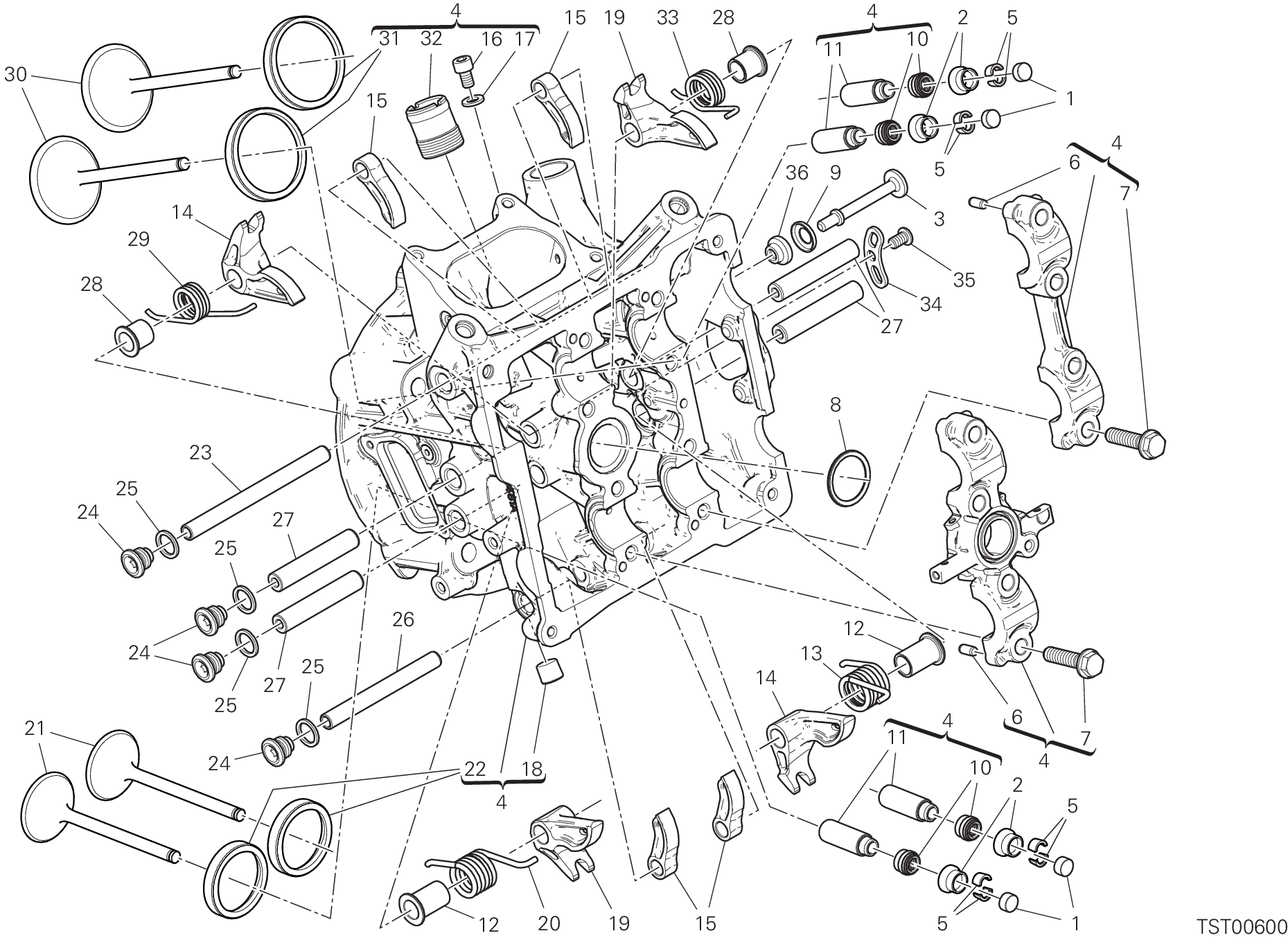

Culasse Horizontale - 1299R Final Edition 2018

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84011961AA	Registro bilanciere apertura 1.50 mm	4
1	84011961AB	Registro bilanciere apertura 1.55 mm	4
1	84011961AC	Registro bilanciere apertura 1.60 mm	4
1	84011961AD	Registro bilanciere apertura 1.65 mm	4
1	84011961AE	Registro bilanciere apertura 1.70 mm	4
1	84011961AF	Registro bilanciere apertura 1.75 mm	4
1	84011961AG	Réglage culbeteur ouverture 1.80 mm	4
1	84011961AH	Réglage culbeteur ouverture 1.85 mm	4
1	84011961AJ	Réglage culbeteur ouverture 1.90 mm	4
1	84011961AK	Réglage culbeteur ouverture 1.95 mm	4
1	84011961AL	Réglage culbeteur ouverture 2.00 mm	4
1	84011961AM	Réglage culbeteur ouverture 2.05 mm	4
1	84011961AN	Réglage culbeteur ouverture 2.10 mm	4
1	84011961AP	Réglage culbeteur ouverture 2.15 mm	4
1	84011961AQ	Réglage culbeteur ouverture 2.20 mm	4
1	84011961AR	Réglage culbeteur ouverture 2.25 mm	4
1	84011961AS	Réglage culbeteur ouverture 2.30 mm	4
1	84011961AT	Réglage culbeteur ouverture 2.35 mm	4
1	84011961AU	Réglage culbeteur ouverture 2.40 mm	4
1	84011961AV	Réglage culbeteur ouverture 2.45 mm	4
1	84011961AW	Réglage culbeteur ouverture 2.50 mm	4
2	84011971AA	Réglage culbeteur fermature 4.00 mm	4
2	84011971AB	Réglage culbeteur fermature 4.05 mm	4
2	84011971AC	Réglage culbeteur fermature 4.10 mm	4
2	84011971AD	Réglage culbeteur fermature 4.15 mm	4
2	84011971AE	Réglage culbeteur fermature 4.20 mm	4
2	84011971AF	Réglage culbeteur fermature 4.25 mm	4
2	84011971AG	Réglage culbeteur fermature 4.30 mm	4
2	84011971AH	Réglage culbeteur fermature 4.35 mm	4
2	84011971AJ	Réglage culbeteur fermature 4.40 mm	4
2	84011971AK	Réglage culbeteur fermature 4.45 mm	4
2	84011971AL	Réglage culbeteur fermature 4.50 mm	4
2	84011971AM	Réglage culbeteur fermature 4.55 mm	4
2	84011971AN	Réglage culbeteur fermature 4.60 mm	4
2	84011971AP	Réglage culbeteur fermature 4.65 mm	4
2	84011971AQ	Réglage culbeteur fermature 4.70 mm	4
2	84011971AR	Réglage culbeteur fermature 4.75 mm	4
2	84011971AS	Réglage culbeteur fermature 4.80 mm	4
2	84011971AT	Réglage culbeteur fermature 4.85 mm	4
2	84011971AU	Réglage culbeteur fermature 4.90 mm	4
2	84011971AV	Réglage culbeteur fermature 4.95 mm	4
2	84011971AW	Réglage culbeteur fermature 5.00 mm	4
3	77919271A	Vis special	1
4	30125081C	Culasse horizontale	1
5	84510061A	Jeu Demi-Cones	4
6	86050061A	Goupille M5X10	4
7	77914211A	Vis tef M8X32	8
8	88640881A	Joint torique 26.64X2.62	1
9	85611551A	Rosette	1
10	76410871A	Bague D'Etencheite Guide-Soupape	4
11	30310671AA	Guide-Soupape majore 0,03 mm	4
11	30310671AB	Guide-Soupape majore 0,06 mm	4
11	30310671AC	Guide-Soupape majore 0,09 mm	4
12	71319271A	Entretoise	2
13	79915231A	Ressort retour soupape D'Echappement ga	1
14	20910751A	Culbuteur fermature gauche	2
15	20810381A	Culbuteur ouverture	4
16	77150628B	Vis tcei M6X10	2
17	85240261A	Rosette	2
18	87350251A	Bouchon	2
19	20910741A	Culbuteur fermature droit	2
20	79915221A	Ressort retour soupape D'Echappement dr	1
21	21111101A	Soupape dechappement	2
22	304A1081AB	Siège soupape échappement +0,03 mm	2
22	304A1081AC	Siège soupape échappement +0,06 mm	2
23	82114041A	Axe culbuteur ouverture long	1
24	78010511C	Bouchon	4
25	85250261B	Joint	4
26	82113361A	Axe culbuteur ouverture court	1
27	82113371B	Axe culbuteur fermature	4
28	71319281A	Entretoise	2
29	79915211A	Ressort retour soupape D'Aspiration gau	1
30	21011101A	Soupape admission	2
31	304A1071AB	Siège soupape admission +0,03 mm	2
31	304A1071AC	Siège soupape admission +0,06 mm	2
32	66810491A	Goulotte	1
33	79915201A	Ressort retour soupape D'Aspiration dro	1
34	82716021A	Plaque arrêt	1
35	77917231A	Vis special	1
36	76412121A	Joint en caoutchouc Anti-Vibration	1

—
