Pincez pour zoomer · touchez une pièce

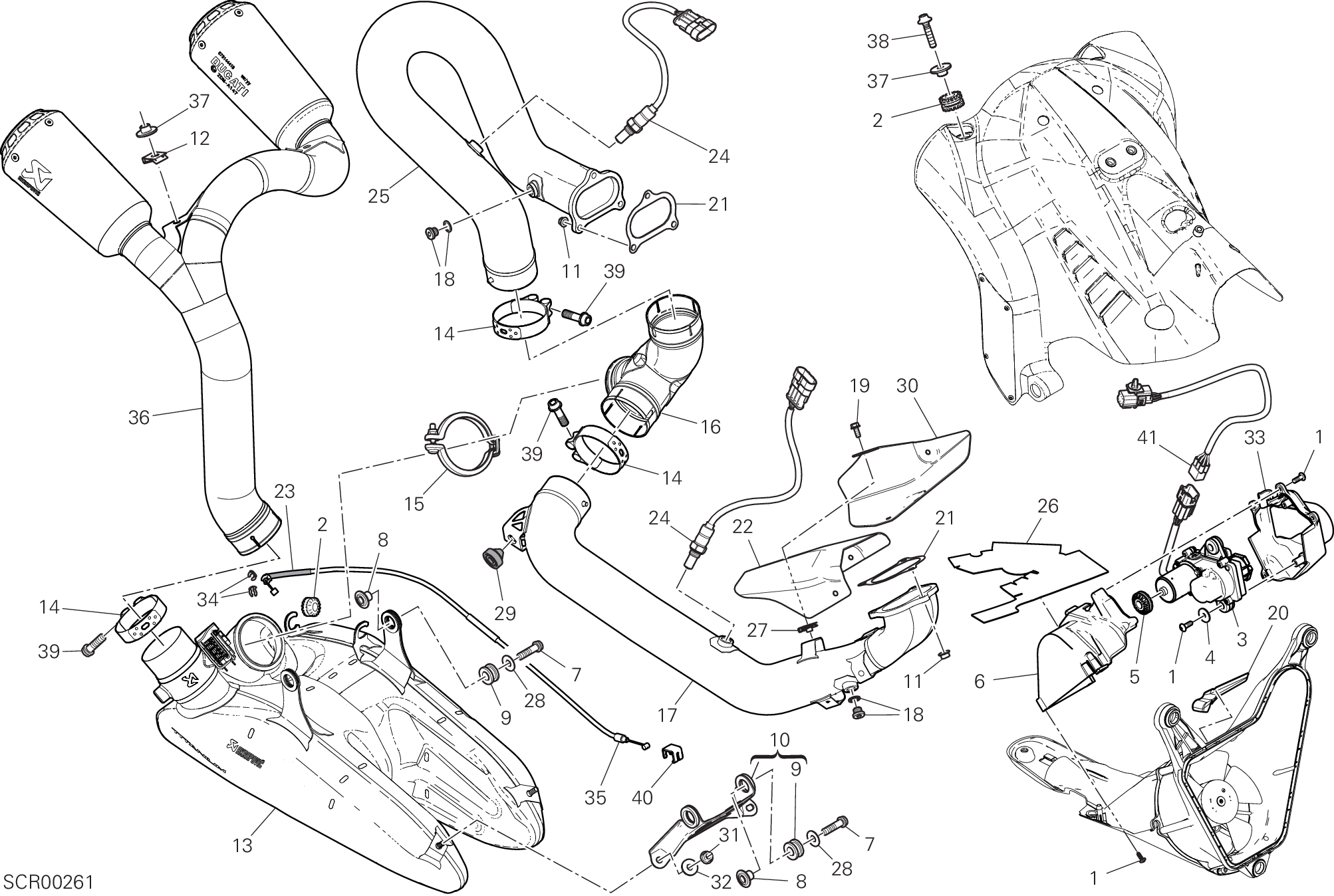

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77440203C | Vis | 10 |
| 2 | 76410241A | Joint en caoutchouc Anti-Vibration | 4 |
| 3 | 59340301C | Moteur électrique soupape échappement | 1 |
| 4 | 85213111AA | Rondelle | 2 |
| 5 | 76411361A | Joint en caoutchouc Anti-Vibration | 1 |
| 6 | 46016561A | Couvercle | 1 |
| 7 | 77157278B | Vis tceif M8X30 | 4 |
| 8 | 71614391AA | Entretoise | 4 |
| 9 | 76411481A | Caoutchouc | 4 |
| 10 | 830P6512BA | Bride avant | 1 |
| 11 | 74810241A | Ecrou | 6 |
| 12 | 85041581A | Fixation rapide M6 | 2 |
| 13 | 57413963A | Silencieux complet | 1 |
| 14 | 74142431A | Connector comp, exhaust pipe | 3 |
| 15 | 74142361A | Connector comp, exhaust pipe | 1 |
| 16 | 57211802A | Tuyau échappement central | 1 |
| 17 | 57014792A | Tuyau échappement horizontal | 1 |
| 18 | 78020011A | Bouchon complète | 2 |
| 19 | 77250728B | Vis tef M5X12 | 4 |
| 20 | 46016661A | Protection thermique estrattore | 1 |
| 21 | 79010231B | Joint tuyau échappement | 2 |
| 22 | 46015331BA | Pare-Chaleur horizontal | 1 |
| 23 | 87712141A | Gaine de protection | 1 |
| 24 | 55212092A | Sonde lambda | 2 |
| 25 | 57114852A | Tuyau échappement vertical | 1 |
| 26 | 46016542A | Protection.à reflexion thermique moteur électrique soupape échappement | 1 |
| 27 | 85040551A | Fixation rapide | 4 |
| 28 | 85210532A | Rondelle 8.2X20X1 | 4 |
| 29 | 86611001B | Tampon | 1 |
| 30 | 46015781AA | Protection horizontale | 1 |
| 31 | 74810361A | Ecrou | 2 |
| 32 | 85250291A | Rondelle | 2 |
| 33 | 46016551A | Couvercle | 1 |
| 34 | 88450661A | Bague elastique arrêt | 2 |
| 35 | 73210641A | Câble moteur soupape D'Echappement | 1 |
| 36 | 57314441C | Silencieux | 1 |
| 37 | 71614142B | Entretoise | 4 |
| 38 | 77244373B | Vis | 2 |
| 39 | 77244661A | Vis | 3 |
| 40 | 75910251A | Ressort | 1 |
| 41 | 5101A921B | Câblage moteur électrique soupape échappement | 1 |
