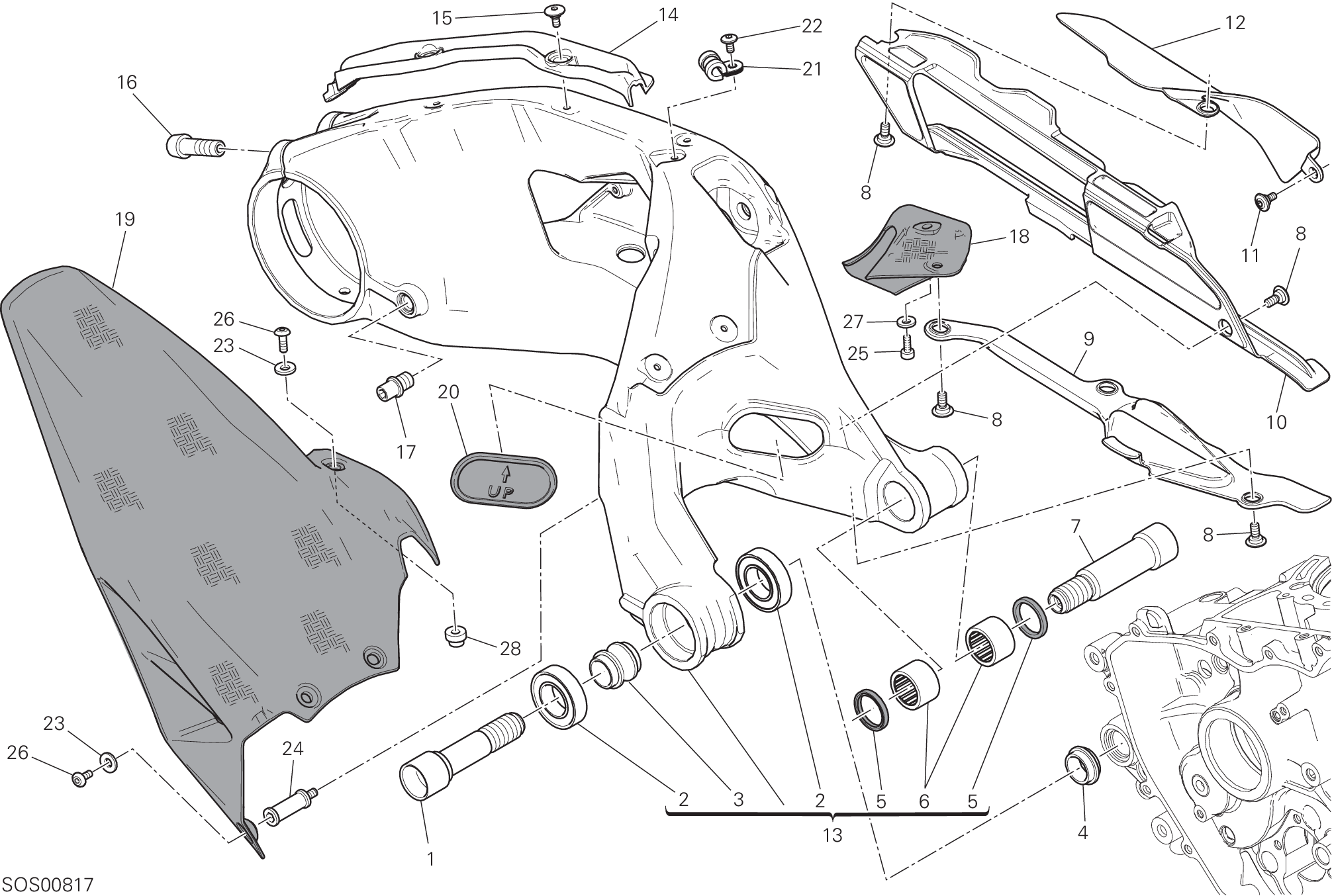

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36911292AA | Axe fourche ar. droit | 1 |
| 2 | 70250451A | Roulement | 2 |
| 3 | 71311871A | Entretoise interne | 1 |
| 4 | 71319452AA | Entretoise droit | 1 |
| 5 | 93050121A | Bague étanchéité | 2 |
| 6 | 70140171A | Roulement à aiguilles | 2 |
| 7 | 36911302AA | Axe fourche ar. gauche | 1 |
| 8 | 77914401B | Vis tbei M6X15 | 5 |
| 9 | 44710901A | Patin chaîne inférieure | 1 |
| 10 | 44710891A | Patin chaîne supérieure | 1 |
| 11 | 77210852C | Vis | 1 |
| 12 | 46015451A | Bavette Garde-Boue supérieur | 1 |
| 13 | 37021107BA | Bras oscillant arrière | 1 |
| 14 | 83016641A | Guide | 1 |
| 15 | 77210841C | Vis | 3 |
| 16 | 77917811A | Vis tcei M12X1.25X40 | 2 |
| 17 | 83210031E | Goupille | 1 |
| 18 | 46016321A | Bavette Garde-Boue inférieur carbone | 1 |
| 19 | 56510641AA | Garde-Boue arrière carbone | 1 |
| 20 | 87210601A | Bouchon bras oscillant | 1 |
| 21 | 74140621A | Collier clic 8 mm | 1 |
| 22 | 77550213C | Vis tbei M6X16 | 1 |
| 23 | 85240131A | Rondelle 5.3X15X1 | 4 |
| 24 | 96863612B | Entretoise | 1 |
| 25 | 77150658B | Vis tcei M6X16 | 1 |
| 26 | 77210861B | Vis tbei M5X18 | 4 |
| 27 | 85211761A | Rondelle 6.4X12.5X1.6 | 1 |
| 28 | 969A9912B | Entretoise | 1 |
