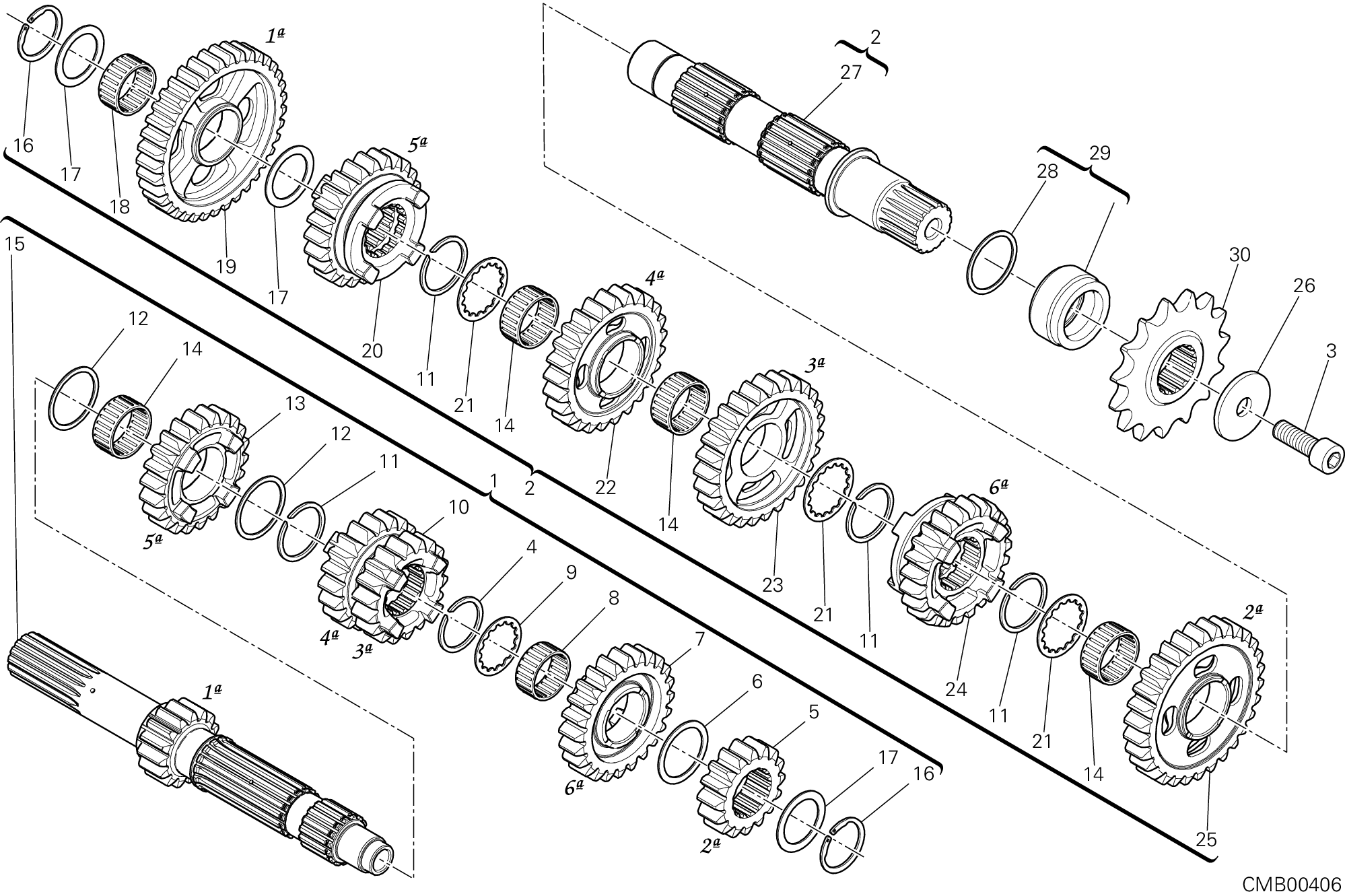

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 15021991A | Arbre primaire complet | 1 |
| 2 | 15022001A | Arbre secondaire complet | 1 |
| 3 | 77154337C | Vis | 1 |
| 4 | 88440731A | Anneau arrêt | 1 |
| 5 | 17213172A | Engrenage conducteur 2Ème vitesse | 1 |
| 6 | 85213301A | Rondelle de butée | 1 |
| 7 | 17213202A | Engrenage conducteur 6Ème vitesse | 1 |
| 8 | 70140311A | Roulement à aiguilles | 1 |
| 9 | 85611372A | Rondelle, frein 28X32.5X1 | 1 |
| 10 | 17213182A | Engrenage conducteur 3Ème/4Ème vitesse | 1 |
| 11 | 88440741A | Anneau arrêt | 4 |
| 12 | 85213291A | Rondelle de butée | 2 |
| 13 | 17213192A | Engrenage conducteur 5Ème vitesse | 1 |
| 14 | 70140321A | Roulement à aiguilles | 4 |
| 15 | 14911201A | Arbre primaire | 1 |
| 16 | 88440751A | Circlip | 2 |
| 17 | 85213311A | Rondelle de butée | 3 |
| 18 | 70140331A | Roulement à aiguilles | 1 |
| 19 | 17213212A | Engrenage entraine 1Ère vitesse | 1 |
| 20 | 17213252A | Engrenage entraine 5Ème vitesse | 1 |
| 21 | 85611491A | Rosette rainuree | 3 |
| 22 | 17213242A | Engrenage entraine 4Ème vitesse | 1 |
| 23 | 17213232A | Engrenage entraine 3Ème vitesse | 1 |
| 24 | 17213262A | Engrenage entraine 6Ème vitesse | 1 |
| 25 | 17213222A | Engrenage entraine 2Ème vitesse | 1 |
| 26 | 85212801A | Rondelle de butée | 1 |
| 27 | 14910881F | Arbre secondaire | 1 |
| 28 | 88640042A | Joint torique | 1 |
| 29 | 71320021B | Entretoise pignon chaîne (ensemble) | 1 |
| 30 | 44910611A | Pignon chaîne D15 | 1 |
