Pincez pour zoomer · touchez une pièce

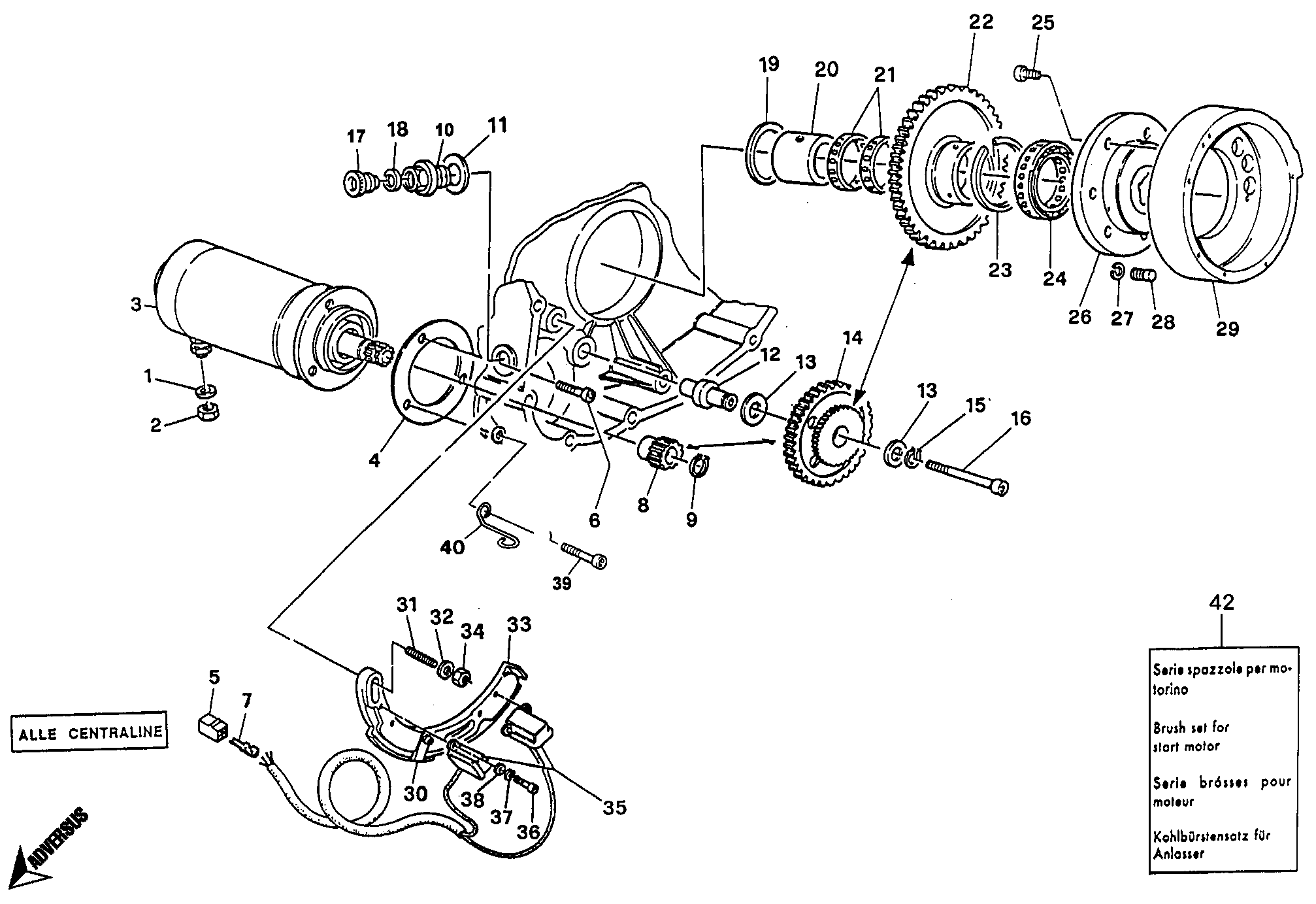

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85310031A | Rondelle elastique 6 mm | 1 |
| 2 | 724306001 | Ecrou | 1 |
| 3 | 27040011A | Démarreur électrique | 1 |
| 4 | 78810541A | Joint | 1 |
| 5 | 036946290 | Connecteur | 2 |
| 6 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 7 | 036938530 | Goujon | 4 |
| 8 | 17610011A | Pignon demmareur électrique | 1 |
| 9 | 88450361A | Circlip | 1 |
| 10 | 70310181A | Embout Passe-Cable | 1 |
| 11 | 22032083A | Joint aluminium | 1 |
| 12 | 066050020 | Pivot engranage | 1 |
| 13 | 85610711A | Rondelle | 2 |
| 14 | 17610021A | Pignon intermediaire | 1 |
| 15 | 735001440 | Circlip 14 din 471 | 1 |
| 16 | 77150782B | Vis M6X65 | 1 |
| 17 | 067046040 | Bouchon | 1 |
| 18 | 067046030 | Passe-Cable | 1 |
| 19 | 061950065 | Rondelle de butée 35.5X48 | 1 |
| 20 | 066047070 | Anneau intérieur | 1 |
| 21 | 061950075 | Cage à aiguilles | 2 |
| 22 | 17310011A | Engranage conduit | 1 |
| 23 | 88240011A | Anneau arrêt | 1 |
| 24 | 70140011A | Roue libre | 1 |
| 25 | 77140011A | Vis M6X12 | 5 |
| 26 | 16010032A | Bride D attache | 1 |
| 27 | 88210121A | Bague D'Arret | 1 |
| 28 | 86310021A | Goujon de référence | 1 |
| 29 | 27610181A | Volant magnetique | 1 |
| 30 | 036946285 | Plaquette | 1 |
| 31 | 76640041A | Goujon | 2 |
| 32 | 075549310 | Rondelle | 2 |
| 33 | 036946270 | Support Pick-Up | 1 |
| 34 | 75050011A | Écrou autobloquant M6 H5.5 | 2 |
| 35 | 26010011A | Capteur | 1 |
| 36 | 60N102463 | Vis | 5 |
| 37 | 734005N01 | Rondelle elastique | 5 |
| 38 | 734305N01 | Rondelle | 5 |
| 39 | 77250231A | Vis M6X20 | 1 |
| 40 | 82911341A | Bague | 1 |
| 42 | 067050815 | Série brosses démarreur électrique | 1 |
