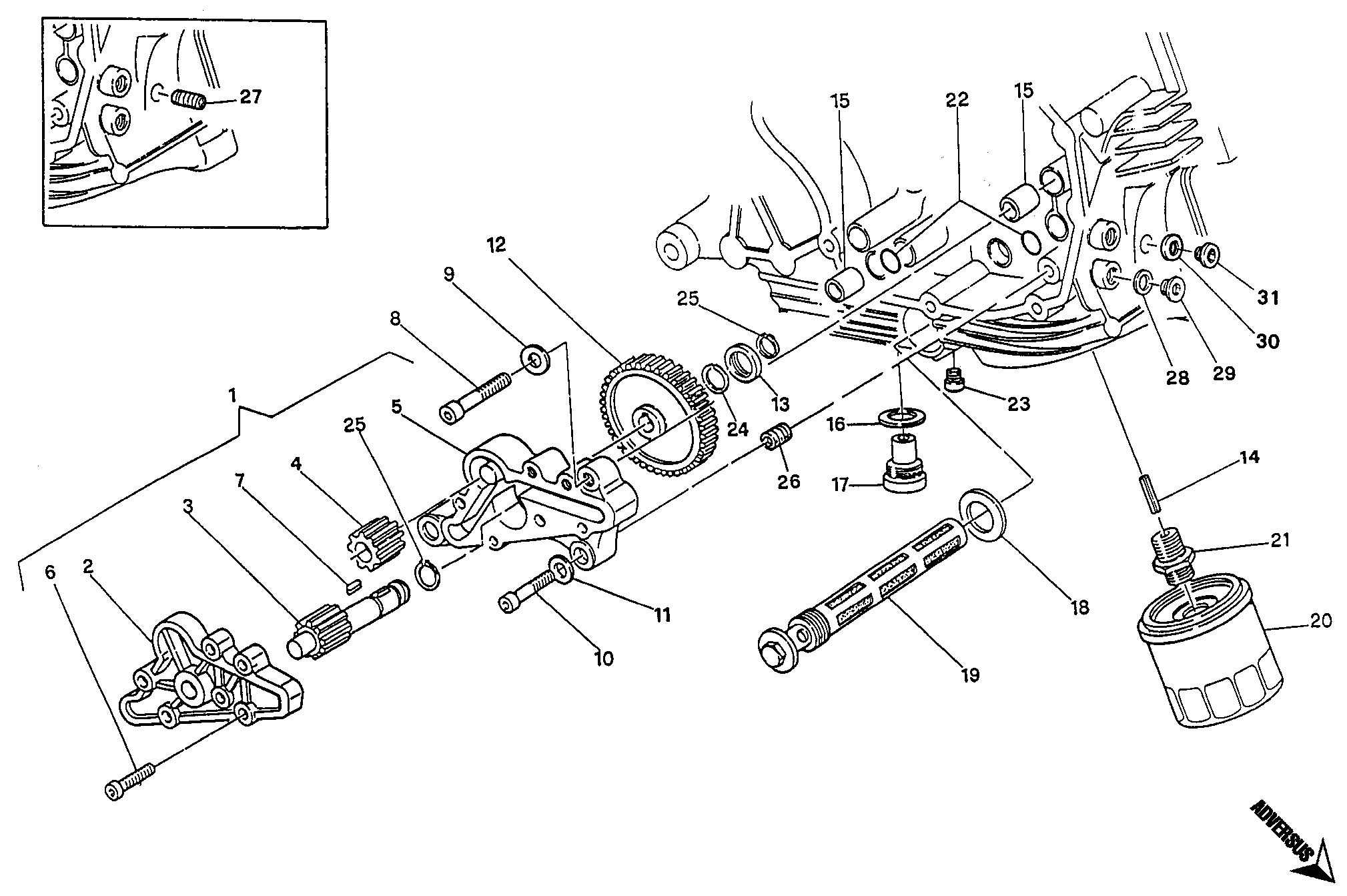

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24920021A | Pompe à huile complète | 1 |
| 2 | 066070110 | Couvercle pompe huile | 1 |
| 3 | 17410021A | Engranage menant pompe à huile | 1 |
| 4 | 066070065 | Engranage conduit pumpe | 1 |
| 5 | 25010021A | Corps pompe huile | 1 |
| 6 | 60N102509 | Vis tête hexagonale creuse M6X20 | 6 |
| 7 | 68010011B | Clé woodruff 4X4X8 | 1 |
| 8 | 77151292B | Vis M8X40 | 2 |
| 9 | 85310021A | Rondelle elastique 8 mm | 2 |
| 10 | 60N102511 | Vis tcei M6X1.00X30 | 1 |
| 11 | 46240376A | Rondelle elastique 6Mm Din137B | 1 |
| 12 | 17410011A | Engrenage pompe D58 | 1 |
| 13 | 71010011A | Entretoise | 1 |
| 14 | 742230574 | Goupille elastique | 1 |
| 15 | 075949280 | Douille référence | 2 |
| 16 | 22032083A | Joint aluminium | 1 |
| 17 | 78020471A | Bouchon huile magnetique | 1 |
| 18 | 78710091A | Joint | 1 |
| 19 | 066049800 | Filtre à huile à filet | 1 |
| 20 | 44440034A | Filtre à huile | 1 |
| 21 | 067049910 | Support filtre huile | 1 |
| 22 | 938232037 | Joint torique | 2 |
| 23 | 77910262A | Vis M12X1 | 1 |
| 24 | 88440421A | Anneau arrêt | 1 |
| 25 | 88450361A | Circlip | 2 |
| 26 | 067049310 | Douille | 1 |
| 27 | 067089350 | Bouchon | 1 |
| 28 | 42020064A | Joint aluminium | 2 |
| 29 | 066549365 | Bouchon | 2 |
| 30 | 77911621A | Bouchon fileté | 1 |
| 31 | 85211951A | Joint 10,5X17X2 | 1 |
