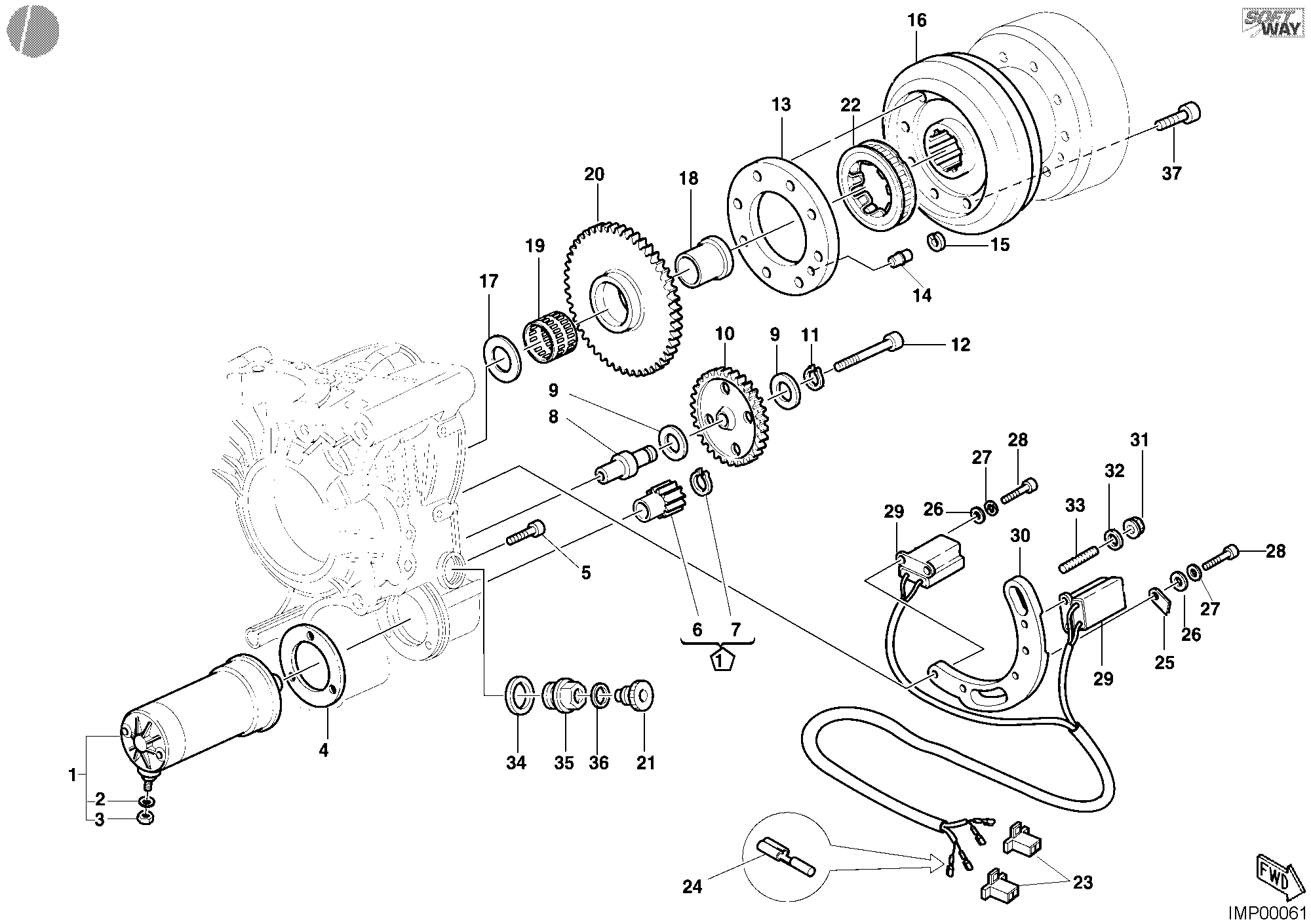

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 27040011A | Démarreur électrique | 1 |
| 2 | 734006N01 | Rondelle elastique | 1 |
| 3 | 41790506A | Ecrou | 1 |
| 4 | 78810541A | Joint | 1 |
| 5 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 6 | 17610011A | Pignon demmareur électrique | 1 |
| 7 | 735001237 | Circlip | 1 |
| 8 | 066050020 | Pivot engranage | 1 |
| 9 | 85610711A | Rondelle | 2 |
| 10 | 17610091A | Pignon intermediaire | 1 |
| 11 | 735001440 | Circlip 14 din 471 | 1 |
| 12 | 77150782B | Vis M6X65 | 1 |
| 13 | 16010571A | Bride roue libre | 1 |
| 14 | 86310021A | Goujon de référence | 1 |
| 15 | 88210121A | Bague D'Arret | 1 |
| 16 | 27610231B | Volant magnetique | 1 |
| 17 | 061950065 | Rondelle de butée 35.5X48 | 1 |
| 18 | 88110101C | Douille | 1 |
| 19 | 70140031A | Roulement à aiguilles | 2 |
| 20 | 17310123A | Couronne démarrage électrique D71 | 1 |
| 21 | 067046040 | Bouchon | 1 |
| 22 | 70140071A | Roue libre | 1 |
| 23 | 036946290 | Connecteur | 2 |
| 24 | 036938530 | Goujon | 4 |
| 25 | 036946285 | Plaquette | 1 |
| 26 | 734305N01 | Rondelle | 5 |
| 27 | 734005N01 | Rondelle elastique | 5 |
| 28 | 60N102463 | Vis | 5 |
| 29 | 26010011A | Capteur | 1 |
| 30 | 036946270 | Support Pick-Up | 1 |
| 31 | 75050011A | Écrou autobloquant M6 H5.5 | 2 |
| 32 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 33 | 76640041A | Goujon | 2 |
| 34 | 22032083A | Joint aluminium | 1 |
| 35 | 70310181A | Embout Passe-Cable | 1 |
| 36 | 067046030 | Passe-Cable | 1 |
| 37 | 77950291A | Vis | 8 |
