Pincez pour zoomer · touchez une pièce

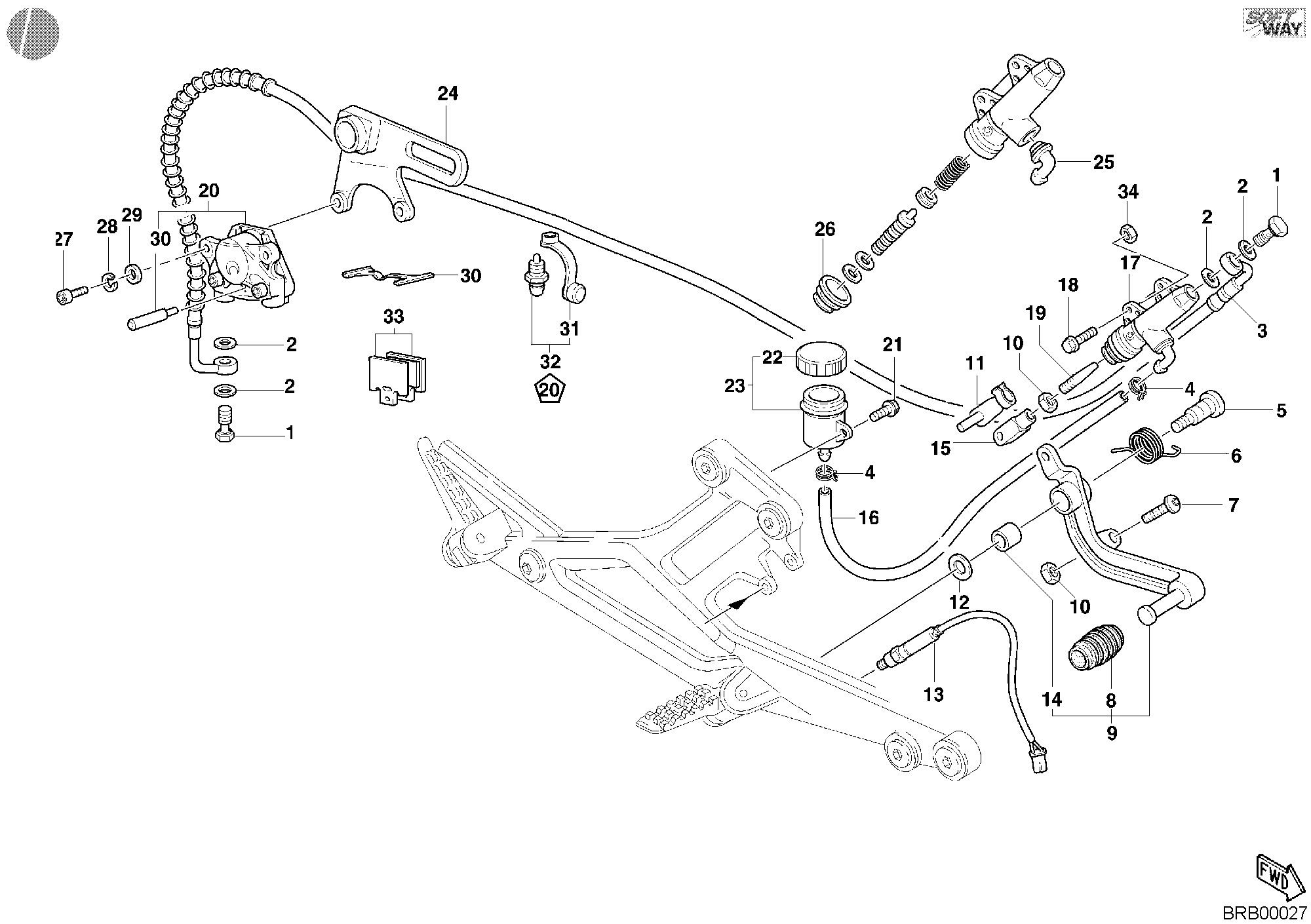

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77910581A | Vis fixation tuyau huile | 2 |
| 2 | 42020010A | Joint en cuivre 11.9X8.2X2 | 4 |
| 3 | 61940181A | Tuyau frein arrière | 1 |
| 4 | 74140431A | Collier | 2 |
| 5 | 80A053548 | Pivot | 1 |
| 6 | 79910441A | Ressort | 1 |
| 7 | 77910541AA | Vis special | 1 |
| 8 | 76510011A | Caoutchouc | 1 |
| 9 | 45720071A | Pédale frein | 1 |
| 10 | 724506001 | Ecrou | 2 |
| 11 | 735000624 | Circlip | 1 |
| 12 | 000059485 | Rondelle | 1 |
| 13 | 53940031B | Interrupteur stop arrière | 1 |
| 14 | 000059056 | Douille | 1 |
| 15 | 18410011A | Raccord | 1 |
| 16 | 87710711A | Tuyau huile | 1 |
| 17 | 62540051AB | Pompe frein arrière | 1 |
| 18 | 77250231A | Vis M6X20 | 2 |
| 19 | 800062586 | Tige maître cylindre | 1 |
| 20 | 61140024A | Étrier frein arrière | 1 |
| 21 | 77250251A | Vis M6X10 | 1 |
| 22 | 89340051A | Capot Maitre-Cylindre | 1 |
| 23 | 58540011A | Réservoir liquide freins | 1 |
| 24 | 82510051A | Support étrier frein arrière | 1 |
| 25 | 63140081A | Raccord tuyau | 1 |
| 26 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 27 | 77151242B | Vis | 2 |
| 28 | 734008N01 | Rondelle elastique | 2 |
| 29 | 067080010 | Rondelle | 2 |
| 30 | 000048744 | Kit de révision de pivots | 1 |
| 31 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 32 | 000039727 | Soupape R niflard | 1 |
| 33 | 61340311A | Jeu plaquettes frein arrière | 1 |
| 34 | 040402390 | Ecrou | 1 |
