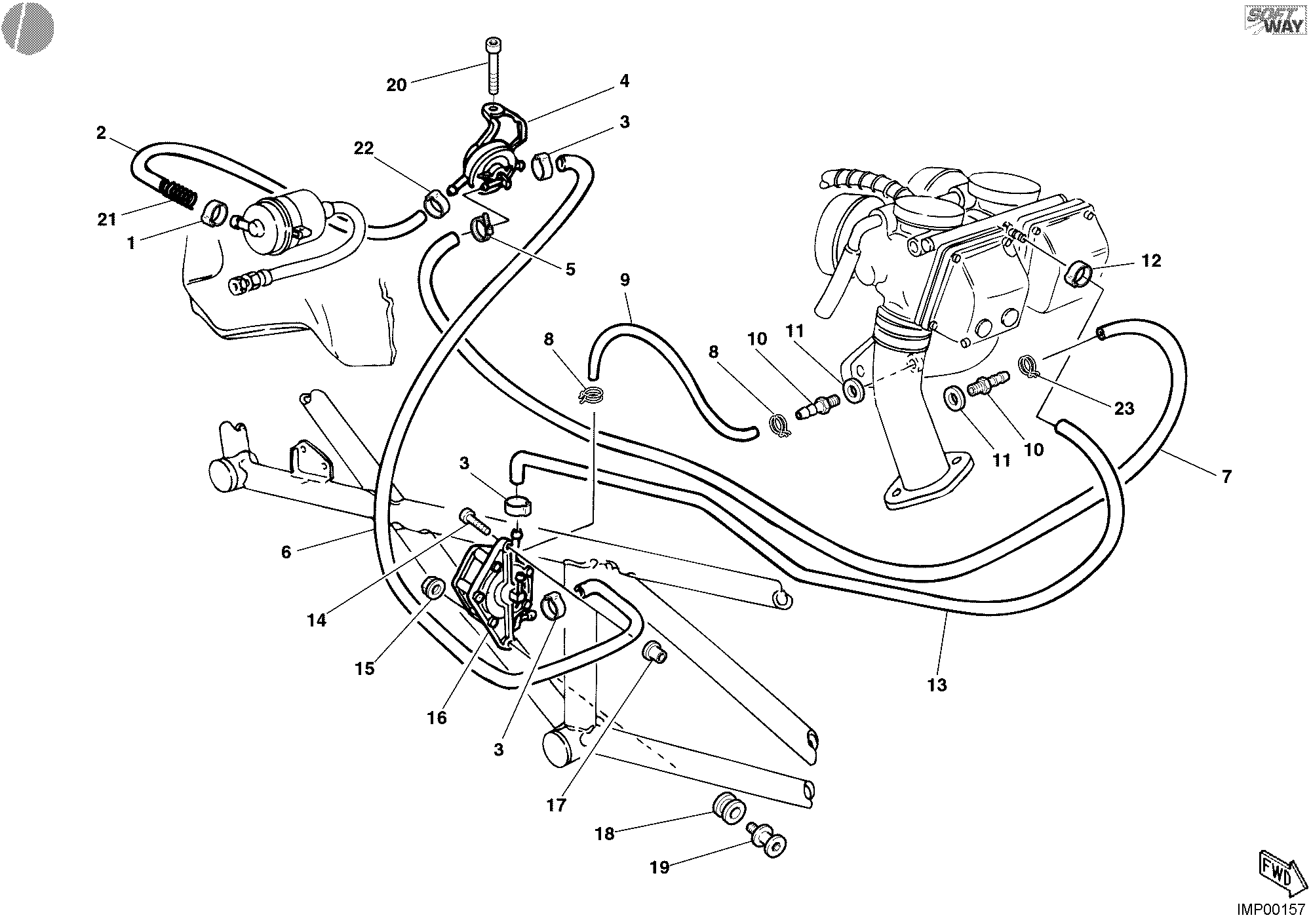

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74140641A | Collier | 1 |
| 2 | 59010891C | Tube Filtre/Robinet essence | 1 |
| 3 | 74140651A | Fascetta 11-7 mm | 3 |
| 4 | 58840142B | Robinet de essence | 1 |
| 5 | 74140381A | Collier | 1 |
| 6 | 59010901A | Tuyau robinet/ pompe carb. | 1 |
| 7 | 59010881C | Tuyau Robinet/Conduit | 1 |
| 8 | 74140431A | Collier | 2 |
| 9 | 87710431B | Tuyau pompe carb./conduit | 1 |
| 10 | 81410791A | Raccord | 2 |
| 11 | 025070050 | Joint aluminium | 2 |
| 12 | 74140631A | Collier | 1 |
| 13 | 59010651A | Tuyau | 1 |
| 14 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 15 | 000044240 | Écrou autobloquant bride M6X1.00 | 1 |
| 16 | 000072924 | Pompe carburant | 1 |
| 17 | 036499020 | Insertion filetée wellnut M6 | 1 |
| 18 | 76410291A | Caoutchouc | 1 |
| 19 | 82110601A | Pivot | 1 |
| 20 | 77150642B | Vis tcei M6X1.00X14 | 1 |
| 21 | 79910931A | Ressort interne | 1 |
| 22 | 74140561A | Collier | 1 |
| 23 | 74140911A | Collier | 1 |
