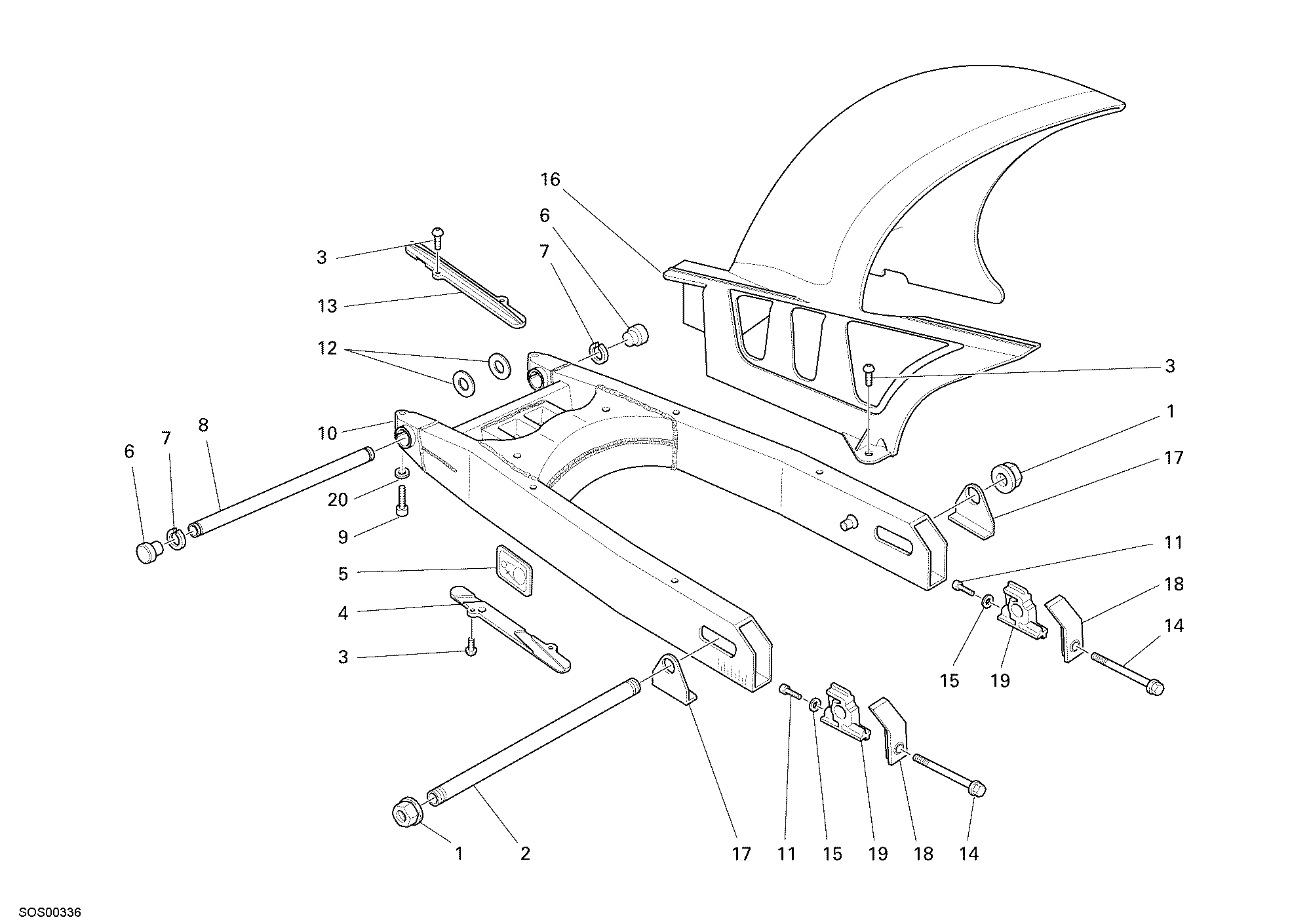

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74810232B | Ecrou | 2 |
| 2 | 81910301A | Pivot roue arrière | 1 |
| 3 | 77911191B | Vis tbei M6X20 | 8 |
| 4 | 44710381A | Patin chaîne inférieure | 1 |
| 5 | 43312901B | Etiquette réglage chaîne jpn | 1 |
| 6 | 87210191A | Bouchon | 2 |
| 7 | 88440071A | Anneau arrêt | 2 |
| 8 | 36911171A | Axe fourche ariere | 1 |
| 9 | 77151568B | Vis M10X30 | 2 |
| 10 | 37010212CB | Bras oscillant | 1 |
| 11 | 77150048B | Vis tcei M3X8 | 2 |
| 12 | 85210011B | Rondelle de butée 20,5X36X1.8 mm | 2 |
| 12 | 85210021B | Rondelle de butée 20,5X36X0,2 mm | 2 |
| 12 | 85210031B | Rondelle de butée 20,5X36X0,1 mm | 1 |
| 13 | 44710371A | Patin chaîne supérieure | 1 |
| 14 | 77910371B | Vis M8X90 | 2 |
| 15 | 85210791B | Rondelle 3.2X8X1.5 | 2 |
| 16 | 56510301A | Garde-Boue arrière | 1 |
| 17 | 37310291C | Plaquette | 2 |
| 18 | 37310231BB | Couvercle | 2 |
| 19 | 37310281B | Patin de glissement | 2 |
| 20 | 067092190 | Rondelle de butée 10,5X15X2 | 2 |
