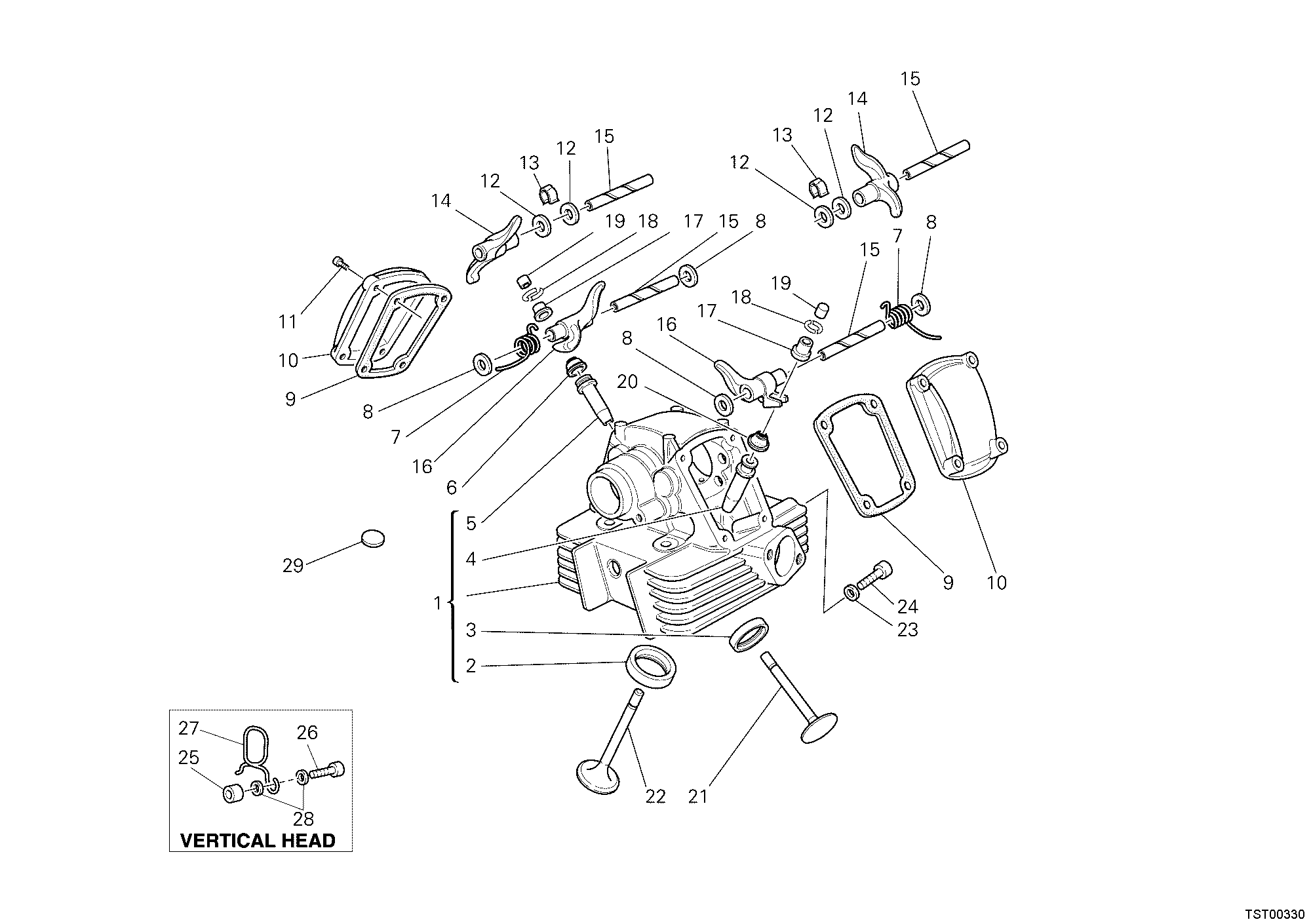

Culasse Verticale

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30121731A	Culasse vertical	1
2	30410241A	Siège soupape admissiom	1
2	30410241AB	Siège soupape admission +0,03 mm	1
2	30410241AC	Siège soupape admission +0,06 mm	1
3	30410251A	Siège soupape D'Echappement	1
3	30410251AB	Siège soupape échappement +0,03 mm	1
3	30410251AC	Siège soupape échappement +0,06 mm	1
4	30310031A	Guide-Soupape D'Aspiration en fonte	1
4	30310031AB	Guide-Soupape D'Aspiration +0,03 mm	1
4	30310031AC	Guide-Soupape D'Aspiration +0,06 mm	1
4	30310031AD	Guide-Soupape D'Aspiration +0,09 mm	1
5	037092390	Guide-Soupape échappement en bronze	1
5	037092395	Guide-Soupape majore 0,03 mm	1
5	037092396	Guide-Soupape majore 0,06 mm	1
5	037092397	Guide-Soupape majore 0,09 mm	1
6	76410131A	Bague D'Etencheite Guide-Soupape	1
7	79910613A	Ressort culbuteur fermeture	2
8	061992180	Rondelle de butée 10,5X15X0,3	6
8	067092190	Rondelle de butée 10,5X15X2	4
8	076592185	Rondelle de butée 10,5X15X1	2
8	076592190	Rondelle de butée 10,5X15X0,5	4
8	076592205	Rondelle de butée 10,5X15X0,2	8
8	85212141A	Rondelle de butée 10,5X16X1.8 mm	1
9	78810322A	Joint, couvercle culasse	2
10	24010101AB	Couvercle soupapes	2
11	77150678B	Vis tcei M6X16	4
12	064770010	Rondelle butée	4
13	037592210	Ressort	2
14	20810124A	Culbuteur ouverture	2
15	82111151A	Axe culbuteur	4
16	20910124A	Culbuteur ferm.	2
17	84010411B	Réglage culbeteur fermature 2.20 mm	2
17	84010421B	Réglage culbeteur fermature 2.25 mm	2
17	84010431B	Réglage culbeteur fermature 2.30 mm	2
17	84010441B	Réglage culbeteur fermature 2.35 mm	2
17	84010451B	Réglage culbeteur fermature 2.40 mm	2
17	84010461B	Réglage culbeteur fermature 2.45 mm	2
17	84010471B	Réglage culbeteur fermature 2.50 mm	2
17	84010481B	Réglage culbeteur fermature 2.55 mm	2
17	84010491B	Réglage culbeteur fermature 2.60 mm	2
17	84010501B	Réglage culbeteur fermature 2.65 mm	2
17	84010511B	Réglage culbeteur fermature 2.70 mm	2
17	84010521B	Réglage culbeteur fermature 2.75 mm	2
17	84010531B	Réglage culbeteur fermature 2.80 mm	2
17	84010541B	Réglage culbeteur fermature 2.85 mm	2
17	84010551B	Réglage culbeteur fermature 2.90 mm	2
17	84010561B	Réglage culbeteur fermature 2.95 mm	2
17	84010571B	Réglage culbeteur fermature 3.00 mm	2
17	84010581B	Réglage culbeteur fermature 3.05 mm	2
17	84010591B	Réglage culbeteur fermature 3.10 mm	2
18	66910031A	Demi-Bagues	4
19	84010011A	Réglage culbeteur ouverture 2.00 mm	2
19	84010021A	Réglage culbeteur ouverture 2.05 mm	2
19	84010031A	Réglage culbeteur ouverture 2.10 mm	2
19	84010041A	Réglage culbeteur ouverture 2.15 mm	2
19	84010051A	Réglage culbeteur ouverture 2.20 mm	2
19	84010061A	Réglage culbeteur ouverture 2.25 mm	2
19	84010071A	Réglage culbeteur ouverture 2.30 mm	2
19	84010081A	Réglage culbeteur ouverture 2.35 mm	2
19	84010091A	Réglage culbeteur ouverture 2.40 mm	2
19	84010101A	Réglage culbeteur ouverture 2.45 mm	2
19	84010111A	Réglage culbeteur ouverture 2.50 mm	2
19	84010121A	Réglage culbeteur ouverture 2.55 mm	2
19	84010131A	Réglage culbeteur ouverture 2.60 mm	2
19	84010141A	Réglage culbeteur ouverture 2.65 mm	2
19	84010151A	Réglage culbeteur ouverture 2.70 mm	2
19	84010161A	Réglage culbeteur ouverture 2.75 mm	2
19	84010171A	Réglage culbeteur ouverture 2.80 mm	2
19	84010181A	Réglage culbeteur ouverture 2.85 mm	2
19	84010191A	Réglage culbeteur ouverture 2.90 mm	2
19	84010201A	Réglage culbeteur ouverture 2.95 mm	2
19	84010211A	Réglage culbeteur ouverture 3.00 mm	2
19	84010221A	Réglage culbeteur ouverture 3.05 mm	2
19	84010231A	Réglage culbeteur ouverture 3.10 mm	2
19	84010241A	Réglage culbeteur ouverture 3.15 mm	2
19	84010251A	Réglage culbeteur ouverture 3.20 mm	2
19	84010261A	Réglage culbeteur ouverture 3.25 mm	2
19	84010271A	Réglage culbeteur ouverture 3.30 mm	2
19	84010281A	Réglage culbeteur ouverture 3.35 mm	2
19	84010291A	Réglage culbeteur ouverture 3.40 mm	2
19	84010301A	Réglage culbeteur ouverture 3.45 mm	2
19	84010311A	Réglage culbeteur ouverture 1.80 mm	2
19	84010321A	Réglage culbeteur ouverture 1.85 mm	2
19	84010331A	Réglage culbeteur ouverture 1.90 mm	2
19	84010341A	Réglage culbeteur ouverture 1.95 mm	2
20	76410091A	Bague D'Etencheite Guide-Soupape	1
21	21110511A	Soupape dechappement	1
22	21010561A	Soupape admission	1
23	85250231A	Joint	1
24	77911331A	Vis speciale tcei M6X12	1
25	71312411A	Entretoise 6,2X10X7	1
26	77110521A	Vis tcei M6X30	1
27	82913581A	Guide tuyau	1
28	85211761A	Rondelle 6.4X12.5X1.6	2
29	70010271A	Joint en caoutchouc Anti-Vibration	20

—
