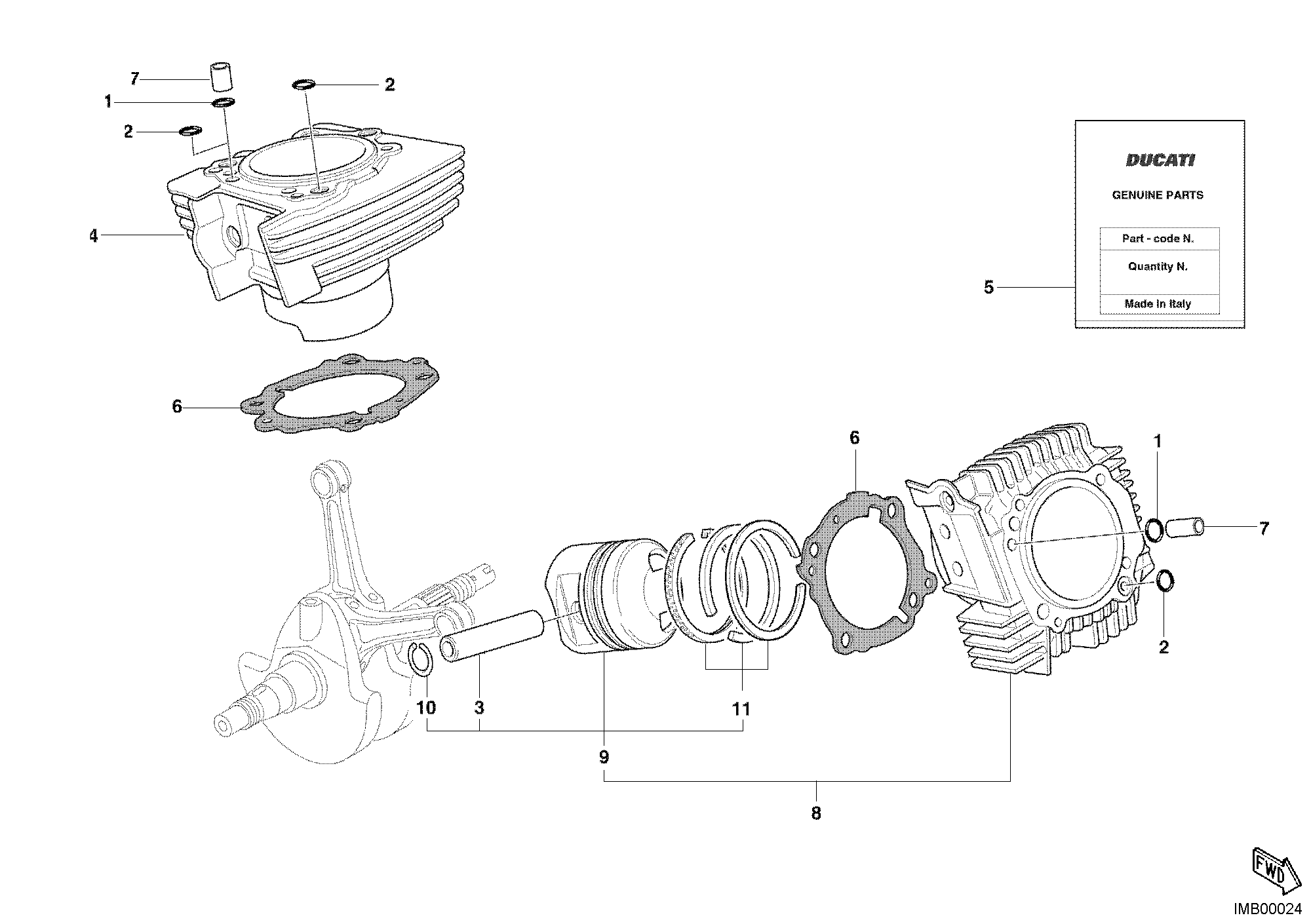

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 88641181A | Joint torique | 2 |
| 2 | 88641211A | Joint torique | 3 |
| 3 | 067547450 | Axe de piston | 2 |
| 4 | 12020951A | Groupe cylindre Vertical-Piston | 1 |
| 5 | 79120341A | Jeu joints Cylindre-Culasse | 1 |
| 6 | 78610951A | Joint base cylindre | 2 |
| 7 | 080517125 | Douille | 2 |
| 8 | 12020961A | Groupe cylindre horizontal- piston | 1 |
| 9 | 12221191A | Piston complet | 2 |
| 10 | 88440171A | Bague elastique Bloque-Axe | 4 |
| 11 | 12120391A | Jeu segments | 2 |
