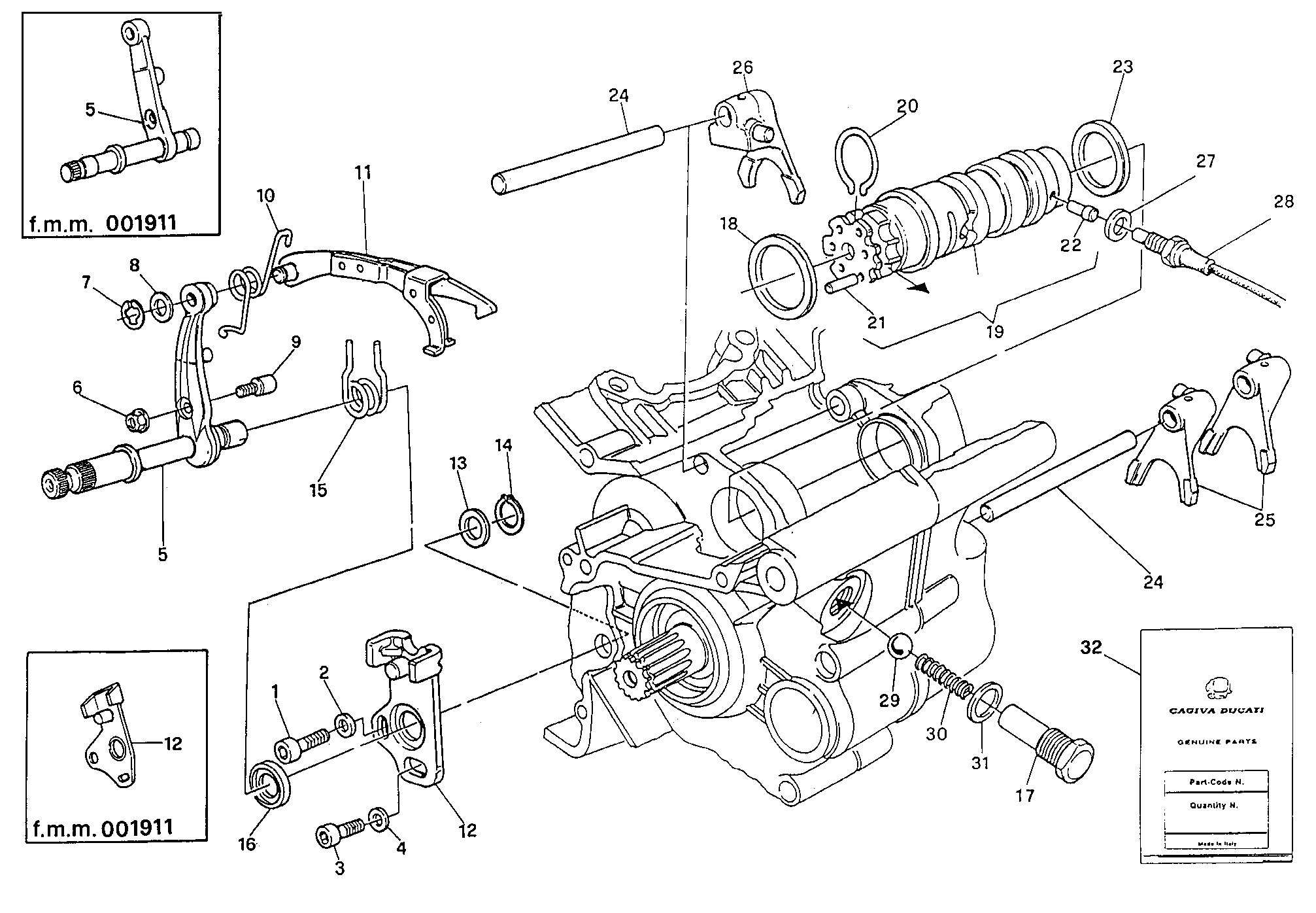

Pincez pour zoomer · touchez une pièce
42 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 2 | 46230038A | Rondelle | 1 |
| 3 | 77151222B | Vis M8X18 | 1 |
| 4 | 46230037A | Rondelle | 1 |
| 5 | 066013160 | Goujon avec levier | 1 |
| 5 | 82110011A | Arbre sélecteur | 1 |
| 6 | 75050011A | Écrou autobloquant M6 H5.5 | 1 |
| 7 | 021407350 | Bague benzing 8Mm din 6799 | 1 |
| 8 | 040009050 | Rondelle de butée 10,5X16X0,5 | 1 |
| 9 | 066013165 | Goujon levier boîte vitesses | 1 |
| 10 | 79910251A | Ressort retour fourche | 1 |
| 11 | 18010081A | Fourche commande | 1 |
| 12 | 066013250 | Plaquette fin course | 1 |
| 12 | 82610091A | Plaquette fin course | 1 |
| 13 | 040029126 | Rondelle de butée 15.5X22X0,5 | 1 |
| 14 | 735001542 | Circlip 15 din 471 | 1 |
| 15 | 079913110 | Ressort rappel levier commande | 1 |
| 16 | 88110121A | Bague centrage | 1 |
| 17 | 066013133 | Porte-Tige | 1 |
| 18 | 066013060 | Rondelle de butée 45.2X49X1.0 | 1 |
| 18 | 066013061 | Rondelle de butée 45.2X49X0,2 | 1 |
| 18 | 066013062 | Rondelle de butée 45.2X49X0,3 | 1 |
| 19 | 034013400 | Tambour complet boîte de vitesses | 1 |
| 20 | 066013057 | Bague arrêt rouleaux | 1 |
| 21 | 066013050 | Rouleau special | 6 |
| 22 | 066013045 | Goujon command témoin | 1 |
| 23 | 066013065 | Rondelle de butée | 1 |
| 23 | 066013066 | Rondelle de butée | 2 |
| 23 | 066013067 | Rondelle de butée | 1 |
| 24 | 066013070 | Axe fourchette 10X116 mm | 2 |
| 25 | 034013075 | Fourche engrenement 1Ere, 4Eme-2Eme et 3 | 2 |
| 25 | 067013075 | Fourchette sélecteur 1A,3A-2A | 2 |
| 26 | 034013080 | Fourche engrenement 5Eme, 6Eme vitesse | 1 |
| 26 | 067013080 | Fourchette sélecteur 4A,5A | 1 |
| 27 | 015092280 | Joint 2 mm | 1 |
| 27 | 050403085 | Joint 1.5 mm | 1 |
| 27 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
| 28 | 53910071A | Interrupteur témoin | 1 |
| 29 | 768351134 | Bille 11Mm | 1 |
| 30 | 066013143 | Ressort declenchement vitesses | 1 |
| 31 | 027291090 | Joint 16.2X24X2 | 1 |
| 32 | 79120111A | Jeu joints Cylindre-Culasse | 1 |
