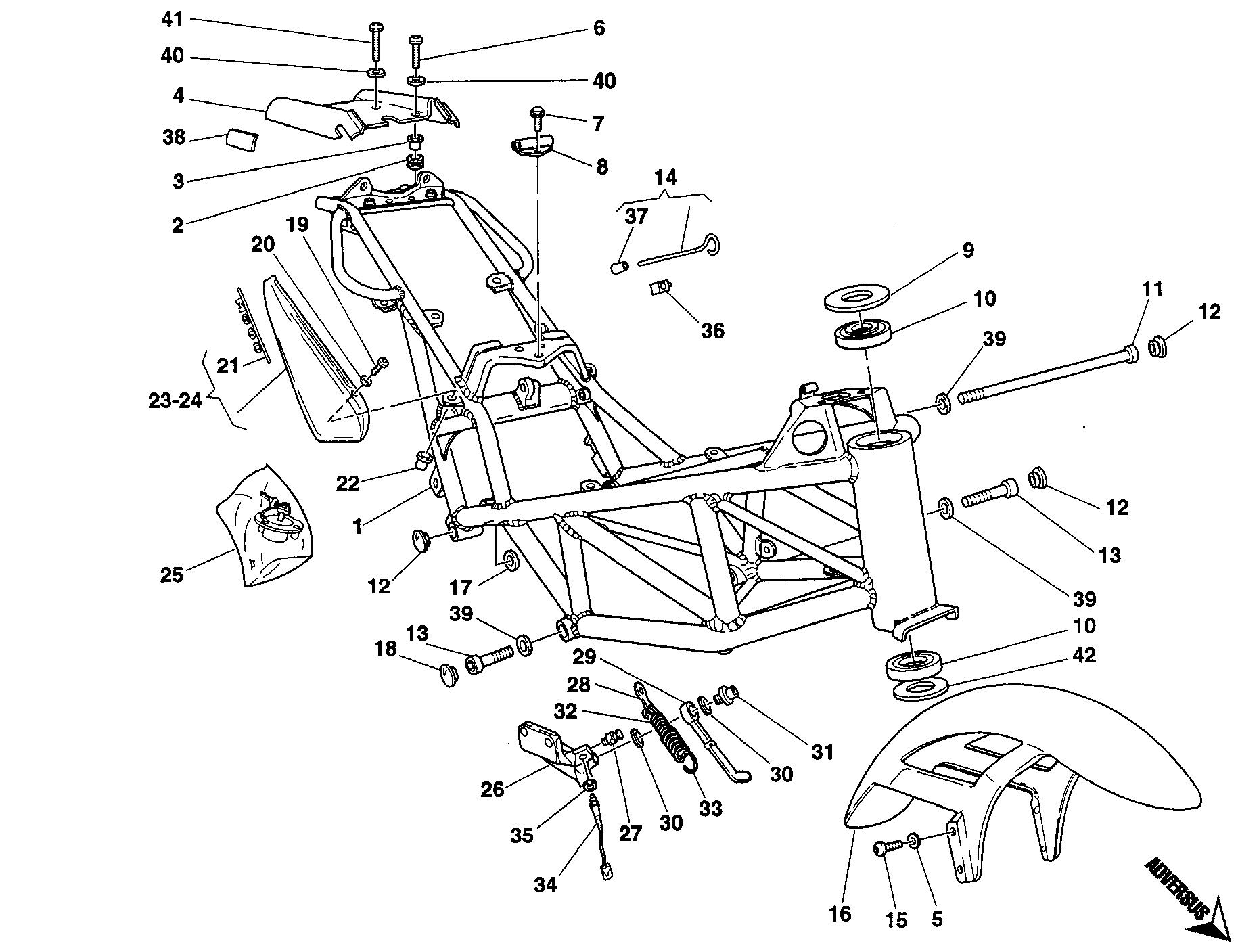

47 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010311B | Cadre | 1 |
| 2 | 000016132 | Caoutchouc | 4 |
| 3 | 000044099 | Entretoise 8X6.2X8.5 | 4 |
| 4 | 56510141A | Protection | 1 |
| 5 | 000056391 | Rondelle nylon | 4 |
| 6 | 000077346 | Vis M6X25 | 4 |
| 7 | 800062725 | Vis | 3 |
| 8 | 80B062672 | Equerre | 1 |
| 9 | 069137020 | Rondelle, speciale | 1 |
| 10 | 069191010 | Roulement à rouleaux coniques 639174 | 2 |
| 11 | 77910011A | Vis | 1 |
| 12 | 87210021A | Bouchon | 3 |
| 13 | 60N102587 | Vis tcei M10X1.5X45 | 2 |
| 14 | 11720271A | Coulisseau | 1 |
| 15 | 00B055703 | Vis M6X14 | 4 |
| 16 | 56410171AA | Garde-Boue avant | 1 |
| 16 | 56410171AB | Garde-Boue avant | 1 |
| 16 | 56410171AC | Garde-Boue avant | 1 |
| 16 | 56410171AE | Garde-Boue avant | 1 |
| 16 | 56430171A | Garde-Boue avant | 1 |
| 17 | 71310201A | Entretoise | 2 |
| 18 | 87210081A | Bouchon | 1 |
| 19 | 77510021A | Vis M5X18 | 4 |
| 20 | 800063161 | Rondelle en nylon 11X5.2X0,5 | 4 |
| 21 | 43610151A | Decalcomanie M 600 | 2 |
| 22 | 800063150 | Insertion filetée wellnut M5X0,8X16 | 4 |
| 23 | 48210171BA | Panneau latéral droit | 1 |
| 24 | 48210181BA | Panneau latéral gauche | 1 |
| 25 | 59820122A | Jeu serrure | 1 |
| 26 | 55610081A | Support béquille latéral | 1 |
| 27 | 83210011A | Pivot | 1 |
| 28 | 037012510 | Plaquette | 1 |
| 29 | 55620101A | Béquille latérale | 1 |
| 29 | 55620101AB | Béquille latérale | 1 |
| 30 | 85610291A | Rondelle de butée 1 mm | 2 |
| 31 | 77910551A | Vis | 1 |
| 32 | 79910071A | Ressort interne béquille | 1 |
| 33 | 79910461A | Ressort extérieur béquille | 1 |
| 34 | 53940031B | Interrupteur stop arrière | 1 |
| 35 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
| 36 | 76410101A | Caoutchouc | 1 |
| 37 | 76410151A | Barre de pression | 1 |
| 38 | 43311471A | Decalcomanie | 1 |
| 39 | 734010N01 | Rondelle elastique | 3 |
| 40 | 036499710 | Joint nylon | 4 |
| 41 | 0A0077346 | Vis | 2 |
| 42 | 85210961A | Rondelle | 1 |
