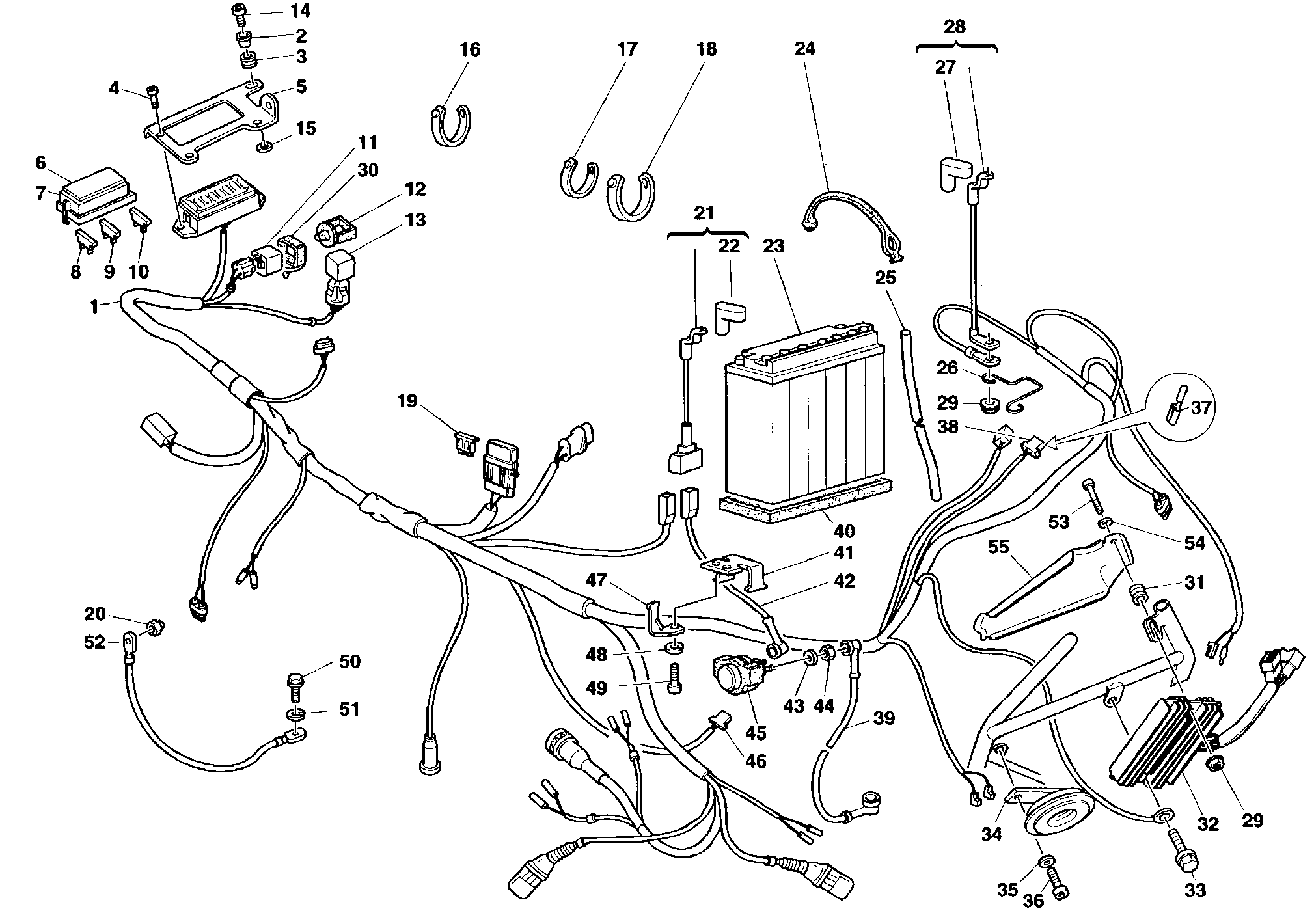

55 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51030721C | Faisceau de fils | 1 |
| 2 | 71610141A | Entretoise | 2 |
| 3 | 000016132 | Caoutchouc | 2 |
| 4 | 77910091A | Vis M5X12 | 1 |
| 5 | 82911131A | Plaque | 1 |
| 6 | 43311431A | Decalcomanie tabelle fusibles | 1 |
| 7 | 24610061A | Couvercle | 1 |
| 8 | 067038485 | Fusible 7.5à | 3 |
| 9 | 037038484 | Fusible 15A | 3 |
| 10 | 000047475 | Fusible 30A | 2 |
| 11 | 53840051A | Relais clignotants | 1 |
| 12 | 000055701 | Support | 1 |
| 13 | 28740141A | Relais démarrage 40A | 1 |
| 14 | 60N102511 | Vis tcei M6X1.00X30 | 2 |
| 15 | 067072010 | Rondelle | 2 |
| 16 | 069191030 | Collier | 14 |
| 17 | 74110121A | Collier caoutchouc 62Mm | 14 |
| 18 | 74140381A | Collier | 5 |
| 19 | 38940051A | Fusible 30A | 1 |
| 20 | 040402390 | Ecrou | 1 |
| 21 | 51410201A | Cable | 1 |
| 22 | 67210231A | Capuchon câble positif | 1 |
| 23 | 39540011A | Batterie yb 16Al-A2 | 1 |
| 24 | 75910061A | Collier elastique | 2 |
| 25 | 87710531A | Tube devent batterie | 1 |
| 26 | 88110251A | Bague | 1 |
| 27 | 67210151A | Capuchon | 1 |
| 28 | 51310141A | Cable | 1 |
| 29 | 800044240 | Écrou autobloquant bride M6X1,00 | 1 |
| 30 | 82911271A | Support | 1 |
| 31 | 71311021A | Entretoise | 1 |
| 32 | 54040111A | Regulateur | 1 |
| 33 | 800062728 | Vis tef M6X1X20 ch8 | 1 |
| 34 | 51640011AB | Avertisseur sonore | 1 |
| 35 | 84110171A | Cuvette | 1 |
| 36 | 77152682B | Vis M8X20 | 1 |
| 37 | 000066527 | Connecteur femelle | 4 |
| 38 | 800066526 | Connecteur à 6 voies | 1 |
| 39 | 51410181A | Cable | 1 |
| 40 | 79110012A | Joint | 1 |
| 41 | 82910201A | Support | 1 |
| 42 | 51410191A | Cable | 1 |
| 43 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 44 | 724306001 | Ecrou | 2 |
| 45 | 39740011A | Relais démarrage | 1 |
| 46 | 000056803 | Connecteur | 1 |
| 47 | 82911141A | Support | 1 |
| 48 | 734006N01 | Rondelle elastique | 2 |
| 49 | 77950041A | Vis | 2 |
| 50 | 77250081A | Vis | 1 |
| 51 | 734008N01 | Rondelle elastique | 1 |
| 52 | 51310111A | Cable | 1 |
| 53 | 41760168A | Vis | 1 |
| 54 | 734306N01 | Rondelle | 1 |
| 55 | 24710982A | Carter | 1 |
