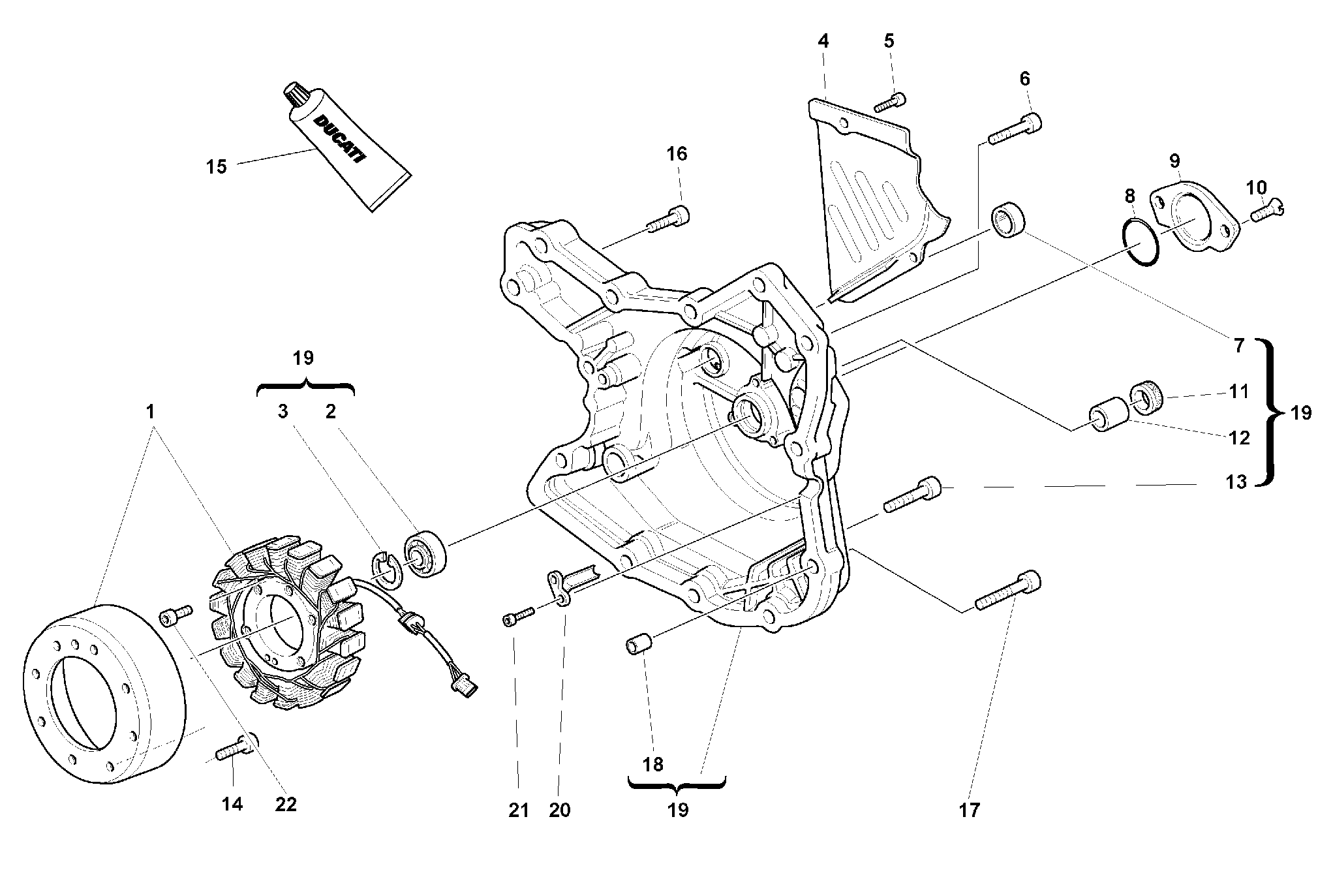

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440143B | Volant magnetique | 1 |
| 2 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 3 | 735033380 | Circlip | 1 |
| 4 | 24710831AB | Couvercle pignon chaîne | 1 |
| 5 | 77150642B | Vis tcei M6X1.00X14 | 2 |
| 6 | 60N102510 | Vis tête hexagonale creuse M6X25 | 9 |
| 7 | 25410011A | Hublot | 1 |
| 8 | 938232131 | Joint torique 2031 | 1 |
| 9 | 24710021BB | Couvercle | 1 |
| 10 | 77750492C | Vis | 2 |
| 11 | 937831524 | Bague D'Etancheite | 1 |
| 12 | 774993421 | Douille | 1 |
| 13 | 77150722B | Vis | 1 |
| 14 | 77140061A | Vis | 8 |
| 15 | 942470014 | Colle liquide | 1 |
| 16 | 60N102509 | Vis tête hexagonale creuse M6X20 | 2 |
| 17 | 60N102511 | Vis tcei M6X1.00X30 | 2 |
| 18 | 040049240 | Goujon de référence | 2 |
| 19 | 24220261AB | Couvercle alternateur | 1 |
| 20 | 83011441A | Equerre | 1 |
| 21 | 77150402B | Vis M5X14 | 2 |
| 22 | 77150732B | Vis M6X40 | 3 |
