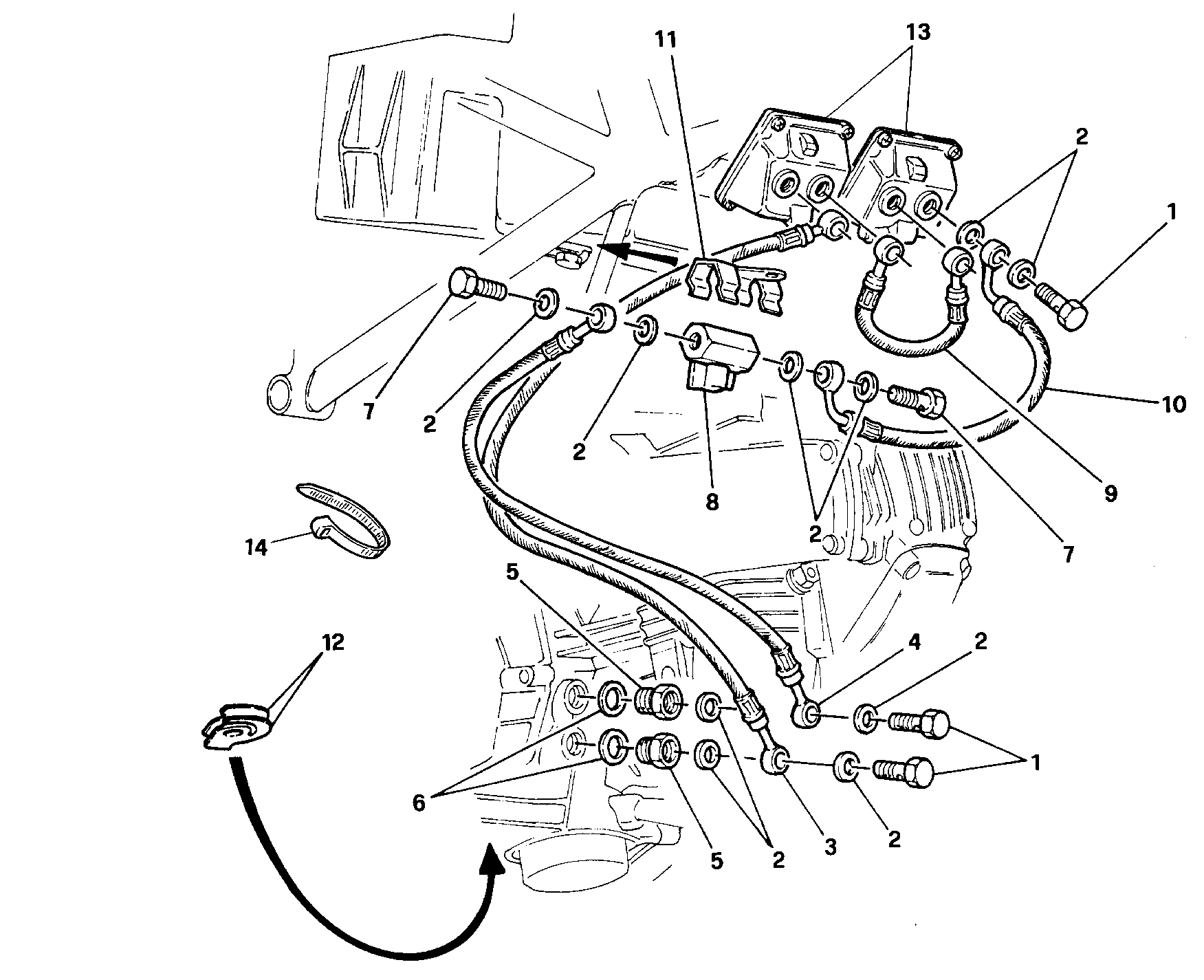

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 78110051A | Goulotte | 6 |
| 2 | 42020010A | Joint en cuivre 11.9X8.2X2 | 16 |
| 3 | 87510361A | Tuyau | 1 |
| 4 | 87510341A | Tuyau | 1 |
| 5 | 066549360 | Reduction | 2 |
| 6 | 42020064A | Joint aluminium | 2 |
| 7 | 78110071A | Nipple | 2 |
| 8 | 58840131A | Robinet | 1 |
| 9 | 93310061A | Tuyau | 1 |
| 10 | 87510351A | Tuyau | 1 |
| 11 | 83011192A | Support | 1 |
| 12 | 79910391A | Ressort | 2 |
| 13 | 13440091B | Carter flotteur | 2 |
| 14 | 069191030 | Collier | 1 |
