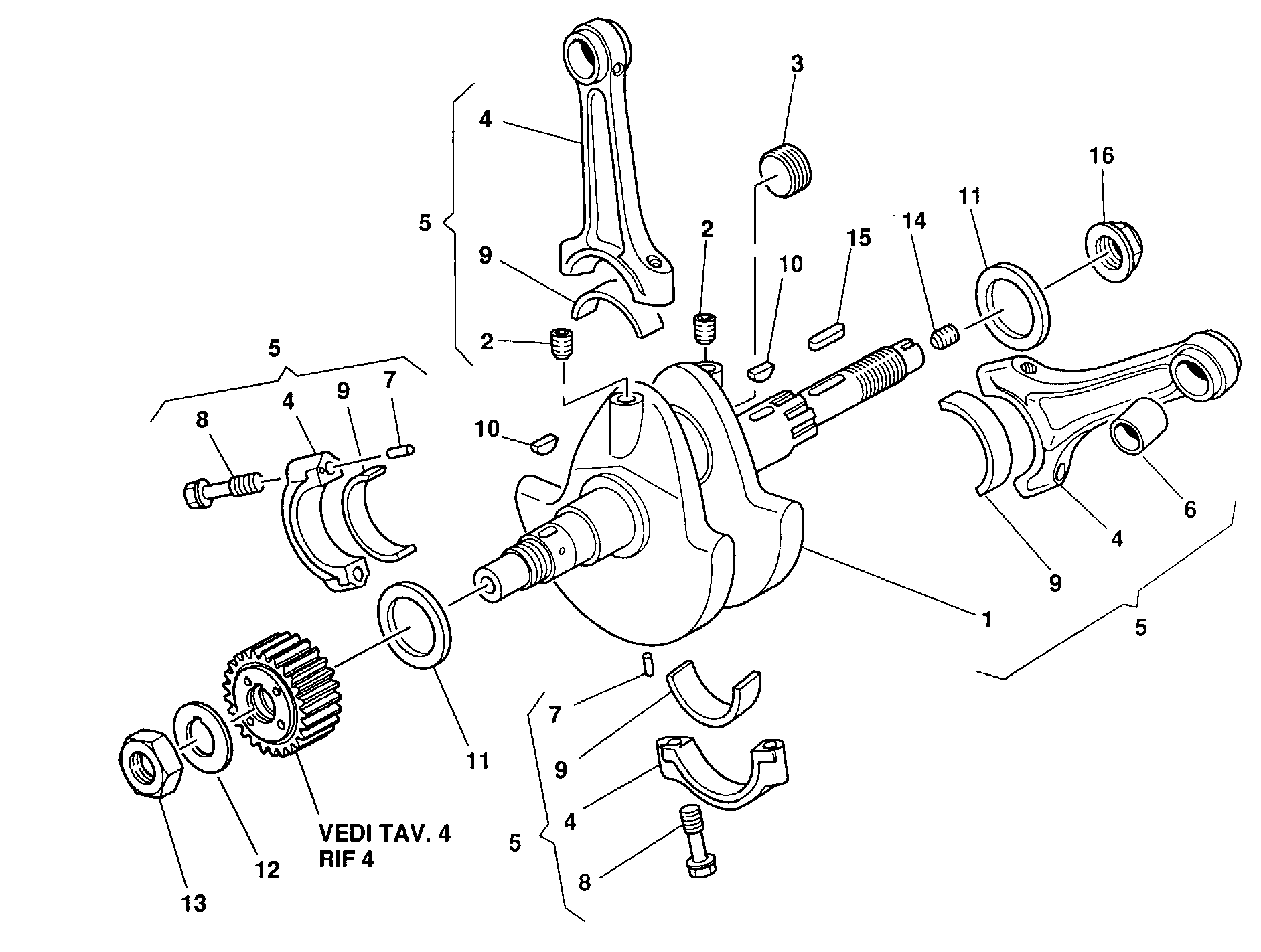

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14620381A | Vilebrequin | 1 |
| 2 | 77911091A | Vis sans tête filetée | 2 |
| 3 | 066047220 | Bouchon | 1 |
| 4 | 066047350 | Jeu de bielles | 1 |
| 5 | 14520262A | Vilebrequin | 1 |
| 6 | 066047290 | Roulement bielle | 1 |
| 7 | 742240570 | Goupille 2.5X10 sw | 2 |
| 8 | 77910072A | Vis, chapeau bielle | 2 |
| 9 | 066047230 | Coussinet de bielle | 4 |
| 9 | 066047235 | Demi-Coussine de bielle | 4 |
| 9 | 066047236 | Demi-Coussine de bielle | 4 |
| 10 | 741721008 | Clé woodruff 4X5 | 2 |
| 11 | 075547070 | Rondelle de butée | 1 |
| 11 | 85210762A | Rondelle butée | 1 |
| 11 | 85210772A | Rondelle butée | 1 |
| 11 | 85210782A | Rondelle butée | 1 |
| 11 | 85211001A | Rondelle butée | 2 |
| 12 | 061947030 | Rondelle blocage | 1 |
| 13 | 066047040 | Écrou M22X1X8 | 1 |
| 14 | 77911091A | Vis sans tête filetée | 1 |
| 15 | 075929190 | Clé woodruff | 1 |
| 16 | 74810181A | Ecrou | 1 |
